3 操作面板及遠端操作器設定
3-1-3 多
機能端子狀態

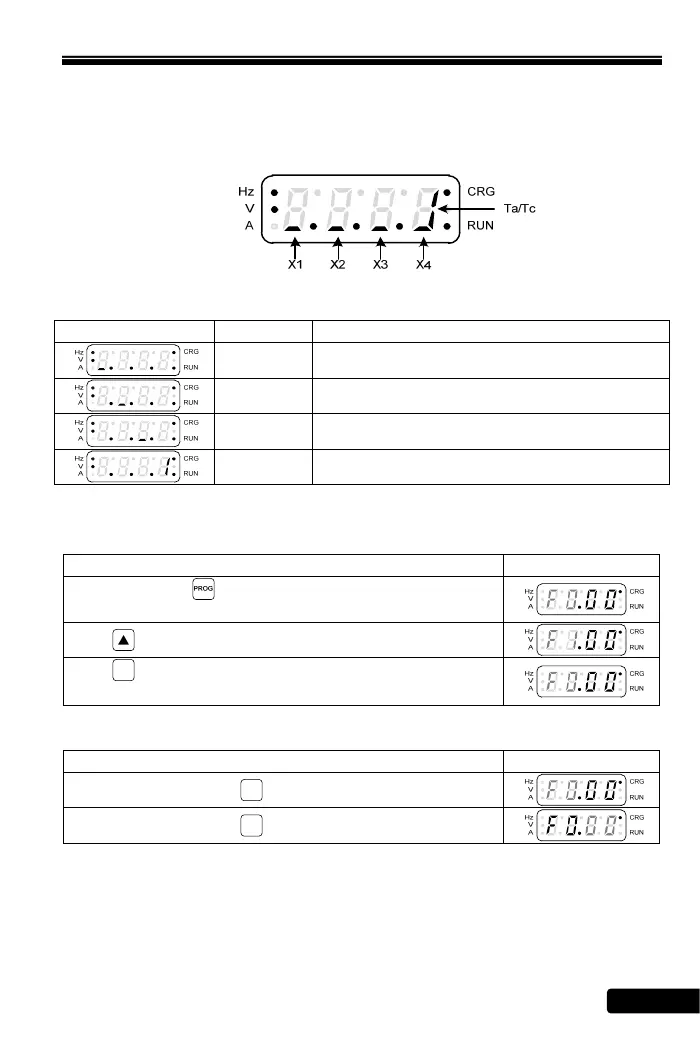

畫面6於出廠狀態為多機能端子狀態顯示，七段顯示器上各位置所代表的端子
代號如下圖：
顯示畫面所代表意義如下表：
顯示畫面 端子 狀態說明
X1
多機能輸入端子X1功能動作。
X2
多機能輸入端子X2功能動作。
X3
多機能輸入端子X3功能動作。
Y1
多機能輸出Y1端子動作
3-3-4 設定項次選擇模式功能說明
a. 群組編號選擇：
操作步驟 顯示
1.監看模式下按
鍵進入設定項次選擇模式；群組編號閃
爍。
2.按
鍵增加設定群組編號。
3.按
▼
鍵減少設定群組編號。
群組編號範圍請參閱「4. 設定項次一覽表」
b. 群組編號／項次編號切換
操作步驟 顯示
1.群組編號閃爍時，按
<<
鍵切換到項次編號。
2.項次編號閃爍時，按
<<
鍵切換到群組編號。
