7 操作程序與異常保護
7-2異常保護顯示與處理對策
a 說明：
變頻器有完善的保護功能，在異常發生時保護變頻器和馬達；當異常發生時，變
頻器會跳脫保護並在操作器上顯示異常訊息。異常排除後，可按壓操作器上
“
” 鍵，或是透過多機能輸入端子從外部下達重置命令。

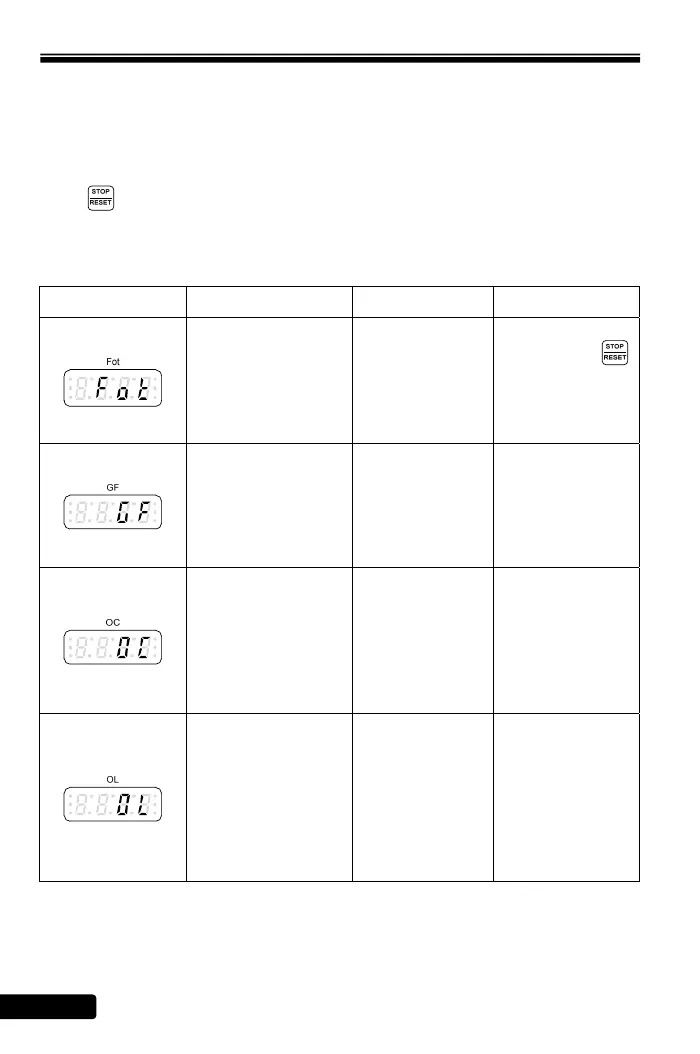

b 保護內容及處理對策一覽表：
變頻器異常跳脫訊息
顯示 說明 原因 處理對策
IGBT模組異常 ●變頻器驅動電源
系統異常。
●變頻器輸出異常
過電流。
●IGBT模組溫度過
高。
當多機能輸入端子
重置指令或按
都無效時，請送廠維
修。
接地漏電保護
●變頻器輸出端接地且
接地電流超過接地漏
電檢知準位以上。
●接地漏電檢知準位：
F4.01
變頻器輸出端短路
或接地。
●檢查馬達是否有絕
緣劣化。
●檢查馬達線是否有
破損。
變頻器過電流保護
●運轉電流超過變頻器
額定電流之 220%以
上。
●變頻器輸出端短
路。
●負載過重。
●加速時間太短。
●自然停止時再啟
動。
●使用特殊馬達。
●檢查U/T1,V/T2,W/T3
間是否有短路。
●檢查馬達與變頻器
是否匹配。
●檢查馬達是否有超
額運轉。
馬達過負載保護
●運轉電流達馬達額定
電流150%動作時間。
●動作時間：F4.10
●馬達負載過大。
●V/F曲線設定的電
壓過高或過低。
●馬達額定電流設
定不適當。
●檢查馬達負載是否
過大。
●檢查加/減速時間
是否過短。
●檢查V/F設定是否
適當。
●檢查馬達額定電流
設定是否適當。
