6 通訊說明
6 通訊說明

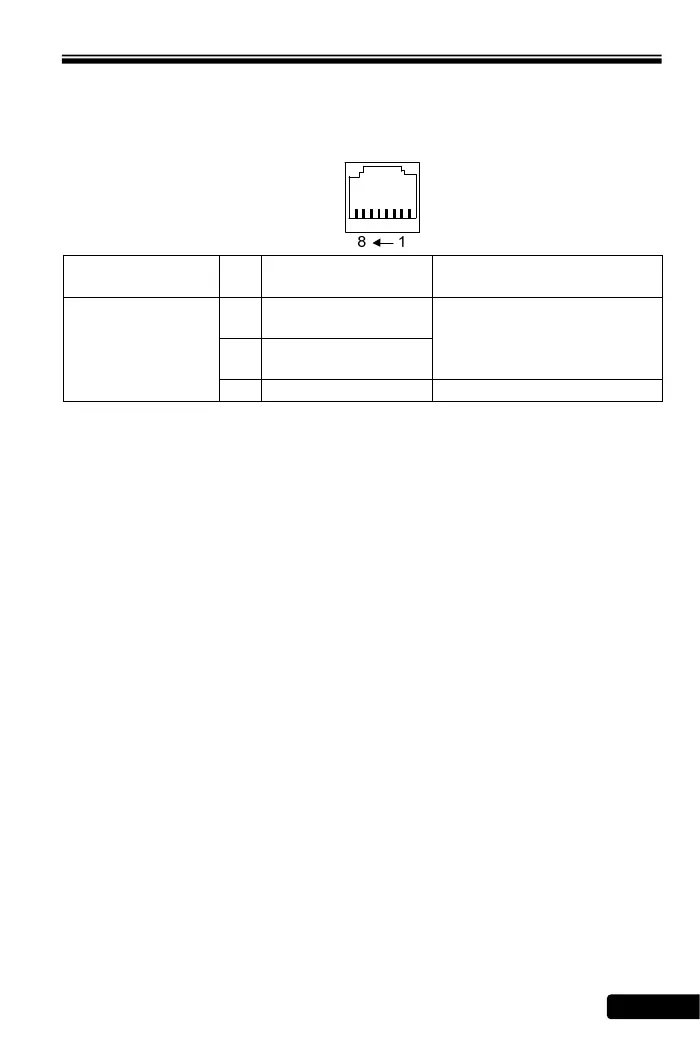

6-1 Modbus通訊埠 (RJ-45)接線說明
端子種類
端子
腳位
端子名稱 說明
1
通訊傳輸端子(DX+)
2
通訊傳輸端子(DX-)
RS-485 差動輸入
(註 1)
Modbus(RS-485)通訊僅使用
1,2 腳位
Modbus(RS-485)
通訊
3-8
保留 保留
註 1：終端電阻 100Ω 選擇由 DSW1 切換 (出廠值：ON)
註 2：當多台使用時必須將各台 DX＋、DX－相同端子併接起來，並將隔離網覆線接至 FG。
註 3：終端電阻開關之功用為終止電氣信號，以免產生反射信號而干擾正常信號傳遞，多台使用時
需將第一台和最後一台 DSW1 (終端電阻開關) 必須切至上方(ON)，其餘各台 DSW1 皆切至
下方，出廠設定為 DSW1 切至上方。
註 4：從主機 (PC，PLC) 到最後一台的線距不得超過 500m。
註 5：最多控制到 31 台。
67
