5 參數設定說明
【F5.03】 類
比輸入Pot增益比
類比輸入Pot增益比調整，設定範圍：0.00~2.00。
【F5.04】 類比輸入Pot偏壓比
類比輸入Pot偏壓比調整，設定範圍：-1.00~1.00。
【F5.05】 類比輸入AI增益比
類比輸入AI增益比調整，設定範圍：0.00~2.00。
【F5.06】 類比輸入AI偏壓比
類比輸入AI偏壓比調整，設定範圍：-1.00~1.00。
a. 類比輸入為
Pot (面板設定旋鈕)
AI (類比輸入端子)：4~20mA(2~10V)或0~20mA(0~10V)
b. 最大頻率命令值=最大輸出頻率(F2.32) × 類比輸入增益比(F5.03或F5.05)
c. 偏壓比對應的頻率(C.V)=
最大輸出頻率(F2.32) × 類比輸入偏壓比(F5.04或F5.06)
d. 頻率命令：
偏壓比對應的頻率
類比命令
或
最大頻率命令
頻率命令
C.V*
C.V)(
20mA) (10V
C.V) - (



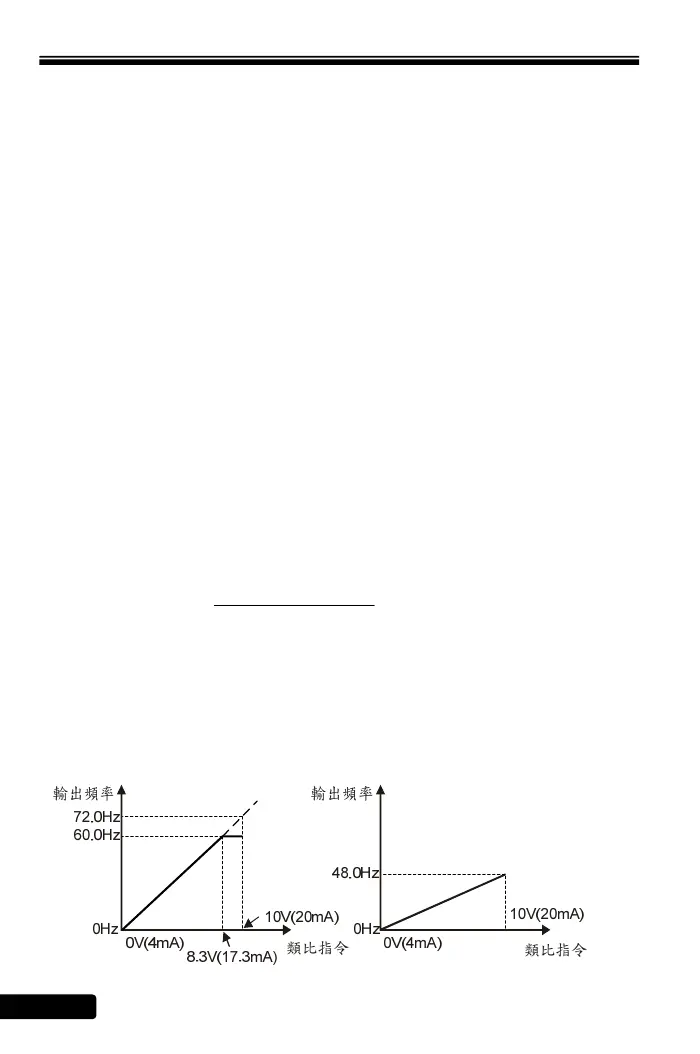

例
如：假設類比輸入偏壓比=0.00
最大輸出頻率60.0Hz 最大輸出頻率60.0Hz
類比輸入增益比=1.20 類比輸入增益比=0.80
