Ulma ENKOFORM VMK - Page 70

ENKOFORM VMK
Construcción
70


ENKOFORM VMK
100kN/m
2




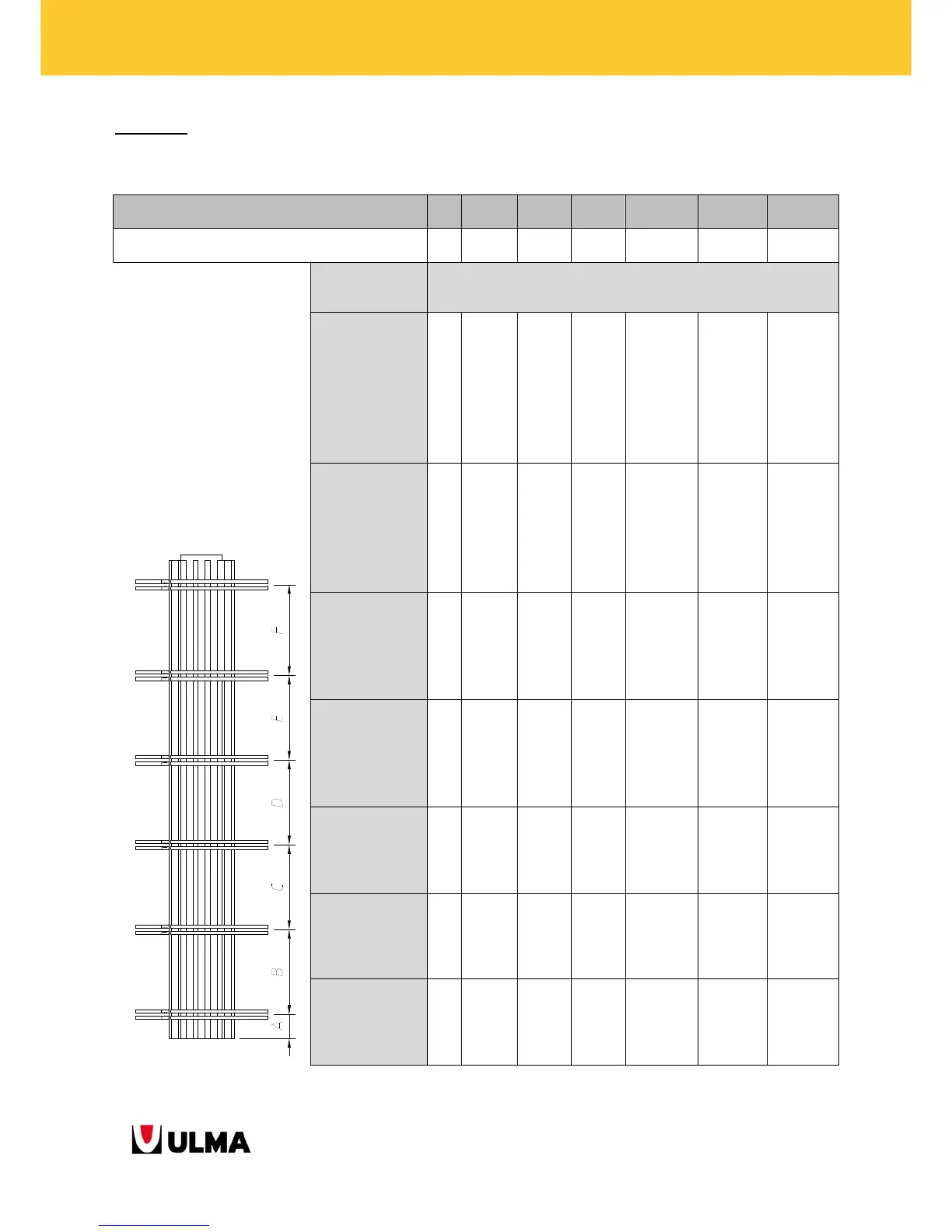

Column dimension [cm]
70/70 80/80 90/90 100/100 110/110 120/120
Number of beams VM20 on each side 5 5 5 6 7 7
Column
height [m]
Gap between WALERS [m]
6
F
1,15 1,15 1,10 1,15 1,15
E
1,35 1,00 1,00 1,00 1,00 1,00
D
1,10 0,90 0,90 0,90 0,90 0,90
C
1,05 0,85 0,85 0,85 0,85 0,85
B
1,00 0,85 0,85 0,85 0,85 0,85
A
0,40 0,35 0,35 0,35 0,30 0,30
5
E
1,20 1,20 1,20
D
1,35 1,40 1,40 1,00 0,95 0,95
C
1,15 1,10 1,10 0,90 0,85 0,85
B
1,00 1,00 0,95 0,80 0,80 0,80
A
0,40 0,40 0,40 0,35 0,30 0,30
4,6
D
1,30 1,25 1,25 1,30 1,30 1,30
C
1,00 1,00 1,05 1,05 1,05 1,05
B
0,90 0,90 0,90 0,90 0,90 0,90
A
0,35 0,40 0,35 0,35 0,35 0,35
4
D
1,15 1,10 1,10
C
1,40 1,40 1,40 0,95 0,90 0,90
B
1,10 1,10 1,10 0,80 0,80 0,80
A
0,40 0,40 0,40 0,30 0,30 0,30
3,7
C
1,25 1,30 1,30 1,30 1,30 1,30
B
1,00 1,00 1,00 1,00 1,00 1,00
A
0,40 0,40 0,40 0,35 0,35 0,35
3,4
C
1,15 1,15 1,20 1,15 1,15 1,15
B
0,95 0,95 0,95 0,95 0,95 0,95
A
0,35 0,35 0,35 0,35 0,35 0,35
3
C
1,05 1,05 1,05
B
1,40 1,45 1,40 0,80 0,80 0,80
A
0,45 0,40 0,45 0,30 0,30 0,30
