Anschluß eines Monitors mit einem 21poligen
Eingangsstecker <Nur Europa- und
Großbritannienmodelle>

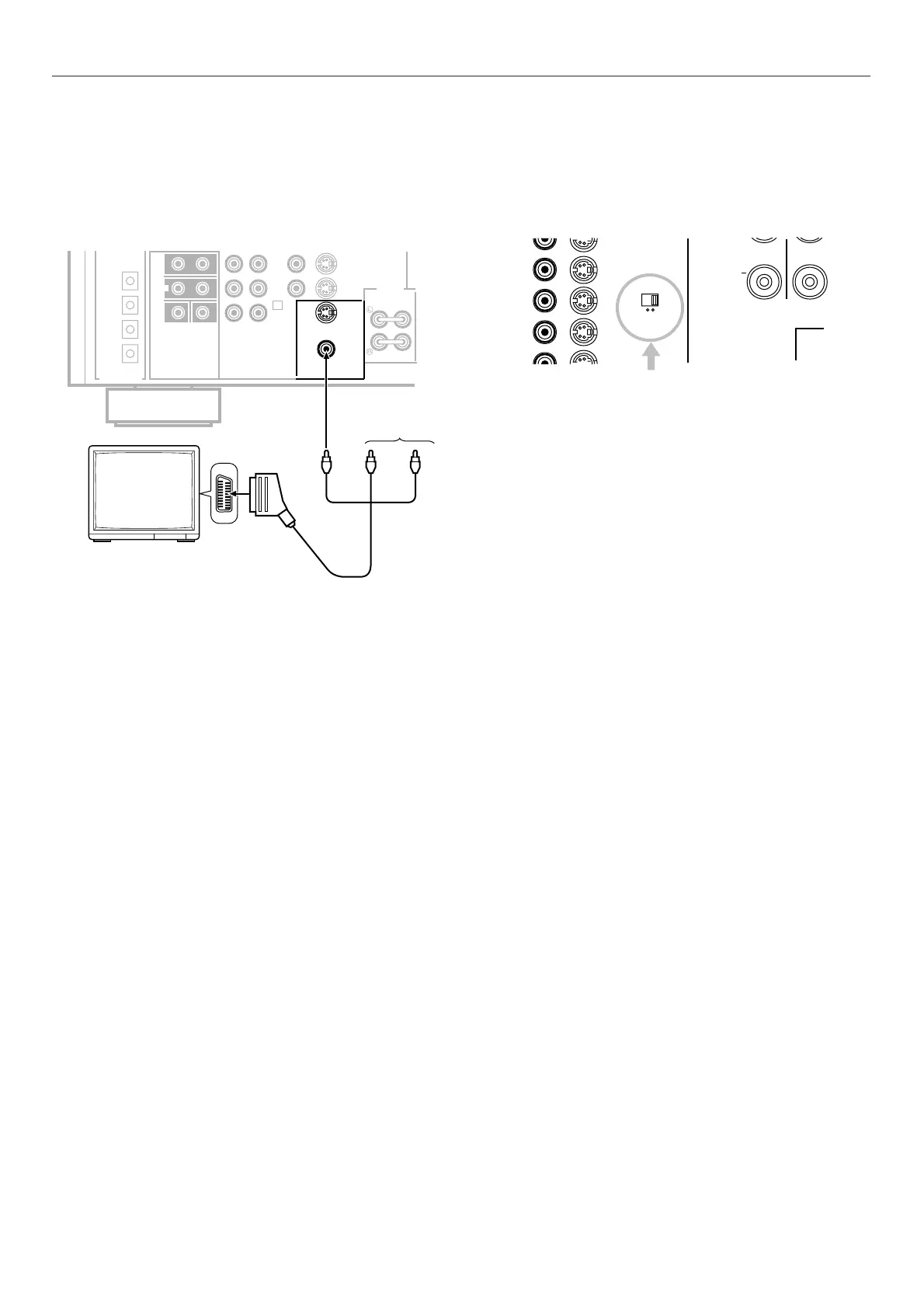

Schließen Sie den Monitor mit einem im Handel erhältlichen
Scart-Kabel, wie in der folgenden Abbildung gezeigt, an.
Fernsehsystemschalter (PAL/NTSC)
(nur China- und allgemeine Modelle)
Dieses Gerät ist für Verwendung mit den Fernsehnormen
NTSC und PAL. Stellen Sie diesen Schalter auf die Stellung
für die Fernsehnorm Ihres Fernsehers.
PAL: Stellen Sie den Schalter in diese Stellung, wenn Ihr
Fernseher die Fernsehnorm PAL verwendet.
* Gibt Signale in der Fernsehnorm PAL aus, egal
welche Norm (PAL oder NTSC) vom externen
Videogerät an diesem Gerät anliegt.
NTSC: Stellen Sie den Schalter auf diese Stellung, wenn Ihr
Fernseher die Fernsehnorm NTSC verwendet.
* Gibt Signale in der Fernsehnorm NTSC aus, egal
welche Norm (PAL oder NTSC) von einem externen
Videogerät an diesem Gerät anliegt.
Hinweis
Sorgen Sie dafür, daß immer ein Videosignal der gleichen
Norm wie die des Fernsehers angelegt wird, andernfalls ist
normale Bildwiedergabe nicht möglich.
(Europamodell)
kein Anschluß
Fernsehmonitor
Scart-Kabel
MAIN
PRE
OUT
MAIN
IN
COUPLER
IN
TUNER
VCR 2
OUT
VIDEO
S VIDEO
IN
VCR 2
OUT
MONITOR
OUT
EXTERNAL DECODER INPUT
2
MAIN
SUB WOOFER CENTER
SURROUND
TV/DBS
TAPE/MD
IN
(PLAY)
OUT
(REC)
DVD/LD
DIGITAL SIGNAL
VIDEO
AUDIO L
AUDIO R
CAUTION
IN
VCR 1
OUT
IN
VCR 2
PAL NTSC
PAL/NTSC switch
VORBEREITUNG
