AMT-70/AMT-73/AMT-75 Installation and Operation
__________________________________________________________________________
MODEM 'A'
REDUNDANCY
MODEM 'B'
REDUNDANCY
AC POWER IN 1 AC POWER IN 2
RS-530 DCE
(To/From user net)
RS-530 DTE A
(To/From Modem A)
RS-530 DTE B
(To/From Modem B)
LNB
(IN)
TO MODEM RX
A B
BUC
(OUT)
FROM MODEM TX
A B

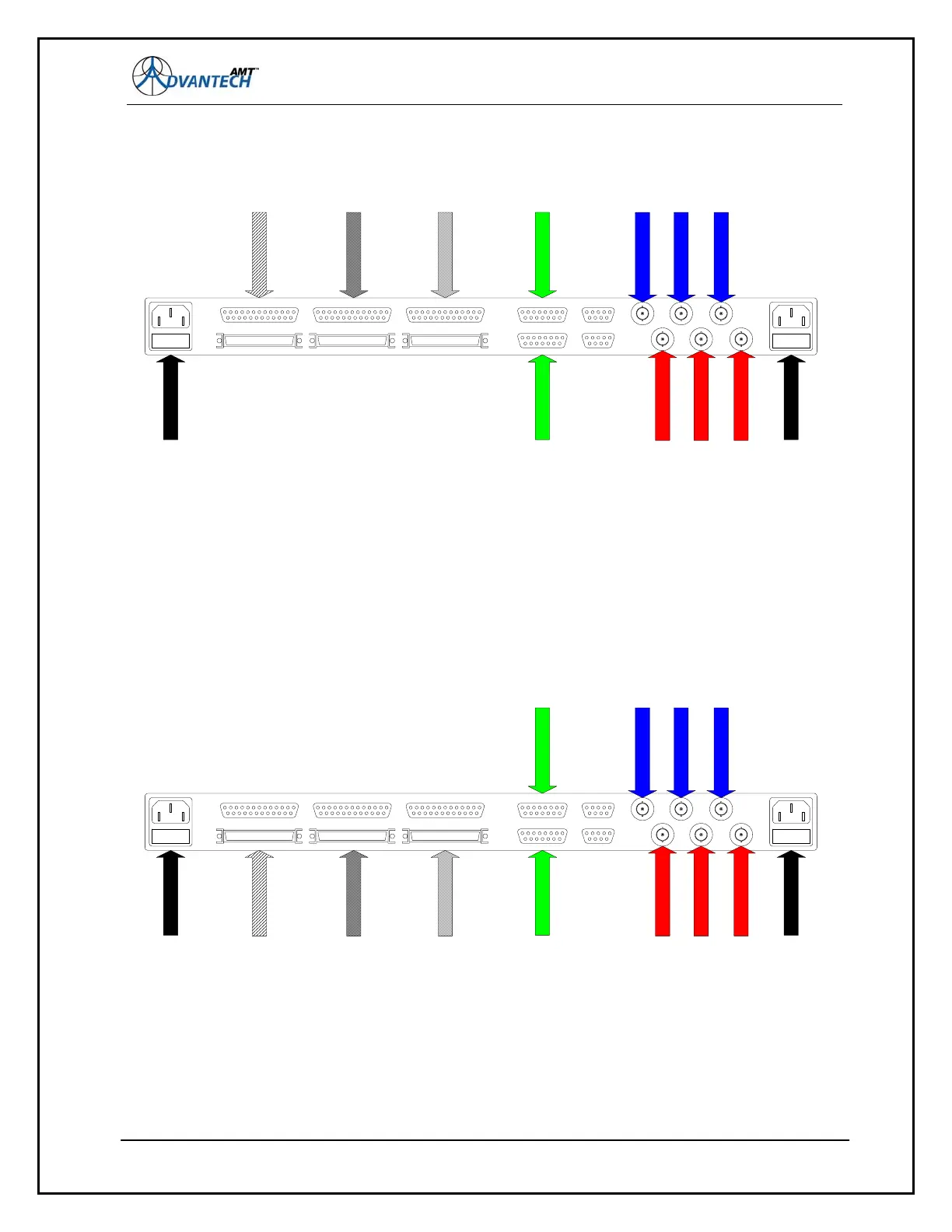

Figure 62: 1:1 Redundancy shelf connections rear-view. RS-530 and BNC
connections shown
__________________________________________________________________________
126
MODEM 'A'
REDUNDANCY
MODEM 'B'
REDUNDANCY
AC POWER IN 1 AC POWER IN 2
HSSI DCE
(To/From user net)
HSSI DTE B
(To/From Modem B)
LNB
(IN)
TO MODEM RX
A B
BUC
(OUT)
FROM MODEM TX
A B
HSSI DTE A
(To/From Modem A)
Figure 63: 1:1 Redundancy shelf connections rear-view. HSSI and BNC
connections shown
