22
DE
Montage
Elektrischer Anschluss an UII-Steuermodul
Über das UII-Steuermodul können externe Geräte mit dem Motor-Mehrfachverriegelungsschloss 519
angeschlossen werden und Statuswerte abgefragt werden („Statusabfrage über das UII-Steuermodul“,
Seite 27).
Das UII-Steuermodul muss elektrisch entsprechend Anschlussplan (Abb. 8) angeschlossen werden, es
kann anschließend über DIP-Schalter und Drehschalter konfiguriert werden („Konfiguration des UII-Steu-
ermoduls / Bedeutung der Schalter“, Seite 24). In Tab. 6, Seite 25 werden die Relaisstellungen mit den
zugehörigen LED-Eigenschaften definiert.

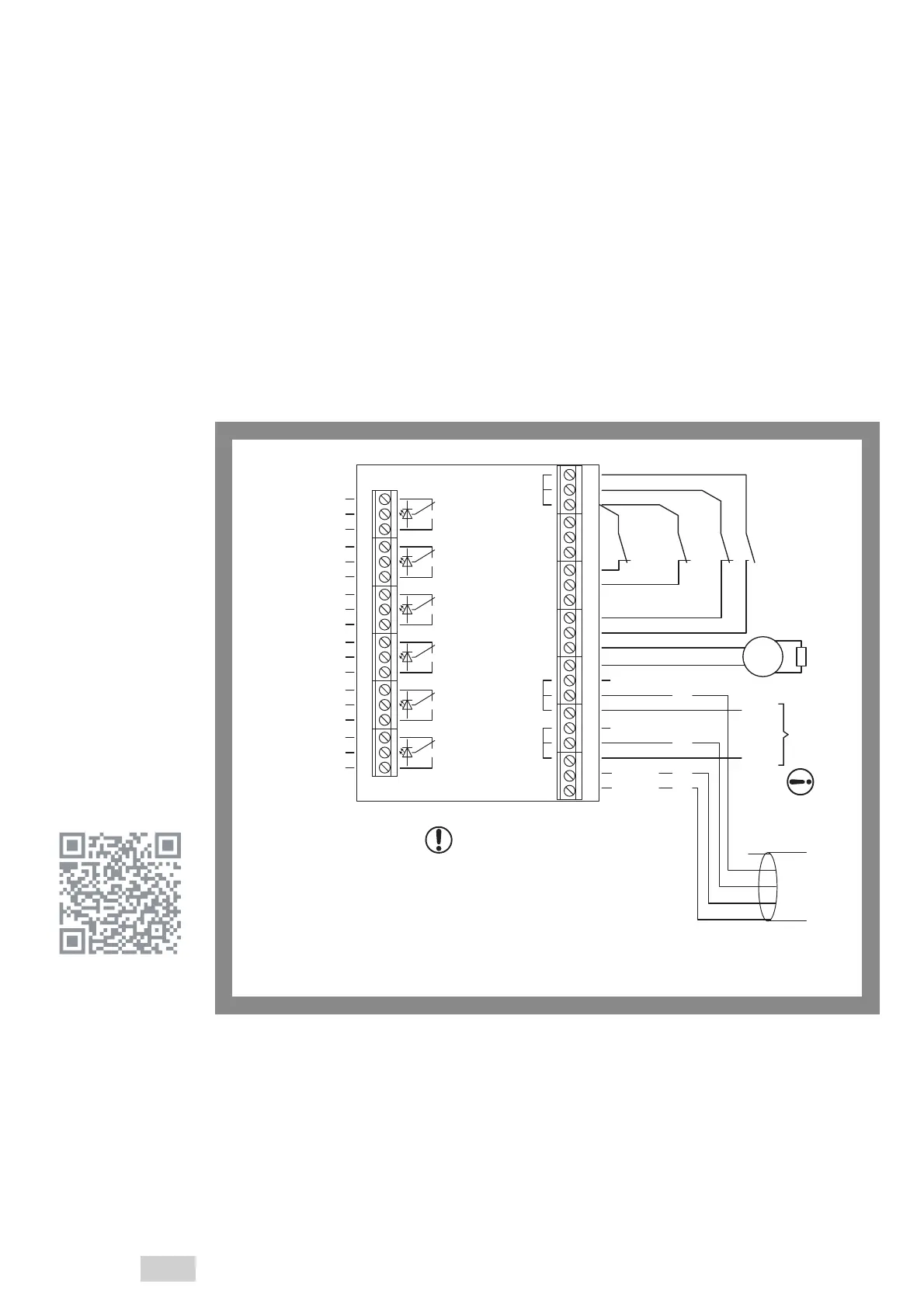

Abb. 8 :
Anschlussplan mit
UII-Steuermodul
33 3132
nc
no
c
30 2829
nc
no
c
27 2526
nc
no
c
24 2223
nc
zu
no
c
21 1920
nc
no
c
18 1617
b4c132b5c68791110 12 1413 15 cb
nc
no
c
ws
br
bl
sw
CAN L
CAN H
gr
(-)
(+)
2,43K
(-)
+24V
Alarm
kein Alarm
LD 6
Antrieb aus
Antrieb ein
LD 5
nicht betätigt
betätigt
LD 4
offen
LD 3
entriegelt
verriegelt
LD 2
Alarm
kein Alarm
LD 1
Brand-
meldeanl.
od. Brücke
Rückstellung
Rauchmelder
Ext. Türkontakt oder
Brücke
Potenzialfreier
Kontakt
z. B.
Zutrittskontrolle,
Freigabetaster
Rauchmelder
externe
Stromversorgung
Netzteil
1003-24-4-10, 24 V, 4 A
Das Netzteil muss die passende
Ausgangsleistung haben
Anschlusskabel
Mehrfachverriegelungs-
schloss 519
www.assaabloy.de
über Produktsuche:
UII Modul
