Código: IU.01.09.0007
Versão / Revisão: 6.001
Página: 18 de 143
Lavadora ultrassônica
Modelo: E0201
IHM Touch Screen colorida
Puxador para abertura da tampa

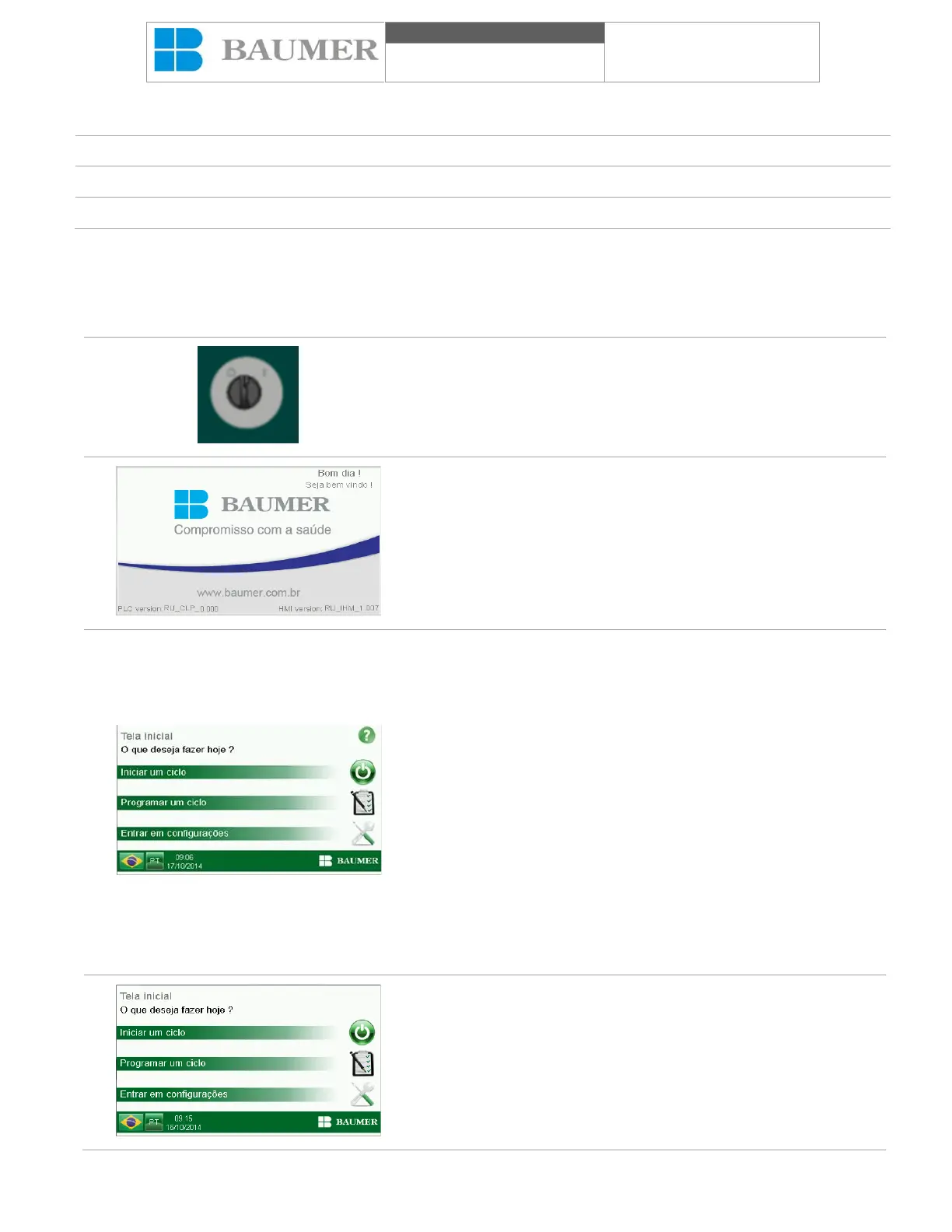

11.3 Ligando a Lavadora ultrassônica
Verifique se a válvula de alimentação no cavalete de entrada de água está aberta.
Verifique se a chave no quadro de alimentação elétrica está na posição ligada.
Ligue a Lavadora ultrassônica posicionando a chave liga/desliga
(2) na posição Ligado (I). Após a inicialização do sistema de
controle, a “TELA DE APRESENTAÇÃO” será mostrada na IHM.
No display é apresentado ao operador informações sobre os
valores de temperatura medida em décimos de °C, e as fases do
processo. Essas informações variam conforme as operações que
estão sendo realizadas e podem indicar, além das fases do ciclo,
os parâmetros a serem alcançados, a ocorrência de falhas e a
causa das mesmas, final de ciclo, bem como os parâmetros
definidos pelo operador na fase de programação.
Após alguns segundos de apresentação, o equipamento mostrará
a tela inicial, que permite acessar todos os menus do
equipamento.
Nesta tela existirão os seguintes elementos:
Botão “Iniciar um ciclo”: Responsável por dar acesso ao menu
onde será permitida a execução dos ciclos de limpeza;
Botão “Programar um ciclo”: Responsável por dar acesso ao
menu onde será permitida a programação dos ciclos de limpeza;
Botão “Entrar em configurações”: Responsável por dar acesso
ao menu onde existirão as demais funções e configurações do
equipamento.
Para alterar o idioma deve-se clicar no ícone ao lado da bandeira
no canto inferior esquerdo selecionado o idioma desejado:
Português (PT), Inglês (EN) e Espanhol (ES).
Todas as telas (menos a de apresentação) terão os valores de data
e hora e um ícone de dica, que sanará o utilizador de possíveis
dúvidas na operação.
Na “TELA INICIAL” pressionar o botão ou texto “Iniciar um
ciclo”.
