Mise en route
Pour mettre en route votre Blackmagic Ultimatte 12, il suffit de le brancher à une source
d'alimentation, de connecter les sources vidéo SDI de l’avant-plan, de l’arrière-plan et des couches
et de brancher les sorties SDI à du matériel vidéo, tel qu’un mélangeur, un moniteur ou un
enregistreur.
Cette section du manuel vous donne toutes les informations nécessaires à la mise en route du
Blackmagic Ultimatte 12.

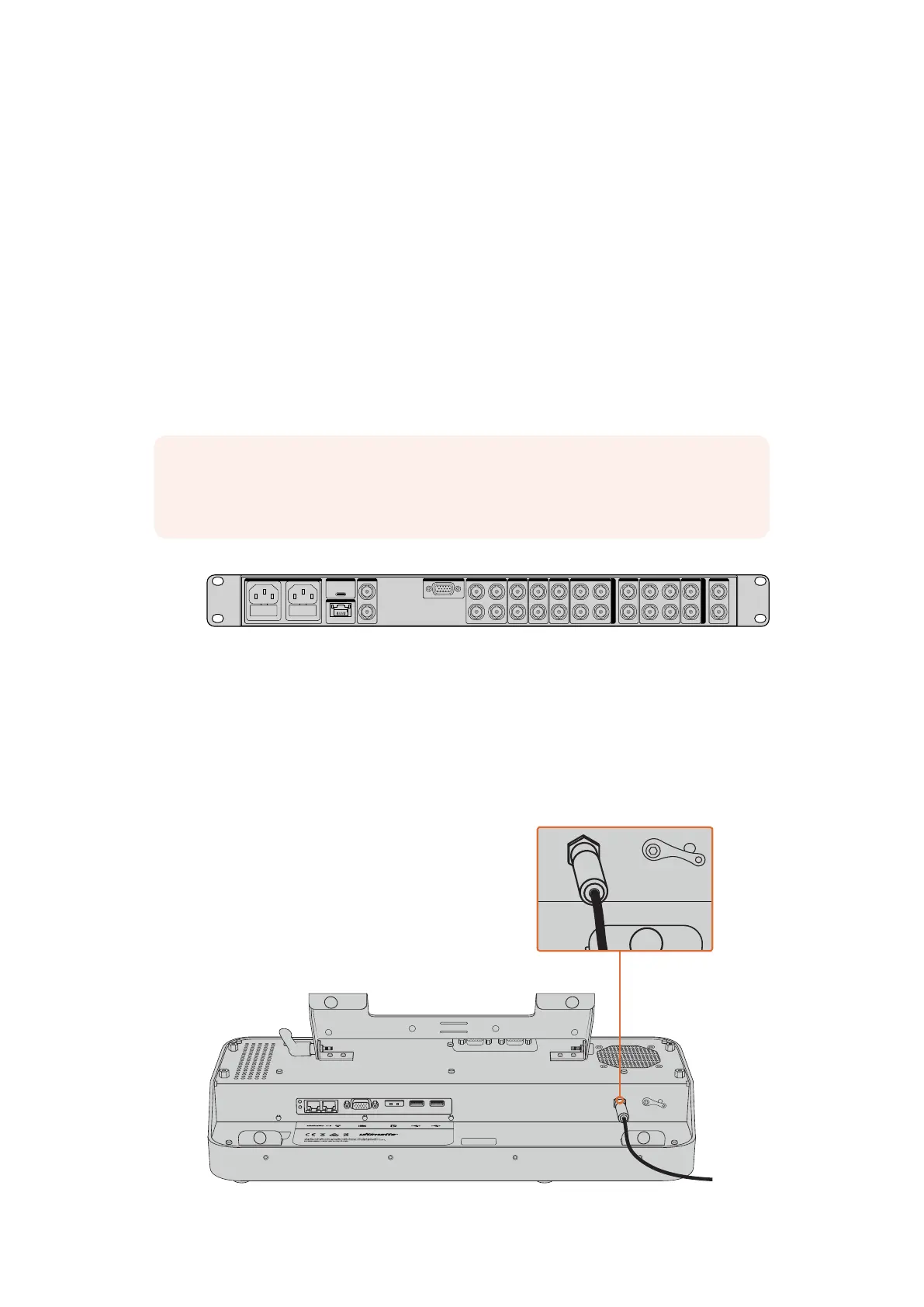

Brancher l'alimentation
Alimenter Ultimatte 12
Branchez un câble CEI standard à l’une des deux entrées d'alimentation situées sur la face arrière.
Connectez une des deux entrées d’alimentation situées sur la face arrière de l’appareil principal.
Pour contrôler l’appareil Ultimatte 12 principal, il faudra le connecter à un panneau de contrôle Smart
Remote 4. Un seul panneau de contrôle Smart Remote 4 peut contrôler jusqu’à huit appareils
Ultimatte 11 ou Ultimatte 12.
Alimenter le Smart Remote 4
Connectez l’adaptateur fourni à l’entrée d’alimentation DC située sur la face arrière de l’appareil. La
bague filetée permet de sécuriser le connecteur au port.
Connectez l’adaptateur à l’entrée d’alimentation du Smart Remote 4.
REMARQUE Blackmagic Ultimatte 12 est équipé de deux sources d’alimentation. Vous
disposez ainsi d’une alimentation redondante. En cas de problème, Ultimatte 12 commute
automatiquement sur la deuxième source d’alimentation.
LOOP
IN
LOOP
IN
LOOP
IN
LOOP
IN
LOOP
IN
GPIO BG FGBG MATTE
LOOP
IN
LOOP
IN
LAYER LAYER MATTEH MATTE
USB
ETHERNET
OUT
IN
REF FILL MATTE
1
2
1
2
1
2
PGM
1
2
TALENT
OUT
IN
MONITOR
LOOP
IN
AC IN G MATTE
INPUTS
OUTPUTS
136136Mise en route
