Подготовка кработе
Чтобы приступить кработе спроцессором Ultimatte 12, включите устройство всеть питания,
соедините его сSDI-источниками дополнительных слоев, переднего изаднего планов,
атакже сSDI-оборудованием для приема изображения, таким как видеомикшер, монитор или
записывающая дека.
В этом разделе описан порядок подготовки кработе спроцессором Ultimatte 12.

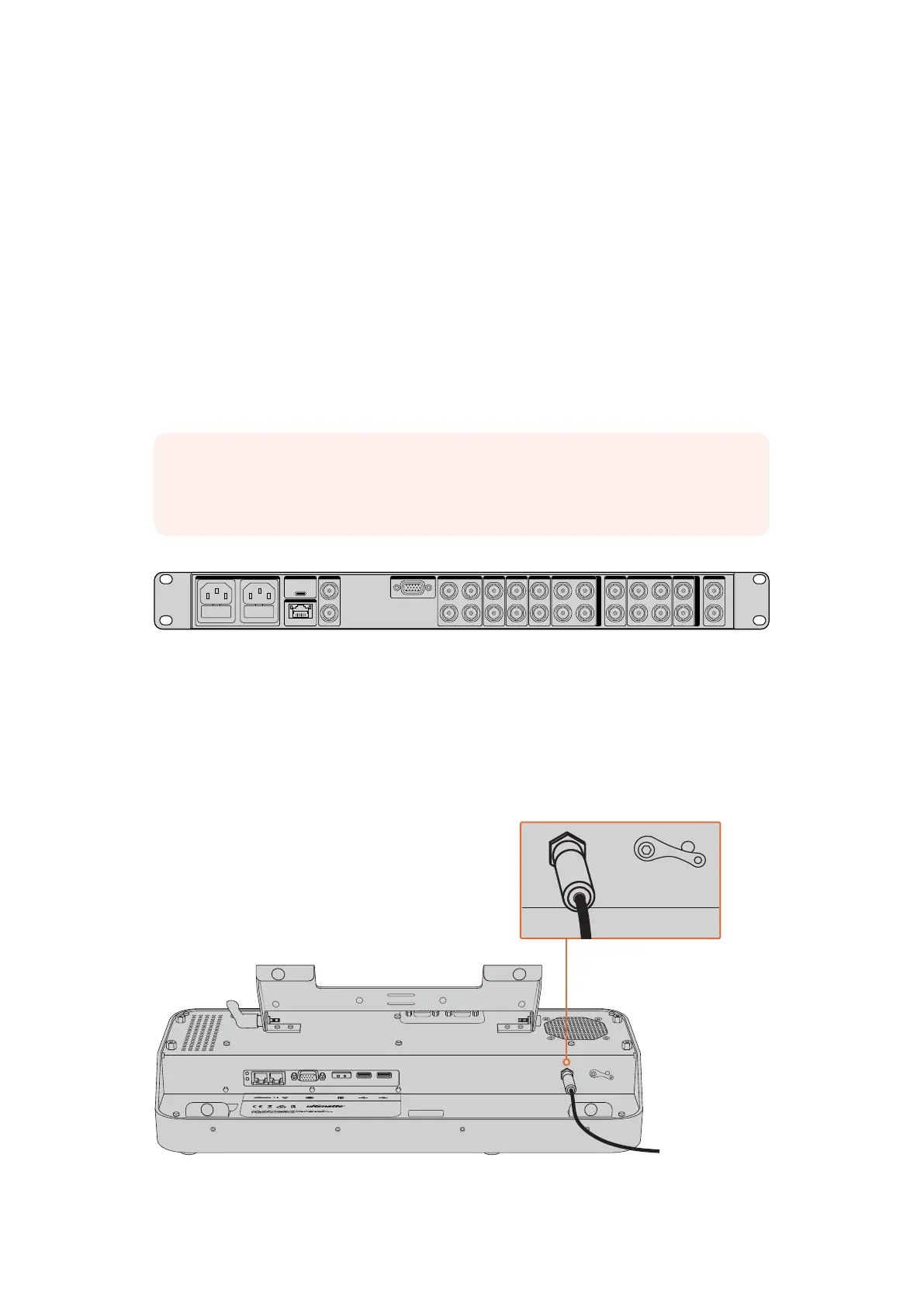

Подключение питания
Порядок подключения Ultimatte 12 ксети
Подключите силовой кабель по стандарту IEC кодному из двух разъемов на задней панели
устройства.
Соедините кабелем один из разъемов на задней панели ссетью электропитания
Для управления процессором Ultimatte 12 необходимо использовать панель Smart Remote 4.
Каждая такая панель позволяет подключить до восьми моделей Ultimatte
11 или Ultimatte 12.
Порядок подключения Smart Remote 4 ксети
Подключите входящий вкомплект поставки адаптер ко входу постоянного тока на задней
панели. Для защиты соединения используется кольцо свинтом.
Соедините адаптер ссиловым входом на Smart Remote 4
ПРИМЕЧАНИЕ. Blackmagic Ultimatte 12 имеет два силовых разъема, поэтому
процессор можно подключать кразным источникам питания для дублирования.
Присбое на одном из них будет автоматически использоваться другой.
LOOP
IN
LOOP
IN
LOOP
IN
LOOP
IN
LOOP
IN
GPIO BG FGBG MATTE
LOOP
IN
LOOP
IN
LAYER LAYER MATTEH MATTE
USB
ETHERNET
OUT
IN
REF FILL MATTE
1
2
1
2
1
2
PGM
1
2
TALENT
OUT
IN
MONITOR
LOOP
IN
AC IN G MATTE
INPUTS
OUTPUTS
396396Подготовка к работе
