Соединение панели Smart Remote4
спроцессором Ultimatte
Подключите панель управления Smart Remote 4 кпроцессору Ultimatte 12 через порт Ethernet
спомощью стандартного кабеля CAT
5e или CAT 6. Предпочтительнее использовать
экранированный кабель CAT
6, который обеспечивает защиту от возможных помех,
возникающих при размещении рядом сдругим оборудованием.

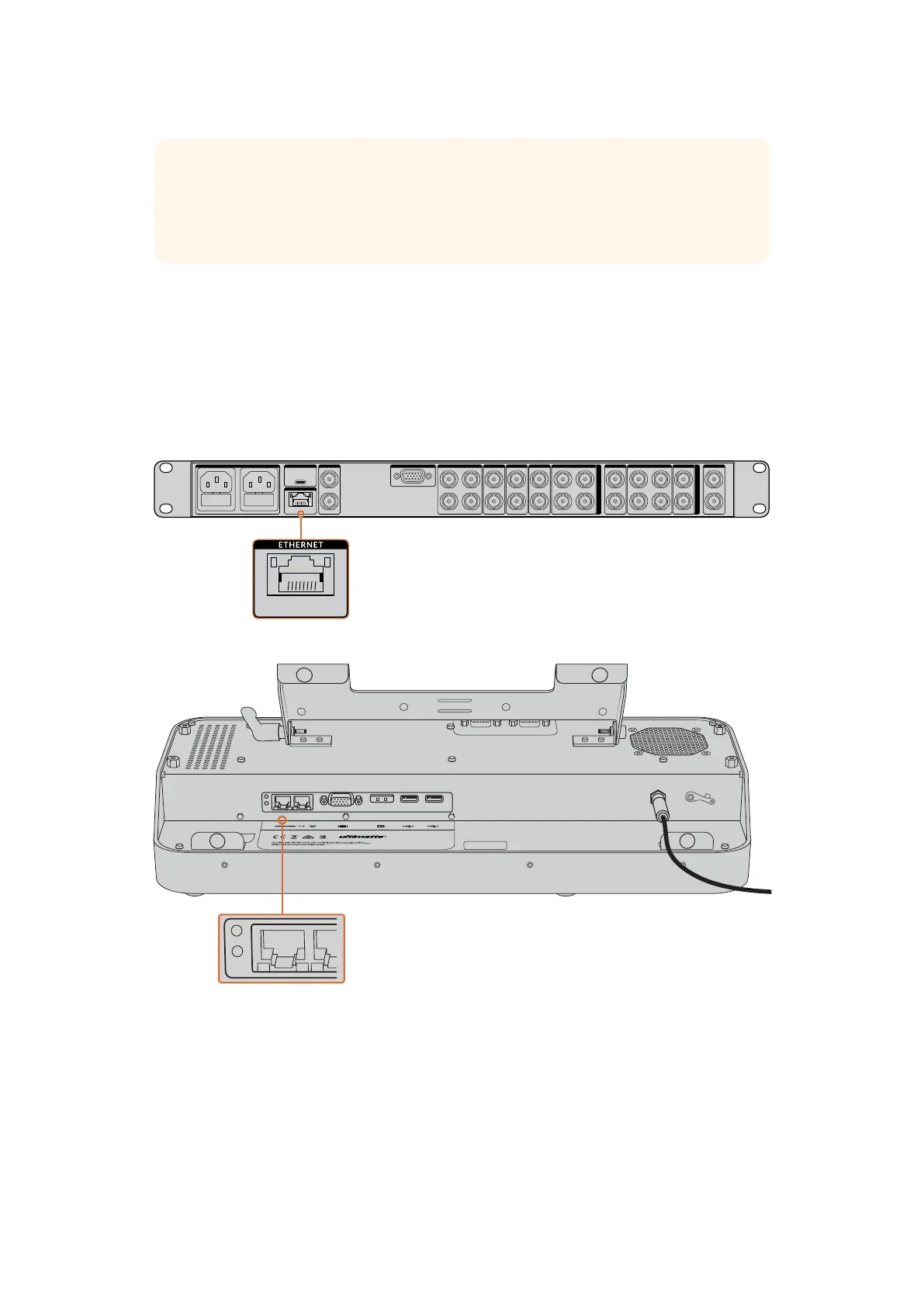

Используя кабель CAT6, подключите процессор Ultimatte кпорту Ethernet на панели Smart Remote 4
По умолчанию процессор Ultimatte 12 имеет IP-адрес 192.168.10.220. При использовании
новой панели управления обнаружение подключенного устройства выполняется
автоматически, поэтому менять IP-параметры не нужно.
Если влокальной сети используются другие настройки IP-адреса, маски подсети
имаршрутизации, IP-параметры процессора Ultimatte
12 можно изменить самостоятельно.
Подробнее см. раздел «Подключение клокальной сети».
СОВЕТ. Кольцо свинтом также служит как отрицательный полюс. Положительным
полюсом является центральный контакт разъема. Если необходимо выполнить
заземление на корпус панели Smart Remote 4, кольцо можно соединить скабельным
наконечником усилового разъема.
LOOP
IN
LOOP
IN
LOOP
IN
LOOP
IN
LOOP
IN
GPIO BG FGBG MATTE
LOOP
IN
LOOP
IN
LAYER LAYER MATTEH MATTE
USB
ETHERNET
OUT
IN
REF FILL MATTE
1
2
1
2
1
2
PGM
1
2
TALENT
OUT
IN
MONITOR
LOOP
IN
AC IN G MATTE
INPUTS
OUTPUTS
397397Подготовка к работе
