Строка состояния

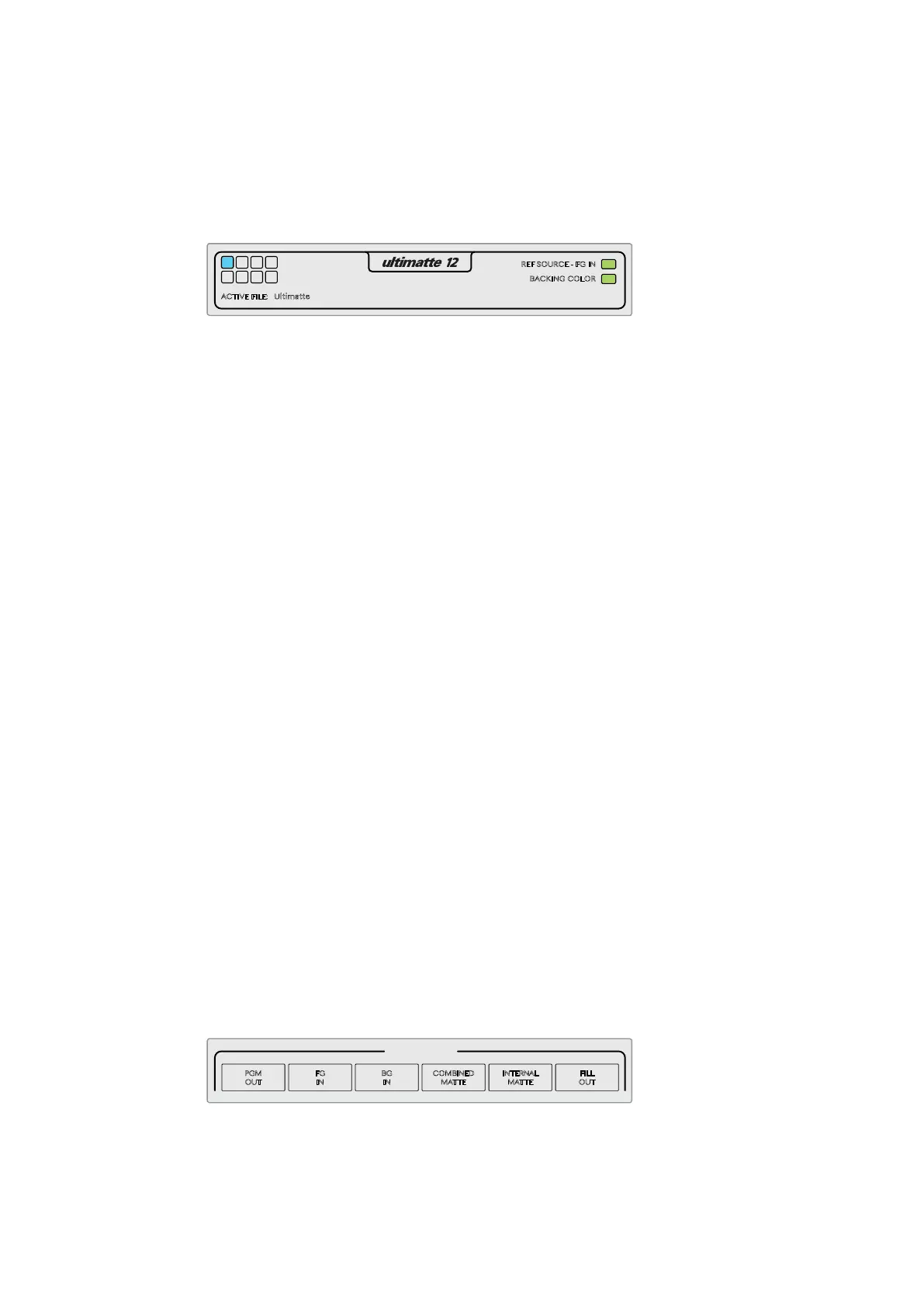

В строке состояния на сенсорном экране показаны все процессоры Ultimatte, подключенные
кпанели управления. Всего их может быть восемь, ипри идентификации влокальной сети
соответствующая кнопка загорается зеленым цветом. Если процессор выбран для работы,
используется синяя подсветка.
Кнопка процессора, которым управляют вданный момент, горит синим цветом
Индикация подключенных устройств
Восемь индикаторов слевой стороны показывают находящиеся влокальной сети
процессоры итот из них, которым управляют вданный момент. Если через вход GPIO
подключено устройство tally-индикации, при выводе сигнала вэфир кнопка
соответствующего процессора загорается красным цветом.
REF SOURCE — FG IN
Этот индикатор горит красным цветом при отсутствии опорного сигнала изеленым при его
наличии. Такой сигнал может поступать из источника фонового изображения, подключенного
ксоответствующему входу, или через синхровход.
BACKING COLOR
Индикатор горит тем цветом, который используется как фоновый. По умолчанию им является
зеленый. При изменении фонового цвета индикатор будет отображать новую выбранную
настройку.
ACTIVE FILE
После загрузки файла сконфигурацией параметров его имя отображается вполе ACTIVE
FILE. Если такого файла нет, используются настройки Ultimatte по умолчанию.
В строке состояния дополнительно выводятся подсказки. Например, при блокировке
определенной настройки появляется сообщение о том, какие действия нужно выполнить.
MONITOR OUT
Многофункциональные кнопки этого меню позволяют выбрать одно из шести изображений
для вывода на монитор, подключенный кпроцессору Ultimatte.
Ниже перечислены настройки, используемые по умолчанию.
 PGM OUT — конечное комбинированное изображение.
 FG IN — исходное изображение, поступающее на вход для переднего плана.
 BG IN — исходное изображение, поступающее на вход для фона.
 COMBINED MATTE — внутренняя маска + отсекающая маска + изолирующая маска.
 INTERNAL MATTE — только маска фона.
 FILL OUT — передний план судаленным разливом, настройками коррекции цвета
ичерным фоном.
MATTE
MATTE MENU
CLEAN UP
LEVEL
SHADOW
LEVEL
SHADOW
THRESHOLD
MATTE
PROCESS
SCREEN
SAMPLE
CLEAN UP
FILTERVEIL
FOREGROUND BACKGROUND LAYER MATTE IN CONFIGURE
MATTE
CUSTOM
MENUS
MONITOR
OUT
CUSTOM
MON OUT
MATTE
RESET
CURSOR POS
LAST
AUTO SCREEN
SAMPLE
PGM
OUT
FG
IN
BG
IN
COMBINED
MATTE
INTERNAL
MATTE
FILL
OUT
FUNCTIONS
MONITOR OUT
MAIN MENUS
GROUPS
ACTIVE FILE: Ultimatte
0% 100%
100%
100% 200%
100%
0% 100%
0%
RED DENSITY
0% 100%
100%
BLUE DENSITY
0% 100%
100%
BLACK GLOSS
0% 100%
0%
MATTE DENSITY
-100% 300%
0%
REF SOURCE - FG IN
BACKING COLOR
1
2
3 4
5 6 7 8
1
MATTE
MATTE MENU
CLEAN UP
LEVEL
SHADOW
LEVEL
SHADOW
THRESHOLD
MATTE
PROCESS
SCREEN
SAMPLE
CLEAN UP
FILTERVEIL
FOREGROUND BACKGROUND LAYER MATTE IN CONFIGURE
MATTE
CUSTOM
MENUS
MONITOR
OUT
CUSTOM
MON OUT
MATTE
RESET
CURSOR POS
LAST
AUTO SCREEN
SAMPLE
PGM
OUT
FG
IN
BG
IN
COMBINED
MATTE
INTERNAL
MATTE
FILL
OUT
FUNCTIONS
MONITOR OUT
MAIN MENUS
GROUPS
ACTIVE FILE: Ultimatte
0% 100%
100%
100% 200%
100%
0% 100%
0%
RED DENSITY
0% 100%
100%
BLUE DENSITY
0% 100%
100%
BLACK GLOSS
0% 100%
0%
MATTE DENSITY
-100% 300%
0%
REF SOURCE - FG IN
BACKING COLOR
1
2
3 4
5 6 7 8
1
407407Управление процессором Ultimatte с панели Smart Remote 4
