Подключение источников ивыходов
для передачи изображения
После того как оба устройства включены, BNC-входы можно соединить систочниками
SDI-видео, аBNC-выходы — смикшером, монитором ирекордером.
SDI-источники обычно представляют собой фон ипередний план, маски идополнительные
слои, используемые при создании комбинированного изображения. Каждый вход оснащен
собственным сквозным выходом, который позволяет выводить соответствующий сигнал на
монитор или записывающее оборудование.
На каждом входе процессора Ultimatte
12 выполняется повторная синхронизация, при этом
для всех остальных входов генератором опорного сигнала является источник изображения
спередним планом. Если необходимо выполнить синхронизацию во внешнему устройству,
можно использовать аналоговый синхровход.

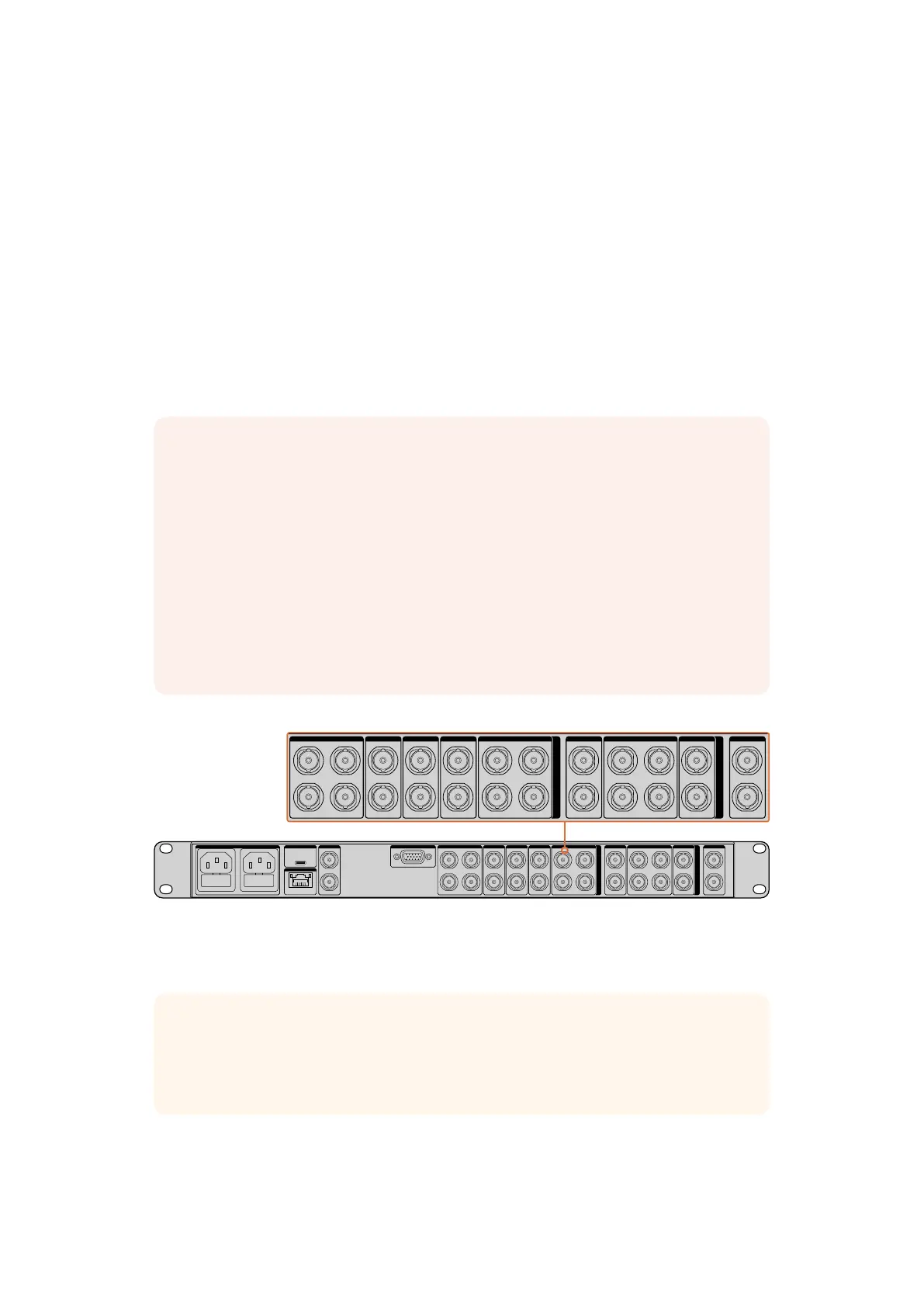

SDI-выходы на задней панели справа позволяют передавать конечное изображение на
видеомикшер. Кроме того, можно вести мониторинг каждого выхода FILL иMATTE, атакже
выводить комбинированное изображение на дисплей встудии или на съемочной площадке.
Подробнее об использовании входов ивыходов процессора Ultimatte см. раздел
«Подключение источников ивыходов».
ПРИМЕЧАНИЕ. Процессор автоматически определяет уровень A или B для сигнала
3G-SDI. По умолчанию используется настройка 3G-SDI Outputs: Level B, но при
необходимости ее можно изменить.
Выбор уровня при выводе сигнала 3G-SDI
1 На панели Smart Remote 4 перейдите кменю CONFIGURE.
2 Нажмите кнопку SYSTEM.
Появится окно, вкотором можно выбрать одну из двух опций: Level A
или Level B.
3 Поставьте флажок для нужной опции инажмите Apply, чтобы подтвердить
настройку. Нажмите Close, чтобы закрыть окно.
LOOP
IN
LOOP
IN
LOOP
IN
LOOP
IN
LOOP
IN
GPIO BG FGBG MATTE
LOOP
IN
LOOP
IN
LAYER LAYER MATTEH MATTE
USB
ETHERNET
OUT
IN
REF FILL MATTE
1
2
1
2
1
2
PGM
1
2
TALENT
OUT
IN
MONITOR
LOOP
IN
AC IN G MATTE
INPUTS
OUTPUTS
LOOP
IN
LOOP
IN
LOOP
IN
LOOP
IN
LOOP
IN
GPIO BG FGBG MATTE
LOOP
IN
LOOP
IN
LAYER LAYER MATTEH MATTE
USB
ETHERNET
OUT
IN
REF FILL MATTE
1
2
1
2
1
2
PGM
1
2
TALENT
OUT
IN
MONITOR
LOOP
IN
AC IN G MATTE
INPUTS
OUTPUTS
СОВЕТ. Сквозные выходы позволяют одновременно просматривать изображение из
всех источников исоответствующие им маски. Для этого их достаточно подключить
к
MultiView 16 или квидеомикшеру ATEM, чтобы использовать вывод врежиме
многооконного мониторинга.
400400Подготовка к работе
