2 Seleccione la pestaña correspondiente a la entrada que desea utilizar. Si no es la primera
vez que se usa, la lista de eventos mostrará los archivos seleccionados con anterioridad.
Esta puede modificarse añadiendo o quitando archivos según resulte necesario. Pulse el
botón Remove All para borrar todos los archivos.
3 Seleccione el archivo que desea añadir a la lista de eventos. Este aparecerá resaltado.
4 Pulse el botón Add para agregar el archivo a la lista de eventos.
5 Para añadir otros archivos a la lista, repita los pasos 3 y 4.
Cuando la lista esté completa, pulse Reset para mover el puntero al comienzo de la misma. Ajuste el
retraso de ser necesario. Este se mide en cuadros, a partir del momento en que se detecta la señal.
1 Para un nivel lógico alto, marque la casilla GPI High Enable. De lo contrario, déjela
sin marcar.
2 Marque la casilla GPI Input Enable.
3 Repita los pasos anteriores para cada entrada GPI.
Para editar una lista de eventos, siga los pasos descritos a continuación:
1 Pulse el número correspondiente de la lista que desea editar.
2 Pulse el nombre del archivo que desea eliminar, y a continuación el botón Remove.
3 Para añadir un archivo a la lista, pulse el que se encuentra debajo de la posición en la que
desea insertar el nuevo. A continuación, pulse el botón Insert.
4 Al finalizar, pulse el botón Reset para ir al comienzo de la lista, y luego Close para cerrar
la ventana.
Conexión GPIO

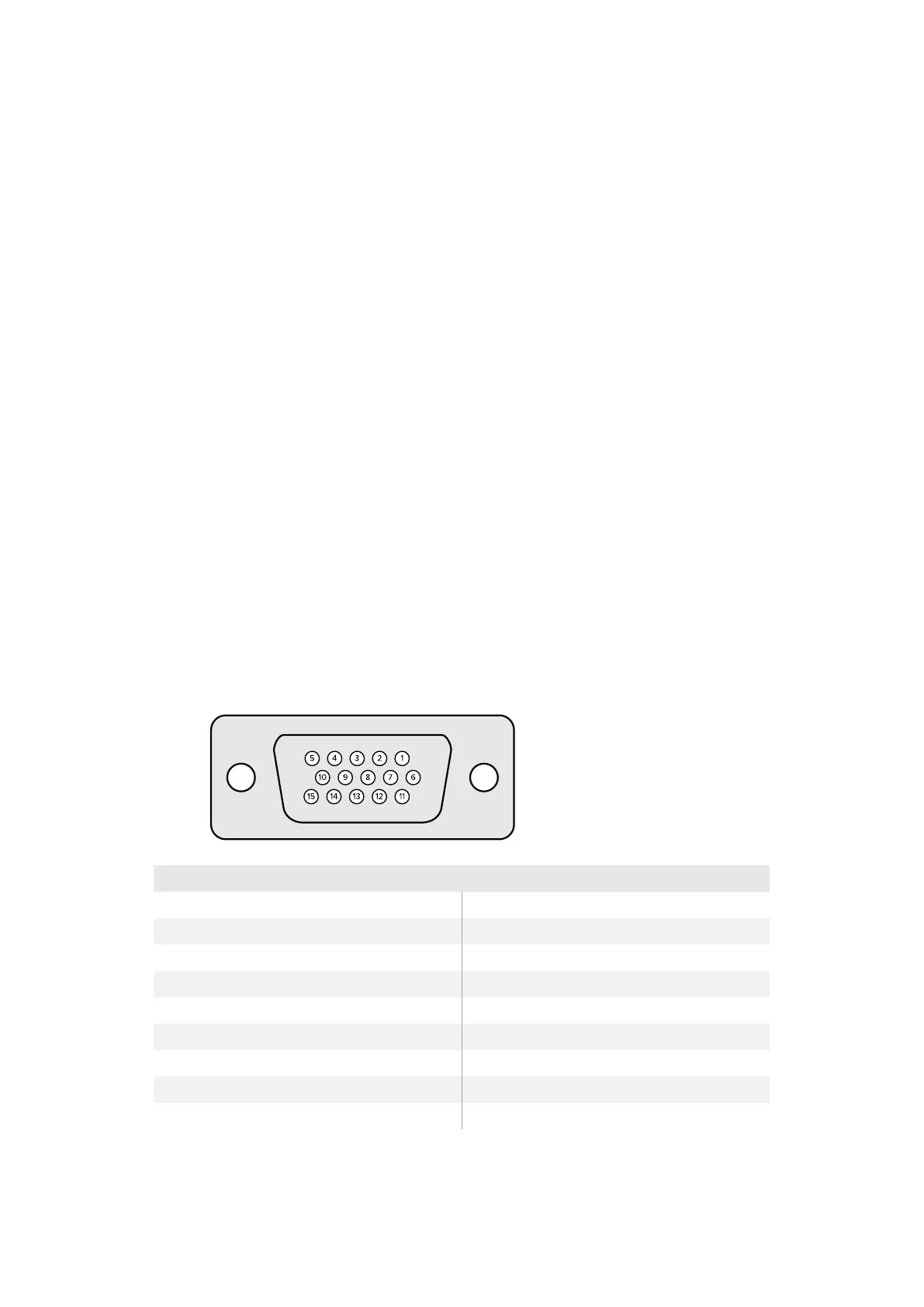

El dispositivo incluye un conector DE-15 en la parte trasera. A continuación, se proporciona una tabla
que ilustra la configuración de los pines en la conexión.
CONFIGURACIÓN DE PINES
Señal entrante Señal de retorno y conexión a tierra
1 = GPI 0 6 = GPI 0 R
2 = GPI 1 7 = GPI 1 R
3 = GPI 2 8 = GPI 2 R
4 = GPI 3 9 = GPI 3 R
5 = GPI 4 10 = GPI 4 R
11 = Indicador 12 = Indicador R
13 = GPO 14 = GPO R
15 = Tierra
300300300Modificación de ajustes
