Conectar o Smart Remote 4 ao Seu Ultimatte
Conecte o Smart Remote 4 ao seu Ultimatte 12 via Ethernet usando um cabo Ethernet CAT 5e ou
CAT 6. Recomendamos o uso de um cabo blindado CAT 6, já que impedirá possíveis
interferências de equipamentos próximos.

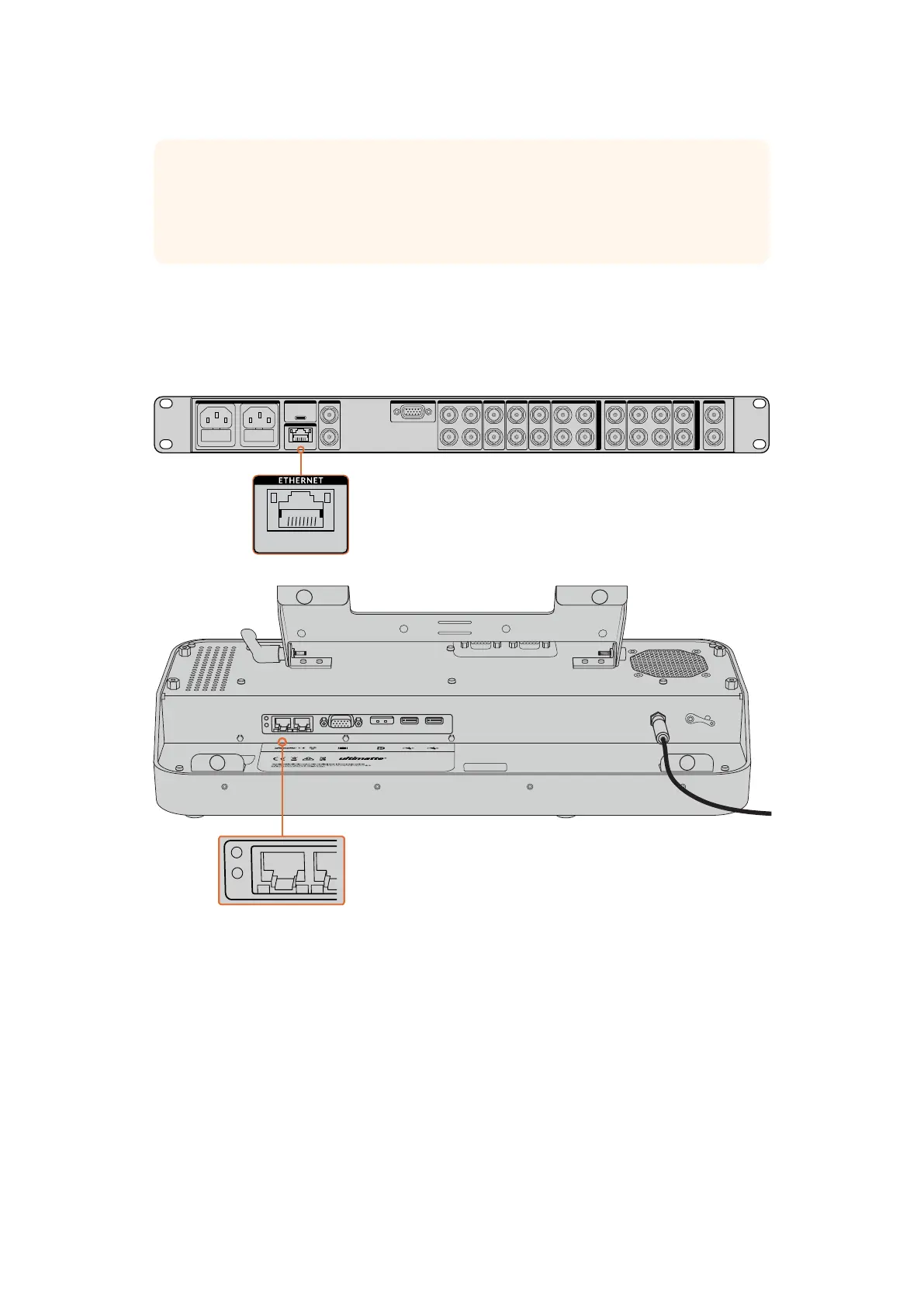

Conecte a sua unidade Ultimatte principal à porta Ethernet do Smart Remote 4
no lado esquerdo usando um cabo Ethernet CAT 6.
A unidade Ultimatte 12 principal possui o endereço IP padrão 192.168.10.220. Se estiver usando
um novo Smart Remote com o seu Ultimatte 12, ele detectará automaticamente a unidade
principal para que você não precise alterar as configurações IP.
Se estiver conectando um Ultimatte 12 a uma rede que use um endereço IP, máscara de
sub-rede e roteador diferente, você pode alterar as configurações IP para que o seu Ultimatte
se ajuste à sua rede. Consulte a seção ‘Conectar a uma Rede’ para mais informações.
DICA O anel de rosca externo do adaptador da fonte também serve como o contato
negativo, com o contato positivo sendo o pino central do conector. Se você quiser
assegurar uma conexão terra com o chassi do seu Smart Remote 4, você pode anexá-lo
ao terminal olhal localizado próximo à entrada de alimentação.
LOOP
IN
LOOP
IN
LOOP
IN
LOOP
IN
LOOP
IN
GPIO BG FGBG MATTE
LOOP
IN
LOOP
IN
LAYER LAYER MATTEH MATTE
USB
ETHERNET
OUT
IN
REF FILL MATTE
1
2
1
2
1
2
PGM
1
2
TALENT
OUT
IN
MONITOR
LOOP
IN
AC IN G MATTE
INPUTS
OUTPUTS
462462Instruções Preliminares
