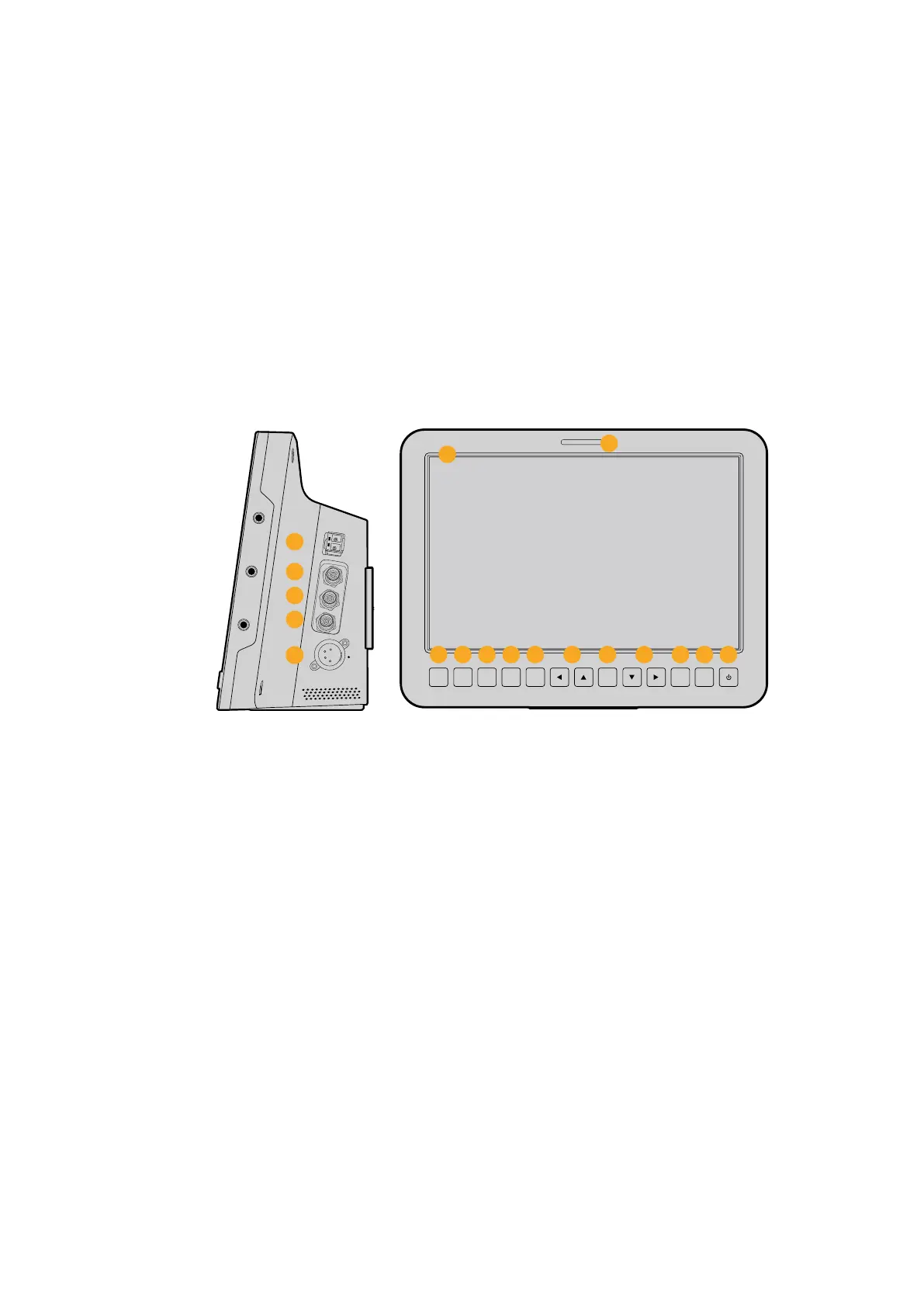

Face droite
6 Entrée/Sortie optiques
L'entrée et la sortie optiques permettent d'utiliser des câbles de 45 km lorsque le module
SFP optique en option est installé.
7 Sortie SDI
La sortie SDI permet de connecter la caméra à un mélangeur ou à un autre appareil.
8 Entrée SDI
L'entrée SDI permet à l’opérateur de visualiser le signal de sortie du programme (PGM).
9 Entrée de référence
Permet à plusieurs caméras d'être synchronisées à un signal de référence blackburst ou
tri-level.
10 Alimentation
Entrée 12 - 24V pour l’alimentation et le chargement de la batterie, s’il y a lieu. Pour
plus d’information, consultez la section « Blackmagic Studio Camera - Face droite » de
ce manuel.
Face arrière
11 Écran LCD 10”
Contrôlez le signal de la caméra en direct ou le signal du programme, ou visualisez le
menu. Pour plus d'information, consultez la section « Paramètres du menu Monitoring » de
ce manuel.
12 Voyant tally arrière
Lorsqu'il est allumé, il indique à l’opérateur que la caméra est à l'antenne.
13 Bouton Focus
Appuyez une fois pour une mise au point automatique ou deux fois pour afficher le focus
peaking sur l'écran LCD.
14 Bouton Iris
Appuyez une fois pour un réglage automatique de l'exposition.
15 Bouton PTT
Appuyez et maintenez le bouton enfoncé pour parler. Appuyez deux fois rapidement
pour une communication mains libres. Appuyez à nouveau pour revenir à la configuration
par défaut.
16 Bouton PGM
Il vous suffit d'appuyer sur le bouton PGM pour basculer entre le signal en direct de la
caméra et le signal du programme provenant de la régie où se trouve le mélangeur.
17 Bouton LUT
Cette fonction n'est pas disponible actuellement.
18 Boutons de navigation
Naviguez sur le menu affiché sur l'écran LCD.
SDI OUT
OPTICAL OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
6
7
8
9
10
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
11
12
13 14
15
2016 21
17
221918 18
127127Fonctions de la caméra
