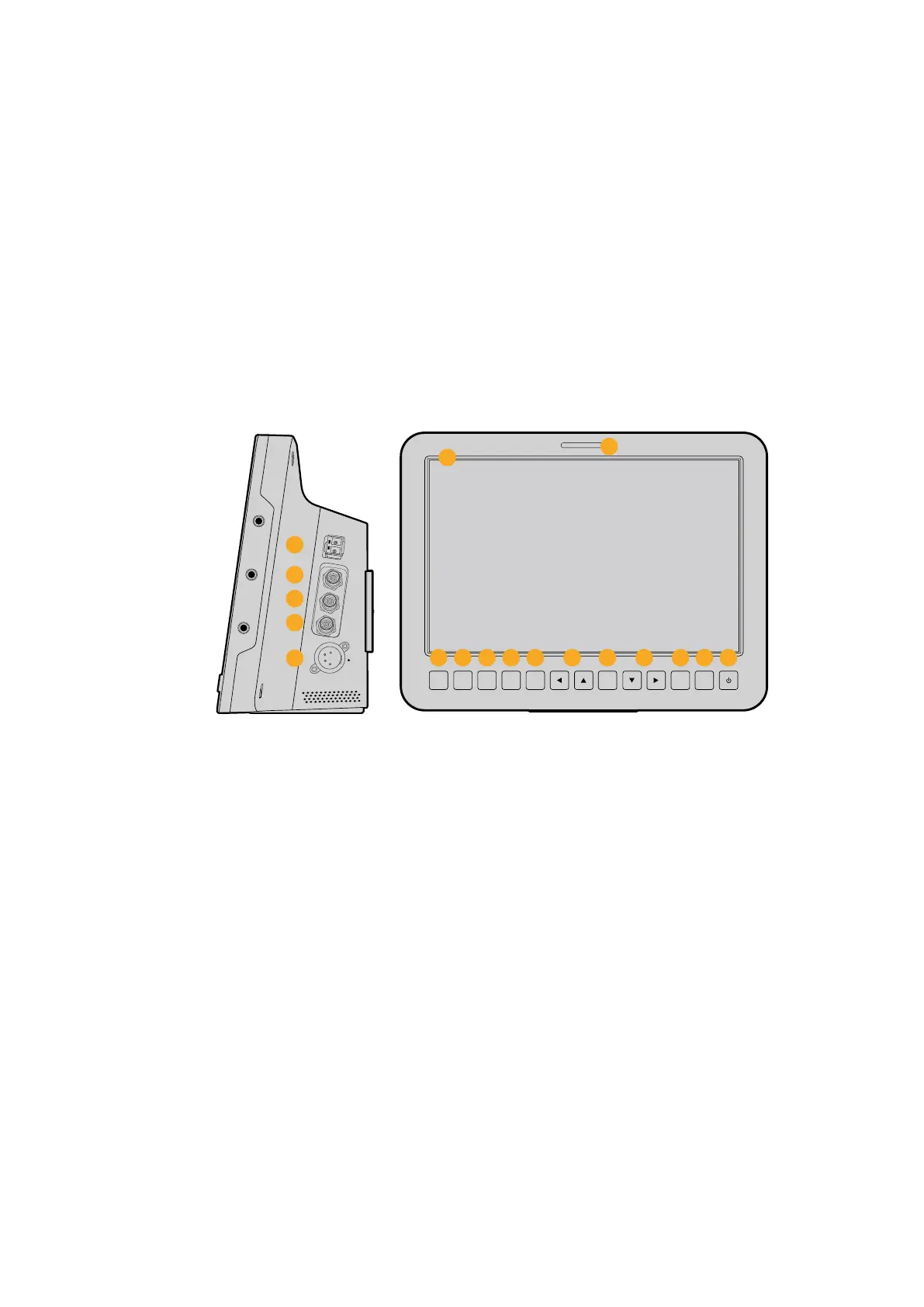

Panel derecho
6 Entrada/Salida para fibra óptica
Permite emplear cables con una longitud máxima de 45 km al instalar un módulo SFP para
fibra óptica opcional.
7 SALIDA SDI
Salida para conectar mezcladores u otros dispositivos.
8 Entrada SDI
Permite que el operador vea la señal principal (PGM).
9 Referencia
Entrada que permite sincronizar varias cámaras según una señal Blackburst o Tri-level.
10 Alimentación
Entrada para fuentes de alimentación de 12-24 voltios y carga de la batería, si corresponde.
Consulte el apartado Blackmagic Studio Camera – lateral derecho para obtener más
información al respecto.
Panel trasero
11 Pantalla LCD DE 10
Permite supervisar las imágenes transmitidas por la cámara o la señal principal, además de
ver el menú. Consulte el apartado Monitorización para obtener más información al respecto.
12 Luz piloto trasera
Al encenderse, indica al operador que su cámara está al aire.
13 FOCUS
Presione este botón una vez para enfocar automáticamente o dos veces para ver el
indicador de enfoque en la pantalla.
14 IRIS
Presione este botón una vez para ajustar la exposición automáticamente.
15 PTT (PUSH TO TALK)
Mantenga este botón presionado para hablar. Presiónelo dos veces rápidamente para
activar el modo manos libres. Presiónelo nuevamente para volver al modo normal.
16 PGM PROGRAMA
Presione este botón para ver las imágenes captadas por la cámara en directo o la señal
principal transmitida por el mezclador desde la sala de control.
17 Tabla de conversión (LUT)
Esta prestación será implementada próximamente.
18 Botones direccionales
Utilice estos botones para acceder a las distintas opciones en la pantalla.
SDI OUT
OPTICAL OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
6
7
8
9
10
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
11
12
13 14
15
2016 21
17
221918 18
245Características de la cámara 245
