Personalização
Cabo de Expansão da Blackmagic Micro Studio Camera 4K
Há duas maneiras de acessar as funções da porta de expansão. Você pode usar o cabo de expansão
incluído na sua Micro Studio Camera 4K ou soldar os seus próprios conectores.
O cabo de expansão fornece conectores para as seguintes opções de controle.

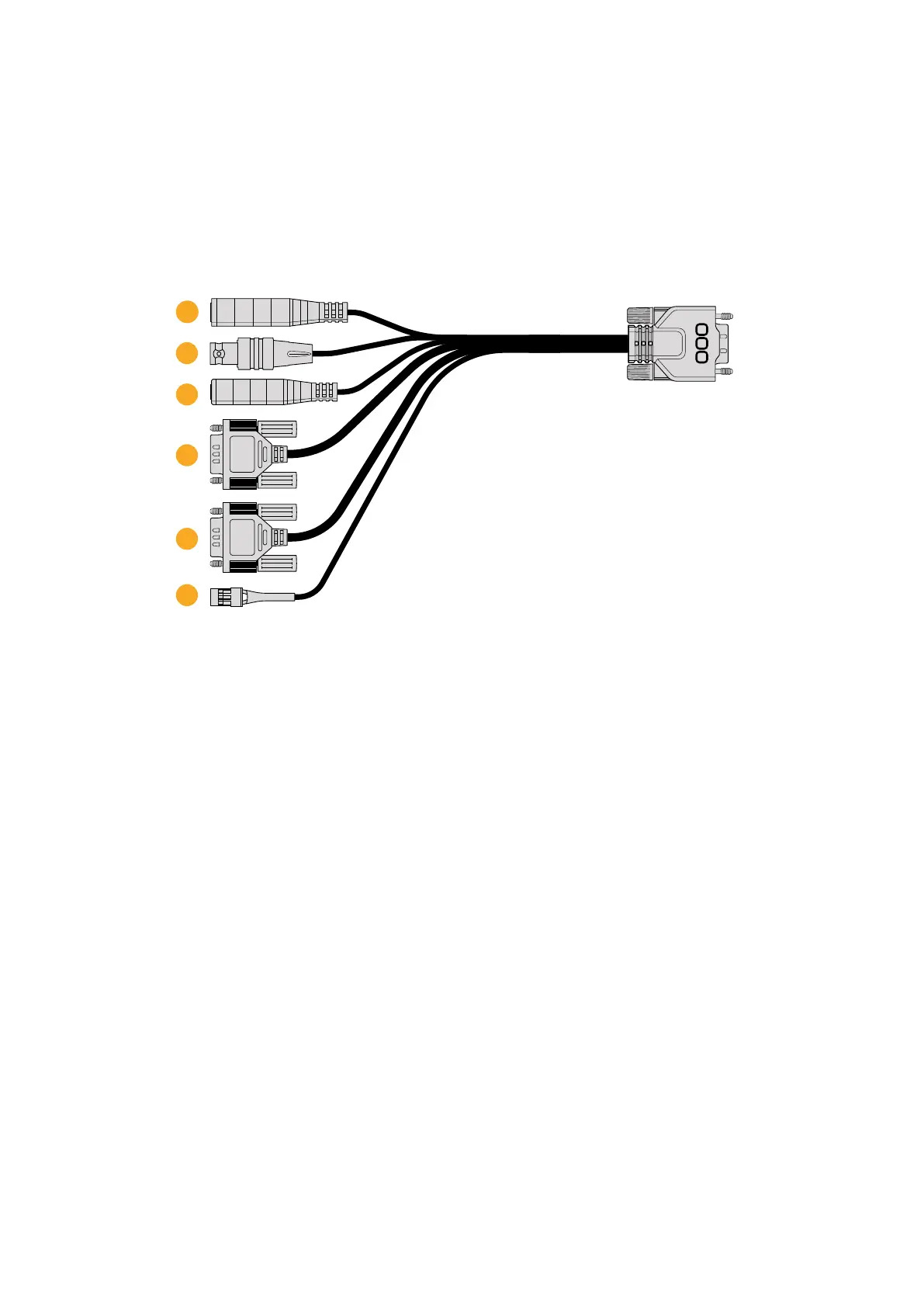

Cabo de Expansão da Blackmagic Micro Studio Camera 4K.
1 Entrada de Alimentação
A entrada de alimentação de 12 V conecta-se via um conector DC e fornece alimentação
para a Micro Studio Camera 4K, assim como carrega por compensação quaisquer baterias
acopladas. Ao fornecer energia elétrica, a câmera é ligada automaticamente.
2 Entrada de Sincronização
Permite que múltiplas câmeras sejam “genlocadas” a um sinal de referência Black Burst ou
de três níveis. “Genlocar” câmeras a um sinal de referência externo ajuda a impedir erros
de temporização que podem fazer com que as imagens pulem ao serem alternadas entre
as diferentes câmeras.
3 LANC
Conecta controladores remotos LANC com fio ao conector de 2.5 mm para funções de
controle como zoom, ajuste de íris e foco a partir do braço de um tripé ao usar lentes
compatíveis.
4 Panorâmica Inclinação Zoom
O conector RS-422 é usado para retransmitir comandos PTZ recebidos pela Micro Studio
Camera 4K a partir da sua entrada SDI para uma cabeça motorizada.
Consulte a seção ‘Controle PTZ via SDI’ para mais informações sobre o controle PTZ.
5 Comunicação B4
O conector DB-9 permite que você habilite e controle as lentes broadcast B4 acopladas à
Micro Studio Camera 4K através de um adaptador MFT para B4. Para controlar uma lente
B4, basta conectar o Digital B4 Control Adapter Cable opcional a partir da lente e, depois,
conectar a outra extremidade ao conector serial DB-9 no seu cabo de expansão.
Você pode ajustar configurações como íris, foco e zoom da mesma maneira que faria com
4
5
2
3
6
1
