Blackmagicdesign Studio Camera User Manual

自定义
Blackmagic Micro Studio Camera 4K

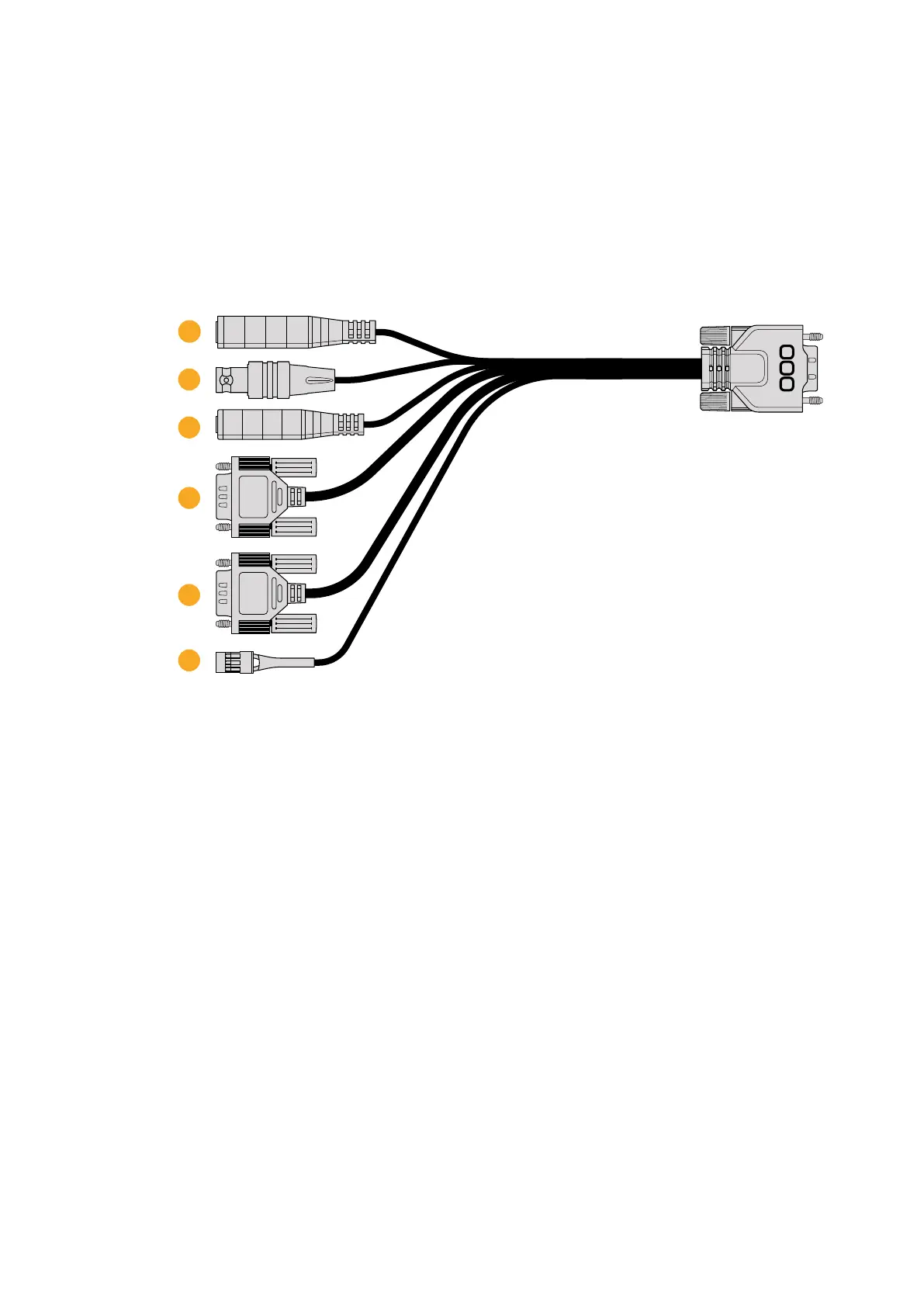

扩展线缆
共有两种方法可使用扩展端口功能。您可以使用
Micro Studio Camera
4
K
自带的扩展线缆，
或配置自己的连接头。
这一扩展线缆可提供以下控制接口选项：
Blackmagic Micro Studio Camera
4
K
扩展线缆。
1 电源输入
2
V
电 源 输 入 接 头 ，可 通 过
DC
接口连接，从而为
Micro Studio Camera
4
K
提供电源，并可在安
装电池时进行涓流充电。提供主电源时，摄影机会自动开启。
2 同步输入
输入具备同步锁相功能，可使用黑场或三电平同步信号校准多部摄影机信号。将多部摄影
机与外部同步信号进行同步锁相可以避免因设备不同步导致在摄影机画面之间切换时
出现画面跳屏的现象。
3
LANC
用 兼 容 镜 头 时 ，将 内 置 的
LANC
远程控制器连接到
2
.
5
mm
插孔后，可从三脚架控制杆控制变
焦 、并 调 整 光 圈 和 对 焦 等 功 能 。
4
PTZ
RS-
422
接头可将
Micro Studio Camera
4
K
的
SDI
输入接口所接收到的
PTZ
移动命令传
输到马达驱动云台上。
有关
PTZ
控制的更多介绍请参阅“通过
SDI
实现
PTZ
控 制 ”章 节 。
4
5
2
3
6
1
Micro Studio Cam MSC Breakout Cable
Micro Studio Cam MSC Breakout Cable
312
自定义

Blackmagicdesign Studio Camera Specifications

General

Power	12V DC
Frame Rates	23.98, 24, 25, 29.97, 30
Audio Input	2 x XLR
Video Output	HDMI, 6G-SDI, 3G-SDI
Power Input	12V DC
Connections	XLR
