5 B4-Kommunikation
Broadcastobjektive, die über einen MFT-zu-B4-Adapter an die Micro Studio Camera 4K
angeschlossen wurden, können über den DB-9-Anschluss mit Strom versorgt und bedient
werden. Verbinden Sie zur Steuerung eines kompatiblen B4-Objektivs lediglich das optionale
Digital B4 Control Adapterkabel mit dem Kabel des Objektivs und das andere Ende mit dem
seriellen DB-9-Verbinder mit Ihrem Expansionskabel.
Nehmen Sie Einstellungen für Blende, Fokus und Zoom auf dieselbe Weise vor, wie Sie es
bei einem aktiven MFT-Objektiv tun würden– entweder über das Menü „Kamerasteuerung“
eines ATEM Mischers oder über die anderen Fernbedienungsinterfaces, auf die Sie über das
Expansionskabel der Micro Studio Camera 4K zugreifen können. Eine Liste unterstützter
digitaler B4-Objektive finden Sie im Blackmagic Design Support Center unter
www.blackmagicdesign.com/de/support/faq/59011.
6 S.Bus-Digitalservo
Wenn Sie mithilfe des Futaba-J-Kabels einen kompatiblen S.Bus-Empfänger anschließen,
stehen Ihnen 17 S.Bus-Kanäle zur Verfügung, die mit Funktionen der Kamera belegt und
daraufhin fernbedient werden können. Kanal 18 ist als Reset-Schalter reserviert, damit die
Kamera auf ihre Standardbelichtungseinstellungen zurückgesetzt werden kann. Zu diesen
Funktionen zählen Fokus, Servo-Zoom, Blendeneinstellungen und andere. Zusätzliche
Informationen zu Mapping-Funktionen finden Sie unter „Remote-Einstellungen“ in
diesem Handbuch.

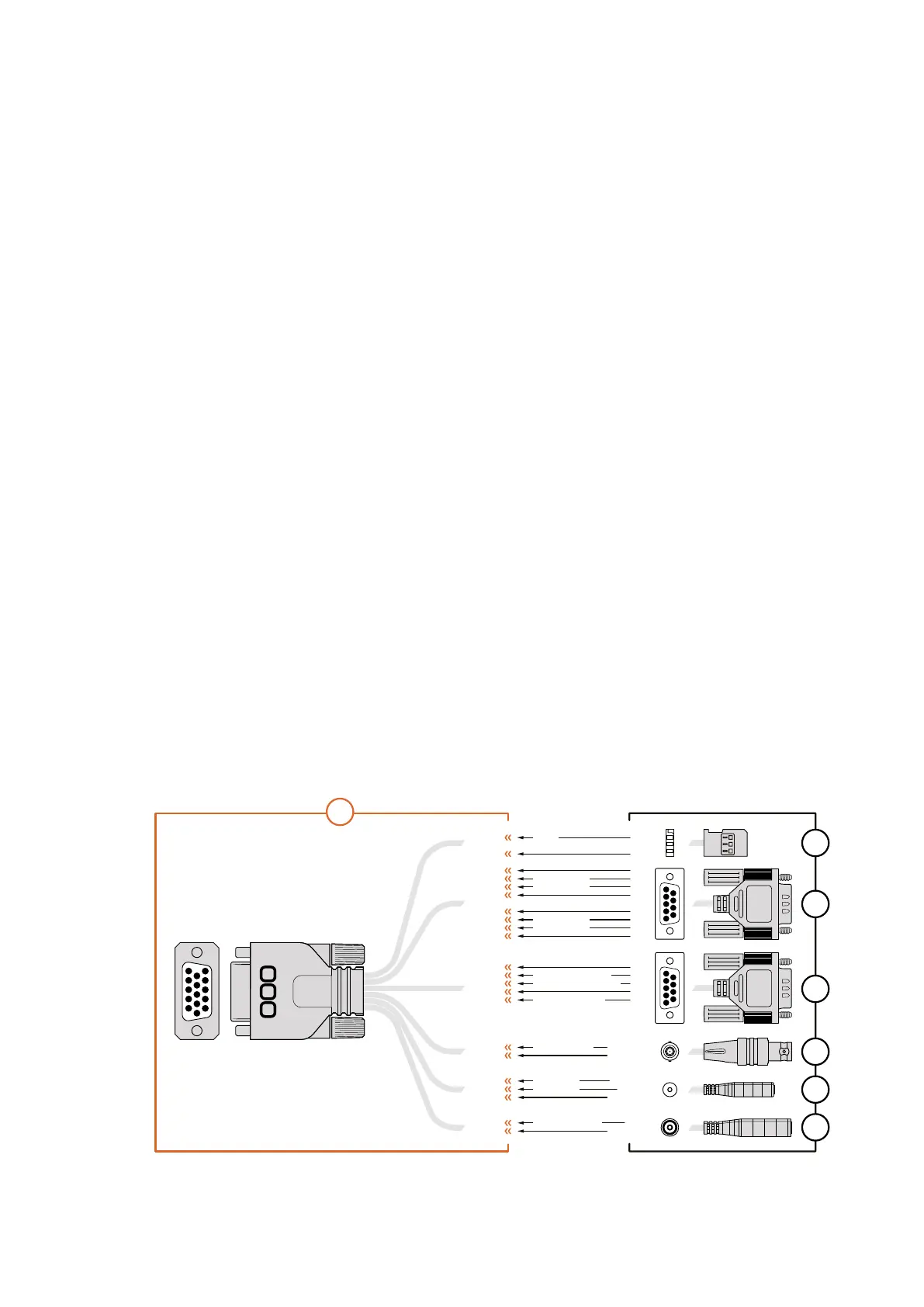

Anschlussdiagramm für das Blackmagic Micro
Studio Camera 4K Expansionskabel
Wenn Sie mit dem Expansionsport der Blackmagic Micro Studio Camera 4K arbeiten, wollen Sie unter
Umständen auf nur zwei Funktionen zugreifen. Vielleicht möchten Sie bei gleichzeitigem Empfang von
12V-Netzstrom und eines Referenzsignals ein aufgesetztes B4-Broadcastobjektiv steuern. Wählen Sie
zur Bereitstellung dieser Funktionen einfach den geeigneten Verbinder aus und ignorieren Sie
zusätzliche, unbenutzte Verbinder.
Das folgende Diagramm dient als Vorlage, um das mitgelieferte Expansionskabel oder Ihre eigenen
Kabel korrekt miteinander zu verdrahten und anzuschließen. Alle verfügbaren Pole sind im Bereich P1
aufgelistet, während die Untergruppen für spezielle Funktionen mitsamt Skizze für den jeweiligen
Verbinder in den Bereichen P2 bis P7 zu finden sind.
1
2
3
1
2
3
4
5
6
7
8
9
1
2
3
4
5
WEITERE
MITTE
SCHAFT
PIN
SCHAFT
SPITZE
RING
SCHAFT
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
P2
P3
P4
P5
P6
P7
P1
1
2
3
4
5
11
12
13
14
15
6
7
8
9
10
S. Bus
2
ERDUNG
1 Erdung
2 S.Bus
3 PTZ RS422 Tx-
4 Erdung
5 Referenzeingang
* Über den Stromeingang der Kamera wird auch das Objektiv gepowert. Vermeiden Sie bei Einsatz Ihrer eigenen Stromzufuhr überhöhte Spannungen, da diese ggf. das Objektiv beschädigen.
6 Stromeingang +12V
7 Erdung
8 PTZ RS422 Tx+
9 LANC-Daten
10 LANC-Strom
11 Erdung
12 PTZ RS422 Rx-
13 PTZ RS422 Rx+
14 B4 Objektivsteuersignale senden
15 B4 Objektivsteuersignale empfangen
ERDUNG
12
8
ERDUNG
ERDUNG
13
3
ERDUNG
ERDUNG
14
15
ERDUNG
6
5
ERDUNG
6
ERDUNG
9
10
ERDUNG
PTZ RS422 Rx-
PTZ RS422 Tx+
PTZ RS422 Rx+
PTZ RS422 Tx-
B4 Objektivsteuersignale senden
B4 Objektivsteuersignale empfangen
Stromeingang +12V *
Referenzeingang
LANC-Strom
LANC-Daten
Stromeingang +12V
ANSCHLUSSBELEGUNG
