Blackmagicdesign Studio Camera User Manual

18 Кнопки навигации
Используются для перехода по меню на ЖК-дисплее.
19 SET
Кнопка для подтверждения выбранной настройки меню.
20 Кнопка DISPLAY
Позволяет включать иотключать вывод параметров на дисплей.
21 Кнопка MENU
Используется для доступа кменю на ЖК-дисплее.
22 Кнопка питания
Нажмите, чтобы включить Blackmagic Studio Camera. Нажмите иудерживайте,
чтобы выключить камеру. Подробнее см. раздел «Настройки кнопок».

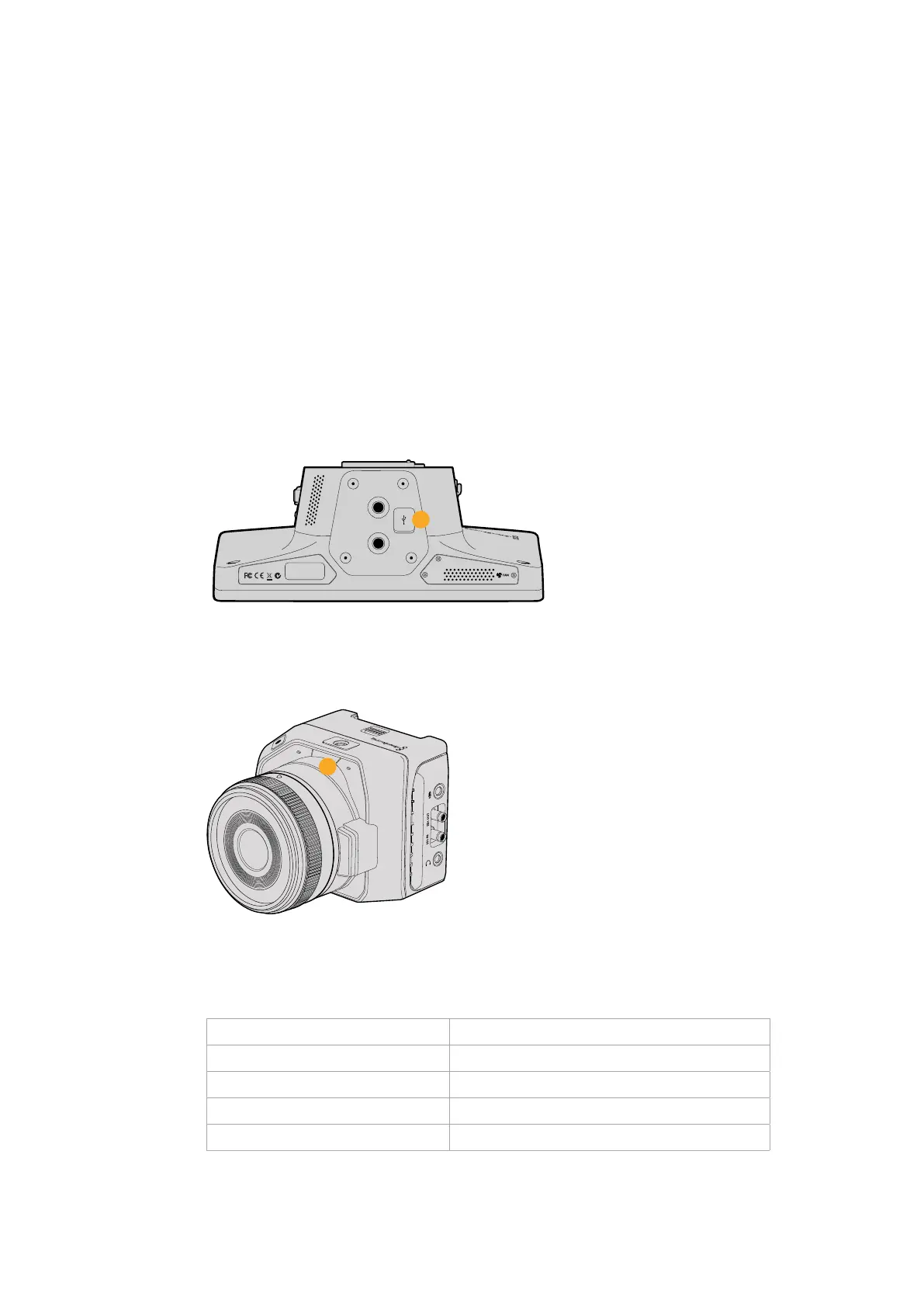

Нижняя панель
23 USB
Порт USB Mini-B для обновления прошивки. См. раздел "Blackmagic
Camera Setup".
Внешний вид Blackmagic Micro Studio Camera 4K
Передняя панель
1 Индикатор состояния
Показывает ведущему программы, сигнал какой камеры передается вэфир,
атакже сообщает о текущем состоянии камеры.
Возможны несколько вариантов индикации.
Белый Питание
Зеленый Просмотр
Красный В эфире
Поочередно красный иоранжевый Низкий заряд аккумулятора при работе вэфире
Поочередно белый иоранжевый Низкий заряд аккумулятора
Яркость индикатора состояния на Micro Studio Camera 4K можно изменить
всоответствующих настройках. Подробнее см. раздел «Настройки Camera».
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
23
1
423423Функции камеры

Blackmagicdesign Studio Camera Specifications

General

Power	12V DC
Frame Rates	23.98, 24, 25, 29.97, 30
Audio Input	2 x XLR
Video Output	HDMI, 6G-SDI, 3G-SDI
Power Input	12V DC
Connections	XLR
