Blackmagicdesign Studio Camera User Manual

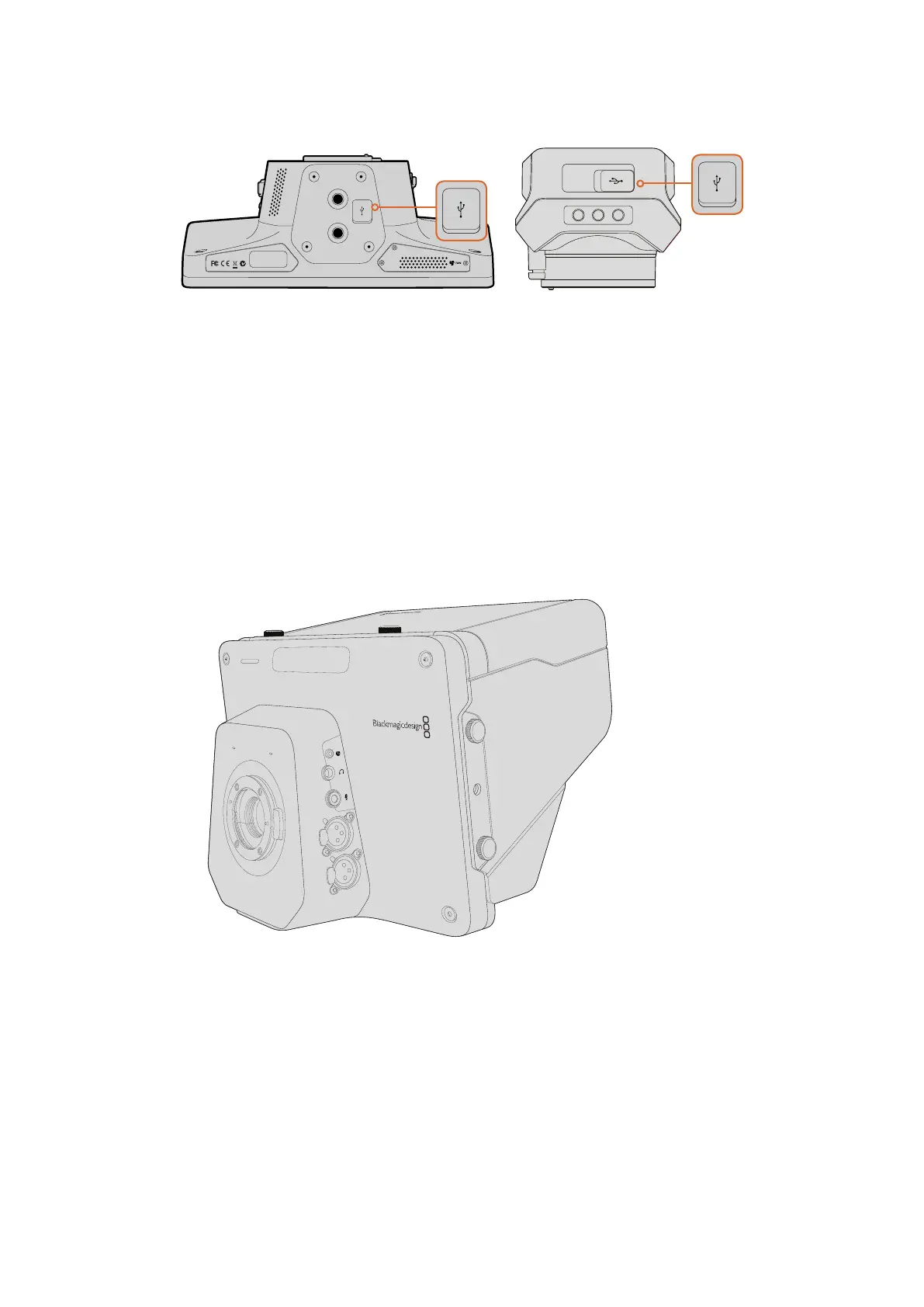

Порт Mini-B USB 2.0 расположен на нижней панели камеры
Установка аксессуаров
Солнцезащитная бленда
Камеры линейки Studio комплектуются складной солнцезащитной блендой для
установки на ЖК-дисплей при съемке вусловиях яркого освещения.
1 Подготовьте шесть винтов, входящих вкомплект поставки Studio Camera.
2 Совместив отверстия на бленде сточками крепления на камере, закрутите по
два винта на верхней ибоковых поверхностях камеры.
Другие аксессуары
В студии можно поместить камеру на штатив ииспользовать рельсовые системы для
больших телеобъективов ителесуфлеров. Для работы вмобильных условиях могут
потребоваться микрофоны, внешние аккумуляторные батареи или LANC-контроллеры
удаленного доступа. Камера имеет два монтажных отверстия диаметром 3/8дюйма на
нижней панели иотверстия 1/4дюйма по бокам инаверху корпуса.
Это позволяет создавать собственную конфигурацию для производства программ
любой сложности.
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICAL OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICAL OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
1
1
3
PUSH
2
2
1
3
PUSH
2
447447Работа с ATEM Software Control

Blackmagicdesign Studio Camera Specifications

General

Power	12V DC
Frame Rates	23.98, 24, 25, 29.97, 30
Audio Input	2 x XLR
Video Output	HDMI, 6G-SDI, 3G-SDI
Power Input	12V DC
Connections	XLR
