возвращается ксрединной точке. Впримере ниже значение 44 соответствует
крайнему нижнему положению джойстика, значение 212 — крайнему верхнему
положению, а значение 128 — нейтральному положению.
Максимум
212
Нейтральное положение
128
Минимум
44
Если джойстик используется для управления настройкой Gain вторым способом,
после каждого движения вверх выполняется возврат внейтральное положение,
что позволяет ступенчато увеличивать усиление взаданном диапазоне
(например, от 0дБ до 6дБ).
Эту информацию можно отправить вчисловой форме на контроллер другого типа.
Вданном примере последовательность значений 128, 212 и128 будет восприниматься как
команда пошагового увеличения настройки Gain вдиапазоне от 0дБ до 6дБ.
Способ передачи команд на камеру зависит от их вида ивыбранной системы контроля.
Пульты сподпружиненными элементами, которые возвращаются висходное положение,
широко применяются для управления авиамоделями идронами.
При использовании пультов ДУ компании Futaba одни функции больше подойдут для
поворотных ручек ианалоговых рычагов, а для управления другими лучше выбрать
переключатели.
Настройки кнопок
Изменение настроек объектива
Blackmagic Studio Camera поддерживает электронное управление объективом для
изменения таких настроек, как диафрагма иавтоматический фокус. Функция выделения
контуров создает зеленую кромку вокруг наиболее резких элементов изображения,
помогая правильно установить фокус. Контуры выделяются только на ЖК-дисплее ине
выводятся сSDI-сигналом.
FOCUS

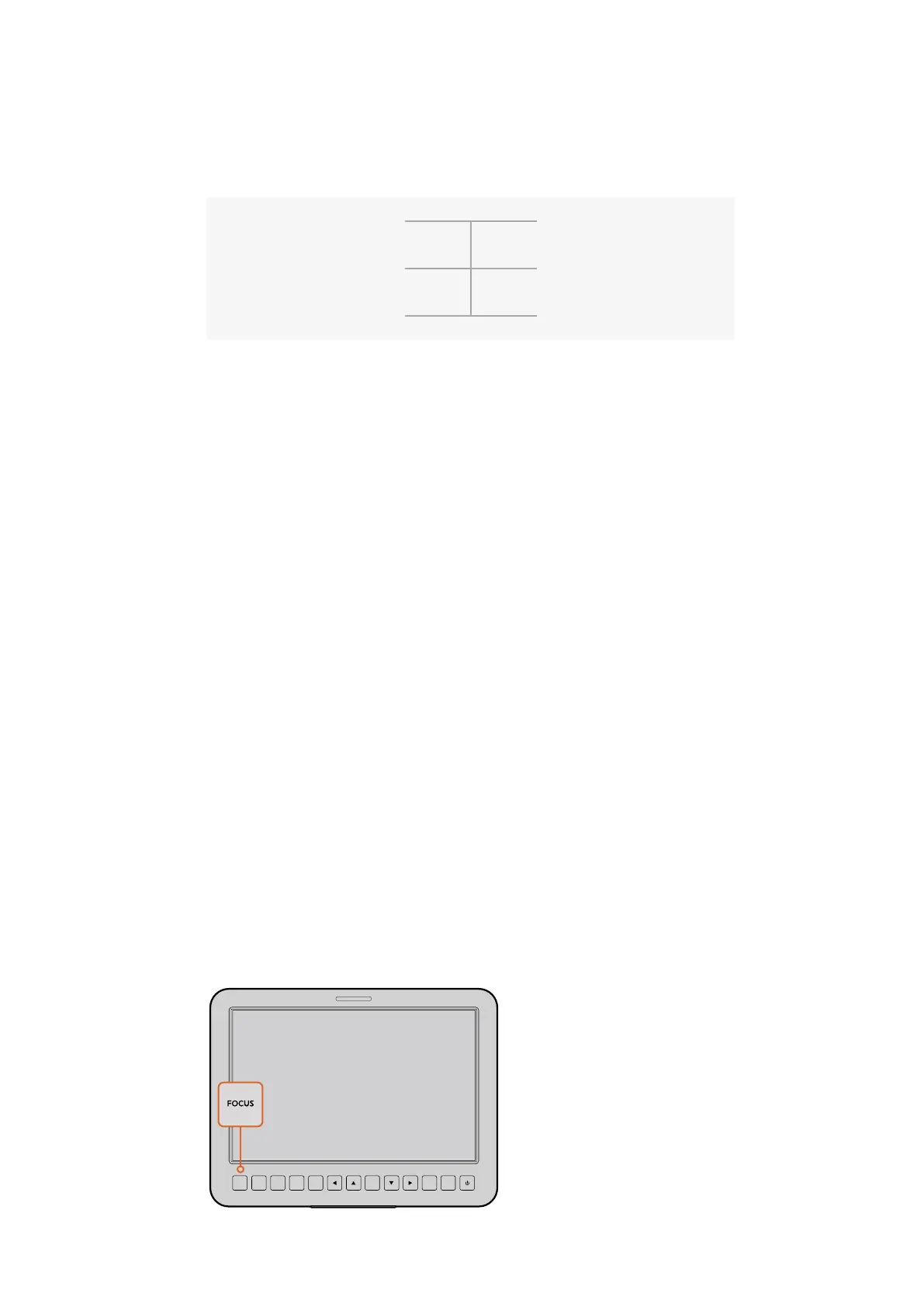

Если на Studio Camera используется объектив сфункцией автофокуса, нажмите
кнопку FOCUS для выделения контуров изображения или автоматической
установки фокуса. Для автоматической фокусировки нажмите кнопку один раз,
адля выделения контуров изображения используйте двойное
кратковременное нажатие.
Чтобы выделить контуры изображения при использовании объектива сручным
управлением, нажмите кнопку FOCUS один раз.
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
Для автоматической фокусировки
нажмите кнопку FOCUS.
Для выделения контуров
изображения используйте двойное
кратковременное нажатие.
440440Настройки
