Blackmagicdesign Studio Camera User Manual

Blackmagic Studio Camera –
右侧接口
光纤输入
/
输出
如果要获得光纤输入和输出，您必须选购并安装光纤
SFP
模块。此模块可连接工业标准
LC
连接头，
支持
Studio Camera HD
型号的
3
G-SDI
，以 及
Studio Camera
4
K
型号的
6
G-SDI
。光 纤 线 缆 用 途 广 泛 ，
因为电脑网络使用的也是此类线缆。光纤布线可长达
28
英 里 ，约
45
公里，这样的长度即使要求再高
的外景拍摄任务也绰绰有余。
同时连接光纤和
SDI
输入时，设备会使用先连接的那个输出口输出。请联系与您最近的
Blackmagic
Design
经销商购买
Blackmagic Studio Camera
光纤
SFP
模 块 。请 登 录 网 址
www.blackmagicdesign.
com/cn/resellers
，查 找 您 所 在 地 区 的 经 销 商 。
SDI
输出
SDI
输出接口可将
10
bit
4
:
2
:
2
视频输出到矩阵、监视器、
SDI
采集设备和广播级切换台等专业
SDI
视频
设备上。
Blackmagic Studio Camera HD
支持3G-SDI，
Studio Camera
4
K
支持
12
G-SDI
。
SDI
输入
摄影师可使用
SDI
输入接口查看
PGM
节 目 输 出 。只 需 按 下
PGM
按钮便可在摄影机实时输出画面和来
自控制室切换台的节目输出画面之间切换。
同时连接光纤和
SDI
输入时，设备会使用先连接的那个输出口输出。如果您使用
Blackmagic HyperDeck
Shuttle
等设备录制
Studio Camera
上 的 视 频 ，那 么
HyperDeck
的输出可以连接到摄影机的
SDI
输入，
以便您回放刚录制的内容。
同步输入
该输入具备同步锁相功能，可使用黑场或三电平同步信号校准多部摄影机信号。将多部摄影机与外
部同步信号进行同步锁相可以避免因设备不同步导致在摄影机画面之间切换时出现画面跳屏的现象。
电源
该
12
-
24
V
电源输入可为
Blackmagic Studio Camera HD
和
Blackmagic Studio Camera
4
K
连接电源，
也可为摄影机内的电池充电。电池充满后，
Studio Camera HD
机型可获得最长
4
小时 的电力，
Studio
Camera
4
K
机型最长为
3
小时。
Blackmagic Studio Camera
2
和
Studio Camera
4
K
2
不配备内部电池。
OPTICAL OUT
OPTICAL IN
SDI OUT
SDI IN
REF
12V
309

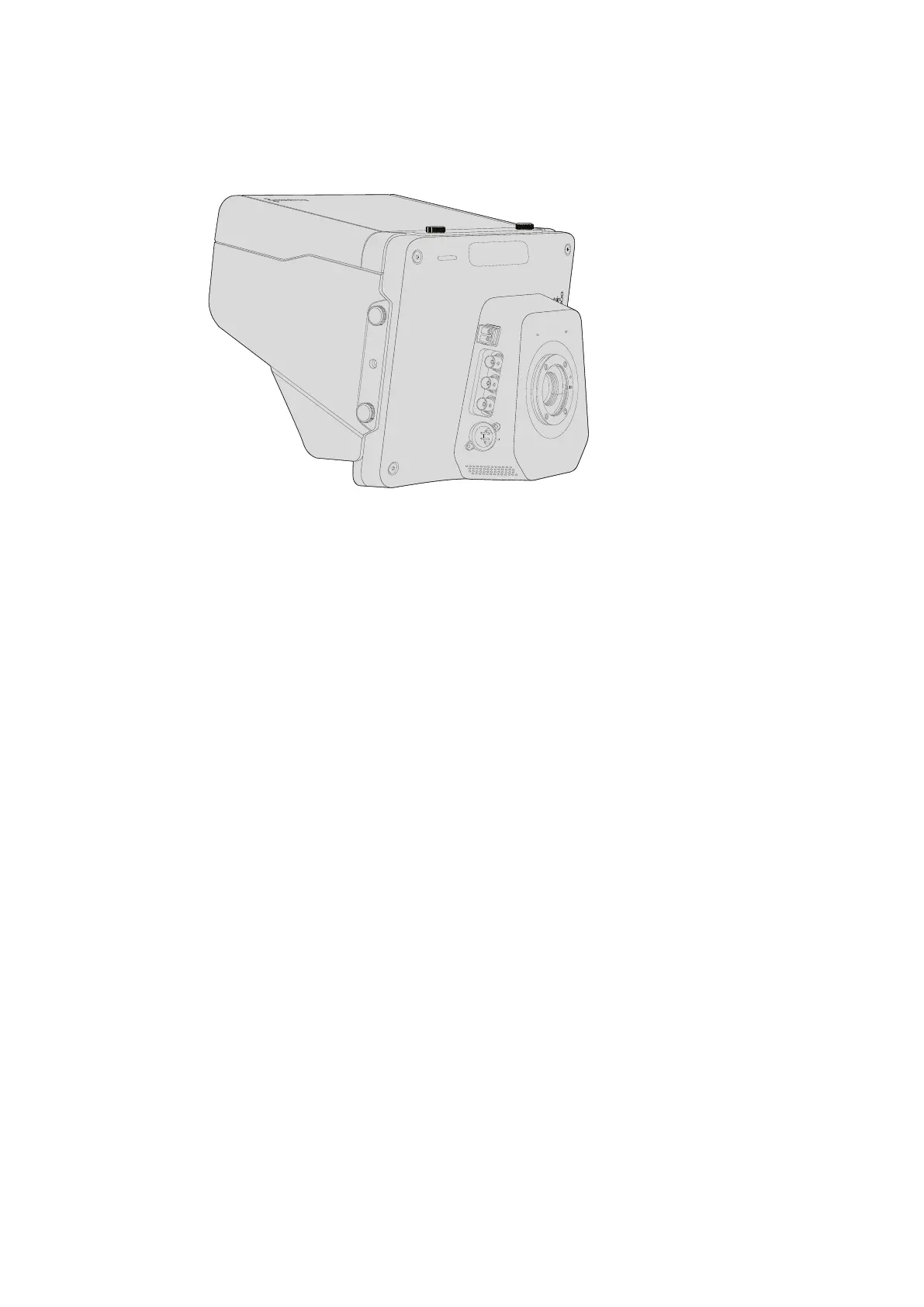

摄影机接口

Blackmagicdesign Studio Camera Specifications

General

Power	12V DC
Frame Rates	23.98, 24, 25, 29.97, 30
Audio Input	2 x XLR
Video Output	HDMI, 6G-SDI, 3G-SDI
Power Input	12V DC
Connections	XLR
