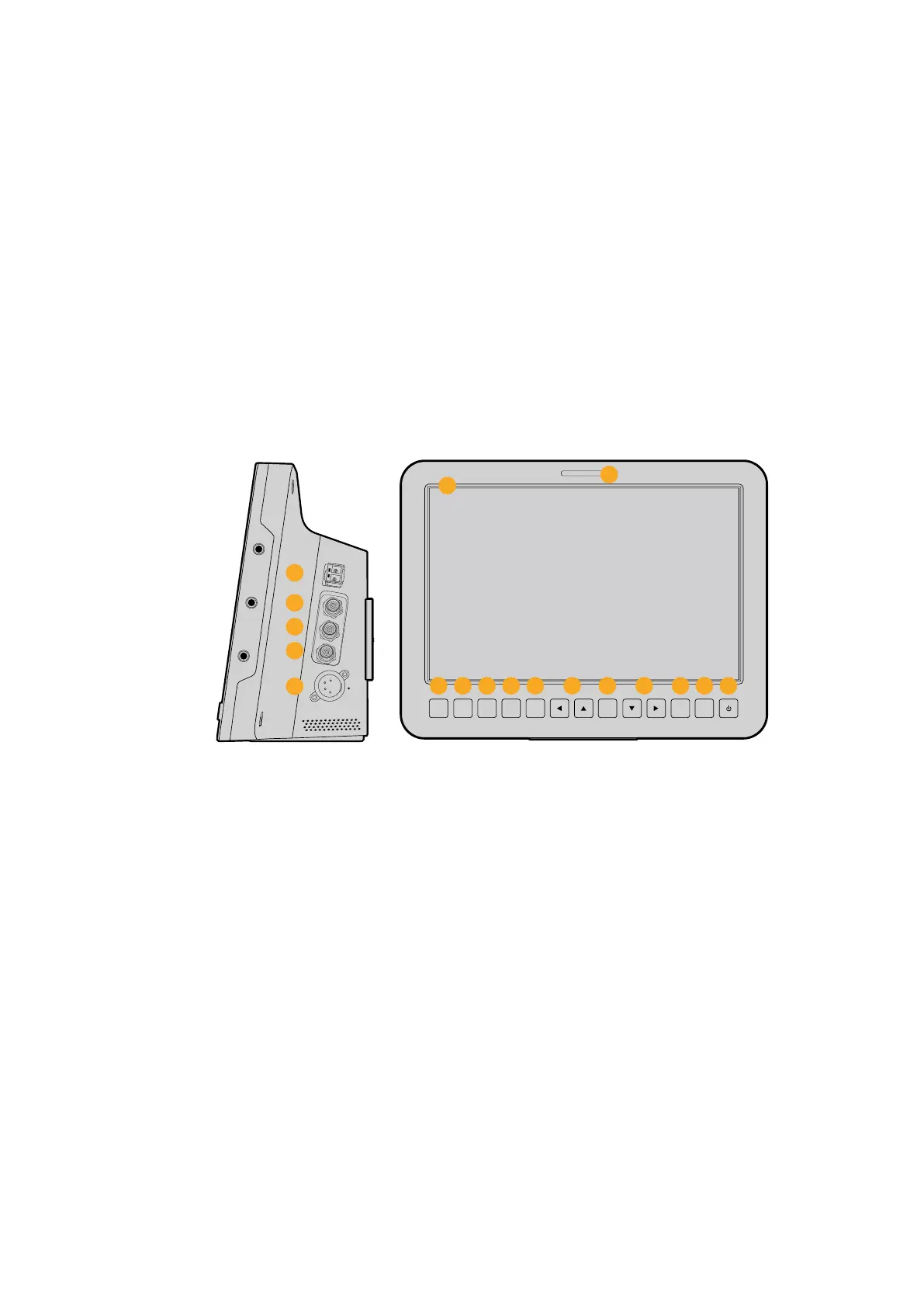

Правая сторона
6 OPTICAL IN иOPTICAL OUT
Оптический вход ивыход позволяют передавать сигнал на расстояние до 45 км
при установке дополнительного модуля SFP.
7 SDI OUT
Выход SDI для подключения квидеомикшеру или другому устройству.
8 SDI IN
Вход SDI позволяет оператору просматривать программное изображение (PGM).
9 REF
Вход для синхронизации нескольких камер c помощью сигнала blackburst или
tri-level.
10 Силовой разъем
Вход 12–24 В для подключения источника питания и зарядки встроенной
аккумуляторной батареи (при ее наличии). Подробнее см. раздел «Blackmagic
Studio Camera — правая сторона».
Задняя панель
11 10-дюймовый ЖКДИСПЛЕЙ
Предназначен для просмотра сигнала камеры, программного изображения
иработы сменю. Подробнее см. «Настройки мониторинга».
12 Индикатор состояния на задней панели
Предназначен для оператора. Если индикатор горит, сигнал камеры
передается вэфир.
13 Кнопка FOCUS
Нажмите один раз для автоматической фокусировки идва раза для выделения
контуров изображения на ЖК-дисплее.
14 Кнопка IRIS
Нажмите один раз для автоматической установки экспозиции.
15 Кнопка PTT
Нажмите иудерживайте для передачи голосового сигнала. Нажмите два раза
подряд для включения связи. Нажмите еще раз для возврата кисходной
настройке.
16 Кнопка PGM
Нажмите кнопку PGM для переключения между сигналом камеры ипрограммным
изображением, поступающим свидеомикшера ваппаратной.
17 Кнопка LUT
В настоящее время не используется.
SDI OUT
OPTICAL OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
6
7
8
9
10
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
11
12
13 14
15
2016 21
17
221918 18
422422Функции камеры
