Rechte Kameraseite
6 OPTICAL OUT und OPTICAL IN
Sofern das optionale SFP-Glasfasermodul installiert ist, ermöglichen die Glasfaserein- und
ausgänge Kabelstrecken von bis zu 45 Kilometern.
7 SDI OUT
SDI-Ausgang zum Anschluss an einen Mischer oder andere Geräte.
8 SDI IN
Über den SDI-Eingang kann der Kamerabediener das ausgegebene Programm
(PGM) sichten.
9 REF
Erlaubt die Synchronisierung mehrerer Kameras mit Genlock über ein Black-Burst- oder
Tri-Level-Referenzsignal.
10 Stromversorgung
12–24V-Buchse für die Stromversorgung und – wo möglich –zum Aufladen des Akkus.
Näheres finden Sie im Abschnitt „Blackmagic Studio Camera – rechte Kameraseite“ in
diesem Handbuch.
Kamerarückseite
11 10"-LCD
Für das Monitoring der Live-Kamera- oder Programmausgabe oder zur Menüansicht. Näheres
finden Sie im Abschnitt „Einstellungen für das Monitoring“ in diesem Handbuch.
12 Rückwärtiges Tally-Licht
Im erleuchteten Zustand zeigt es dem Kamerabediener an, dass seine Kamera gegenwärtig
auf Sendung ist.
13 FOCUS-Taste
Einmaliges Drücken der FOCUS-Taste zur automatischen Scharfstellung oder zweimaliges
Drücken zur Anzeige von Focus Peaking auf dem LCD.
14 IRIS-Taste
Einmaliges Drücken für die Belichtungsautomatik Auto Exposure.
15 PTT-Taste
Push-to-Talk-Taste zum Sprechen gedrückt halten. Zweimaliges Drücken der PTT-Taste
in schneller Folge ermöglicht die handfreie Kommunikation. Erneutes Drücken setzt die
Funktion auf den Ausgangszustand zurück.
16 PGM-Taste
Das Drücken der Programmtaste bewirkt den Wechsel zwischen der Live-Kameraausgabe
und der Programmausgabe vom Mischer-Regieraum.
17 LUT-Taste
Die Look-Up-Table-Taste ist gegenwärtig nicht ausgeführt.
18 Pfeiltasten für die Menünavigation
Die Pfeiltasten dienen zur Navigation durch das LCD-Menü.

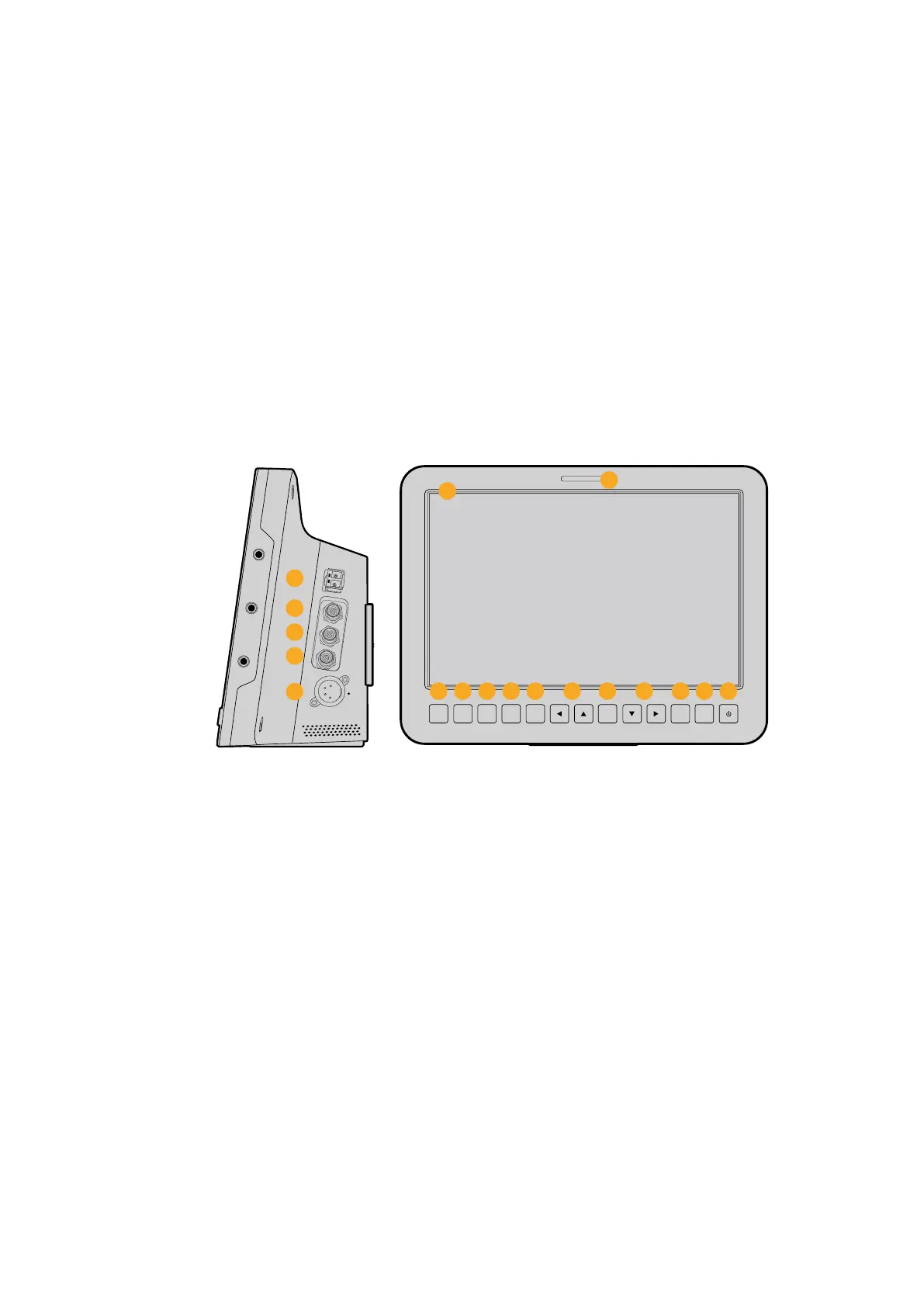

SDI OUT
OPTICAL OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
6
7
8
9
10
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
11
12
13 14
15
2016 21
17
221918 18
186186Funktionsmerkmale der Kamera
