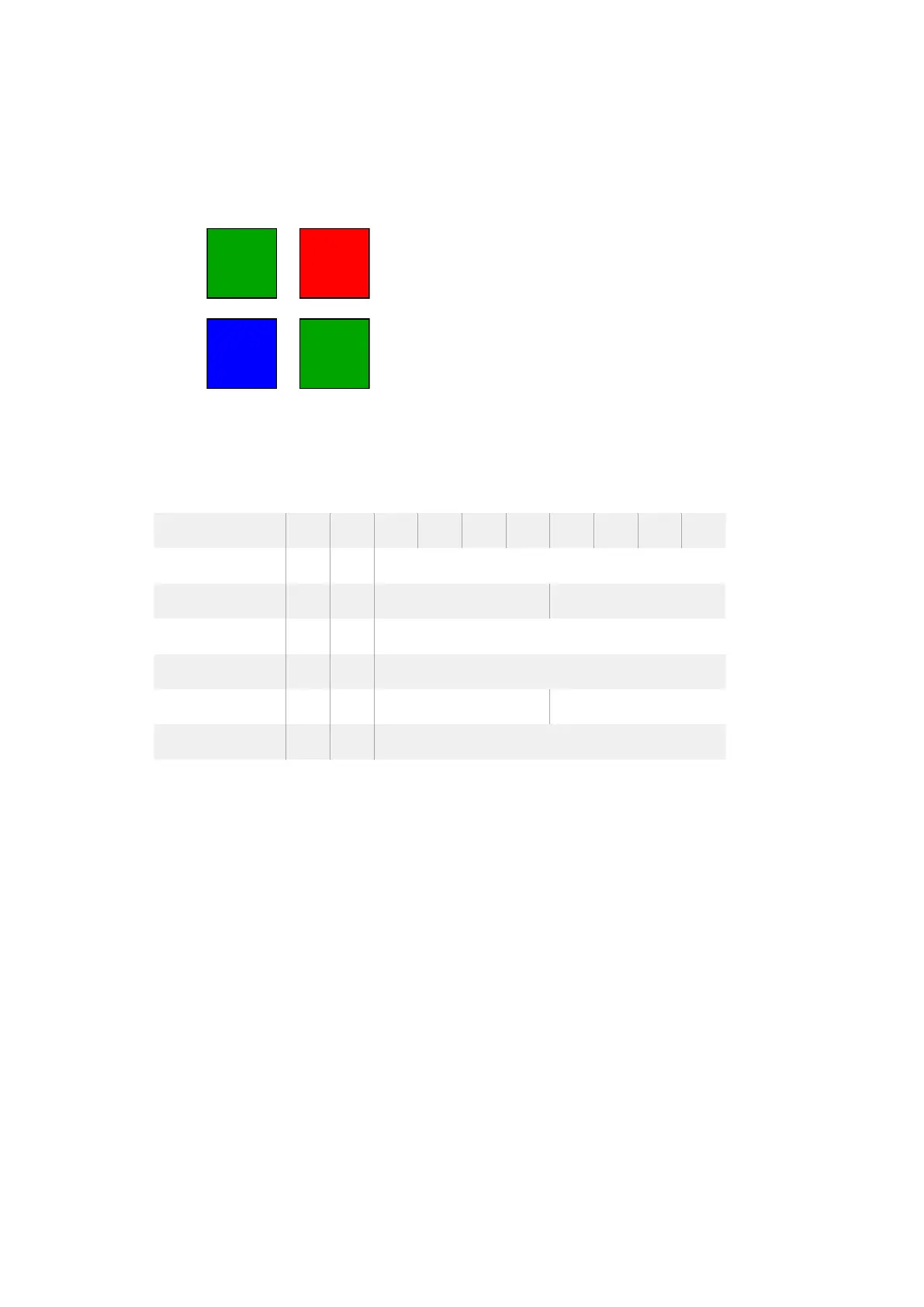

Anordnung des Bayer-Musters
Das Bayer-Muster des RAW-Frames stellt Informationen zur Verfügung, die von der Blackmagic Micro
Studio Camera 4K fürs De-Bayering der RAW-Datenausgabe benötigt werden. Die Anordnung des
Bayer-Musters im RAW-Frame ist GRBG bzw. Grün, Rot, Blau, Grün.
Packing
Packing beschreibt die Art, in der RAW-Daten verpackt oder angeordnet werden. Dabei ist es wichtig
zu verstehen, wie die Daten verpackt wurden, damit sie korrekt entpackt werden können. Der
RAW-Frame wird in den aktiven Bildbereich eines standardmäßigen UHD-422-SDI-Frames gepackt.
Dabei wird das folgende Schema verwendet:
9 8 7 6 5 4 3 2 1 0
SDI(0,0) CB
0 1 RAW (0,0)[7:0]
SDI(0,0)Y
0 1 RAW(1,0)[3:0] RAW(0,0)[11:8]
SDI(1,0) CR
0 1 RAW(1,0)[11:4]
SDI(1,0) Y
0 1 RAW (2,0)[7:0]
SDI(2,0) CB
0 1 RAW(3,0)[3:0] RAW(2,0)[11:8]
SDI(2,0) Y
0 1 RAW(3,0)[11:4]
Das horizontale und vertikale Blanking bleibt vom regulären SDI-Ausgabemodus unverändert.
Wie oben dargestellt werden 4 RAW-Pixel in 3 SDI-Pixel gepackt, sodass jede Ultra-HD-Zeile 3840 x
4/3 = 5120 RAW-Pixel enthält. Der gesamte RAW-Frame ist somit in den ersten 1658 Zeilen der 2160
aktiven SDI-Zeilen enthalten. Die übrigen Pixel im SDI-Frame werden sowohl für Y als auch für C auf
0x100 eingestellt.
Der RAW-SDI-Frame sollte in Form von unkomprimierten 422-Daten aufgezeichnet und entsprechend
der obigen Tabelle entpackt werden.
Aufzeichnen des RAW-Signals
Sie können das RAW-Signal als unkomprimierte QuickTime-Datei mithilfe eines Blackmagic
HyperDeck Studio Pro oder eines anderen Geräts aufzeichnen, das unkomprimierte Aufzeichnungen
unterstützt.
Entpacken der RAW-Daten
Sobald Sie über eine QuickTime-Aufzeichnung der RAW-Daten verfügen, muss das Signal entpackt
werden, damit Sie das De-Bayering-Verfahren auf die Bilddaten vom Sensor anwenden können.
0,0 1,0
0,1 1,1
