Blackmagicdesign Studio Camera User Manual

Conecte el modelo Studio Camera a cualquiera de las entradas SDI del mezclador.
Conexión mediante fibra óptica
1 Después de instalar el módulo SFP en la cámara, conecte un dispositivo ATEM Studio
Converter mediante un cable de fibra óptica.
2 Conecte una salida SDI de dicho dispositivo a cualquier entrada SDI del mezclador.
3 Conecte cualquier salida SDI del mezclador a la entrada SDI del dispositivo. Nótese que no
es posible transmitir la señal de control a través de las salidas para el modo de visualización
múltiple o la reducción de la definición original de las imágenes.
4 Presione el botón MENU en la cámara. Seleccione la opción Studio Settings y luego
modifique el campo Camera Number de forma que coincida con la entrada del mezclador.
Por ejemplo, si la cámara está conectada a la entrada Cam 1, el valor también deberá ser 1.
De este modo, es posible asegurarse de que la señal se envía a la cámara correcta.
Compruebe la asignación de los botones en las preferencias del programa ATEM Software Control
para asegurarse de que hayan sido vinculados a la cámara correcta. Después de establecer la
conexión, el usuario dispondrá de un sistema de señalización que indica si la cámara está al aire
mediante el uso de la luz piloto. Al mismo tiempo, podrá ver la señal principal transmitida por el
mezclador en la pantalla de la misma presionando el botón PGM .

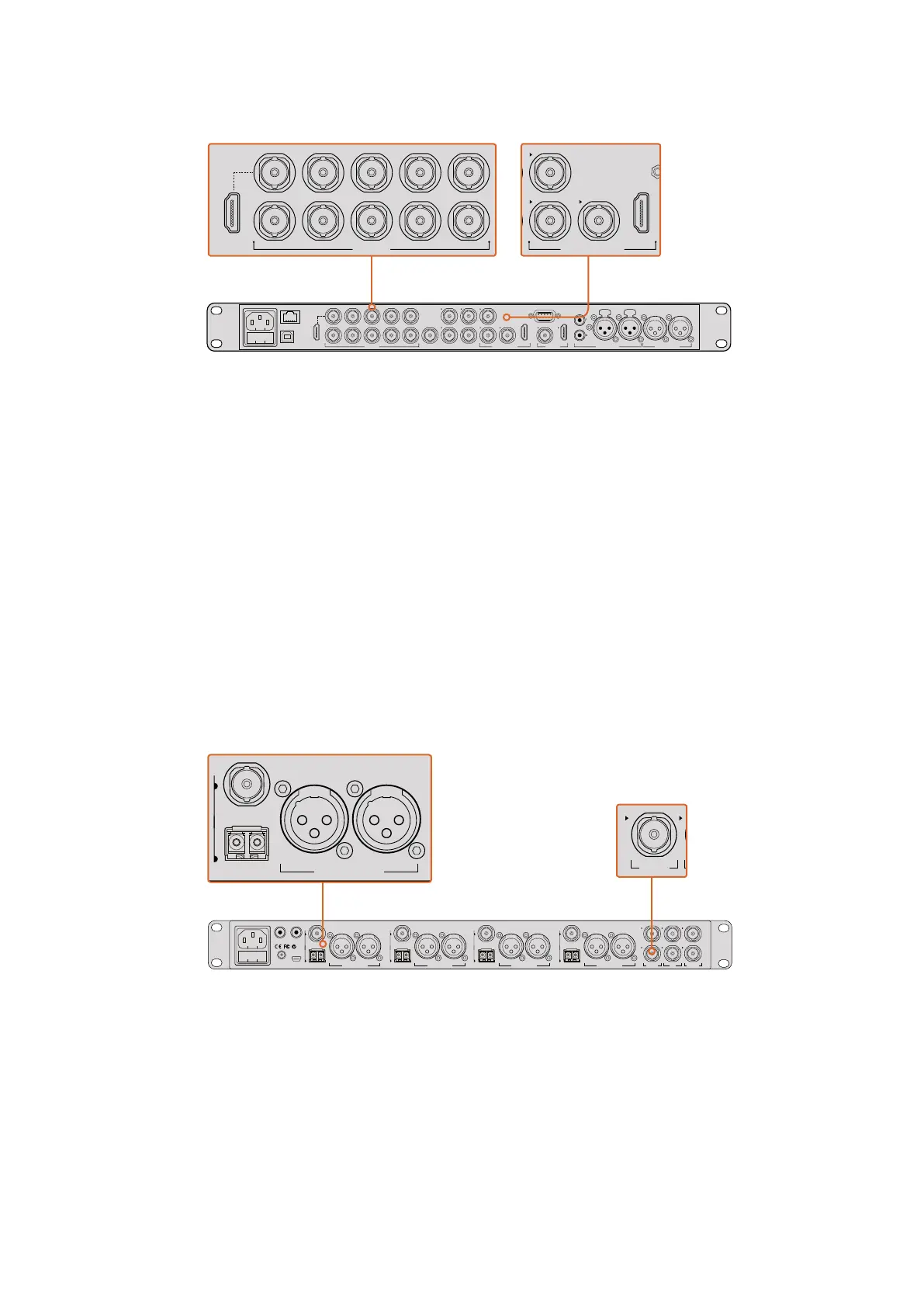

Conecte varios modelos Studio Camera mediante fibra óptica
utilizando un dispositivo ATEM Studio Converter.
