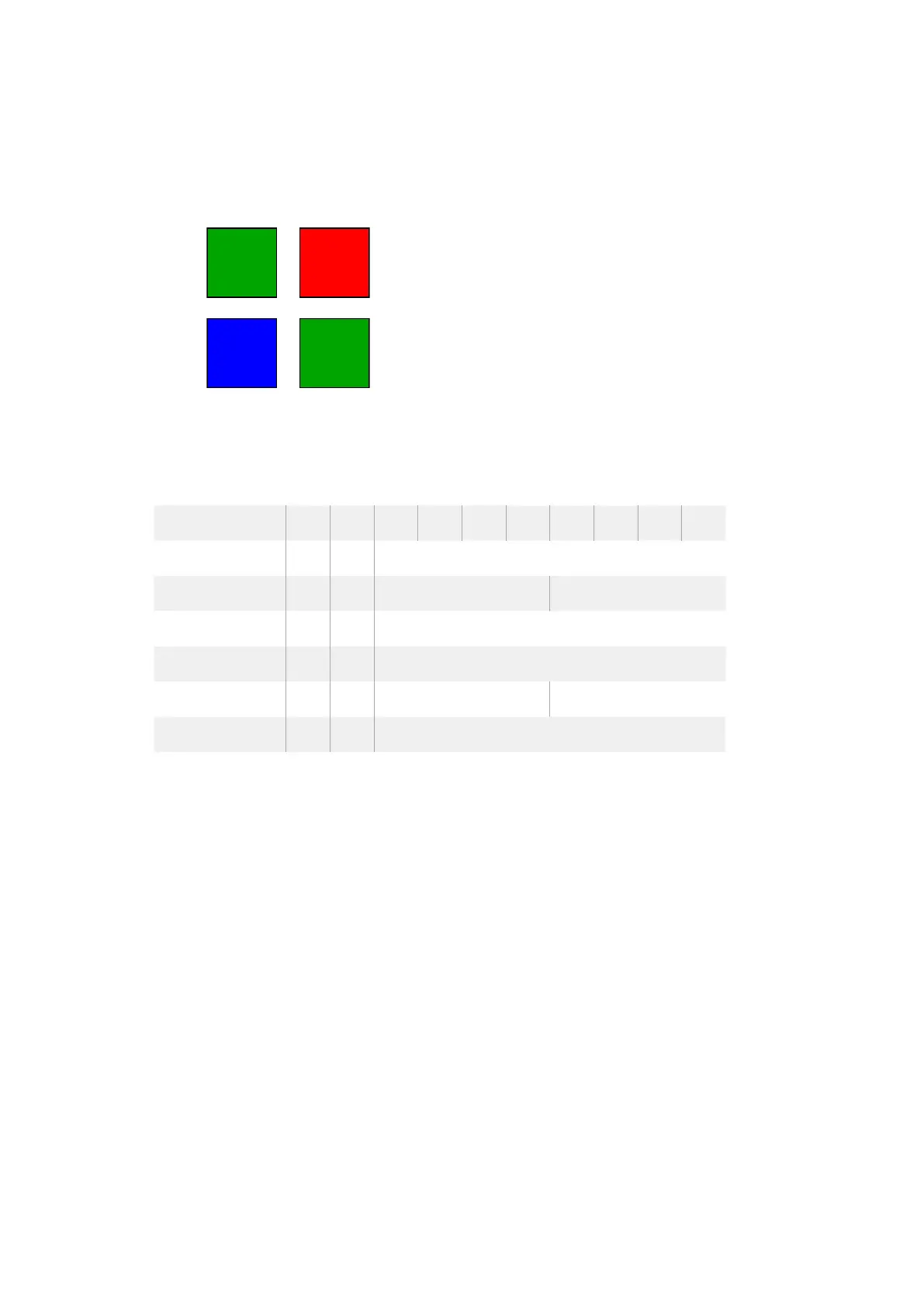

Distribución de Bayer
El filtro de Bayer en resolución RAW proporciona la información necesaria para que el modelo
Blackmagic Micro Studio Camera 4K pueda realizar la interpolación cromática al transmitir datos
RAW. La distribución de Bayer en formato RAW es GRBG (verde, rojo, azul, verde).
Paquetes de datos
Estos paquetes describen el modo en el que los datos RAW están organizados. Es importante
comprender la manera en la que estos se han formado, a fin de revertir el proceso correctamente.
Los datos RAW se concentrarán en el área activa de la imagen en una resolución estándar SDI UHD
422 usando el siguiente patrón reiteradamente:
9 8 7 6 5 4 3 2 1 0
SDI(0,0) CB
0 1 RAW (0,0)[7:0]
SDI(0,0)Y
0 1 RAW(1,0)[3:0] RAW(0,0)[11:8]
SDI(1,0) CR
0 1 RAW(1,0)[11:4]
SDI(1,0) Y
0 1 RAW (2,0)[7:0]
SDI(2,0) CB
0 1 RAW(3,0)[3:0] RAW(2,0)[11:8]
SDI(2,0) Y
0 1 RAW(3,0)[11:4]
Los intervalos de supresión horizontales y verticales permanecerán del mismo modo al transmitir el
contenido por la salida SDI.
Tal y como se muestra en la tabla, cuatro pixeles RAW formarán un paquete de tres pixeles SDI, por
lo que cada línea UHD contendrá 3840x4/3=5120 pixeles RAW, mientras que la totalidad de la
imagen se mostrará en las primeras 1658 líneas de las 2160 líneas SDI activas. El resto de pixeles en
la resolución SDI se colocarán en 0x100, tanto para Y como C.
La captura de contenidos SDI RAW debe realizarse en archivos sin compresión 422. Asimismo, debe
deshacerse de acuerdo con la tabla anterior.
Grabación de la señal RAW
Es posible grabar la señal RAW en archivos QuickTime al emplear un grabador Blackmagic
HyperDeck Studio Pro u otro dispositivo compatible con la captura y reproducción de formatos
sin compresión de 10 bits.
Descomprimir datos RAW
Una vez obtenido el archivo QuickTime, será necesario descomprimir la señal a fin de aplicar la
interpolación cromática de los datos de la imagen capturada por el sensor.
0,0 1,0
0,1 1,1
294294Información para desarrolladores
