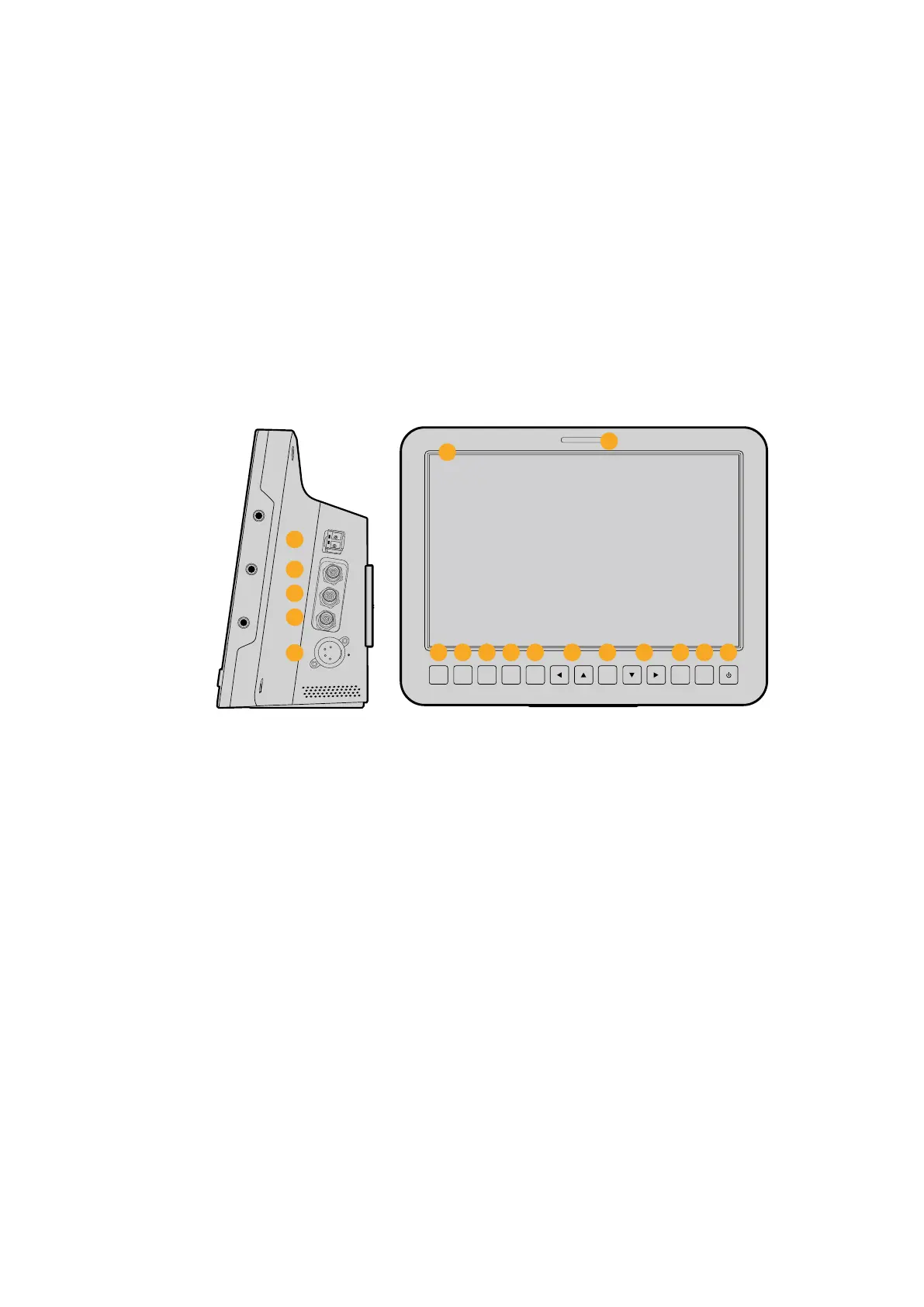

右面板
6 光纤输入
/
输出
光纤输入和输出接口，安装选购的
SFP
光纤模块后可实现长达约
45
公里的传输距离。
7
SDI
输出
SDI
输出接口可连接到切换台或其他设备。
8
SDI
输入
摄影师可使用
SDI
输入接口查看
PGM
节目输出。
9 同步输入
具备同步锁相功能，可使用黑场或三电平同步信号校准多部摄影机信号。
10 电源
12
–
24
V
电源输入接口，可用于连接电源或为电池充电。详情请参阅本手册“
Blackmagic
Studio
Camera
-
右 侧 接 口 ”部 分 的 内 容 。
后面板
11
10
英寸
LCD
屏幕
实时监看摄影机输出画面或节目输出画面，也可用来查看菜单。详情请参阅本手册“监
看 设 置 ”部 分 的 内 容 。
12 机身背面的
Tally
提示灯
当该摄影机的信号画面处于“播出”状态时，该指示灯会亮起以提醒摄影师注意。
13
FOCUS
对焦按钮
按此按钮一次可自动对焦，按两次可在
LCD
屏幕上显示峰值对焦。
14
IRIS
光圈按钮
按此按钮一次可自动曝光。
15
PTT
对讲按钮
按住按钮的同时说话。连按两次可开启免提通信。再次按下按钮可回到默认状态。
16
PGM
节目按钮
按此按钮可在摄影机实时拍摄画面和来自控制室切换台的节目输出画面之间切换。
17
LUT
查找表按钮
目前暂时不可用。
18 菜单导航按钮
可在
LCD
屏幕上浏览菜单。
19
SET
按钮
该按钮用来确认菜单选项。
SDI OUT
OPTICAL OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
6
7
8
9
10
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
11
12
13 14
15
2016 21
17
221918 18
304
摄影机功能
