Blackmagicdesign Studio Camera - Page 425

10 SDI OUT
Выход SDI для подключения квидеомикшеру, внешнему рекордеру или другому
устройству.
11 SDI IN
Вход SDI для управления камерой свидеомикшера АТЕМ или модуля
Blackmagic3G-SDI Arduino Shield.
12 Подключение гарнитуры
Разъем 3,5 мм для двусторонней связи при подключении гарнитуры iPhone
иAndroid. Дважды нажмите кнопку «пуск/пауза» на наушниках для включения
режима двусторонней связи, для отключения нажмите кнопку еще раз.

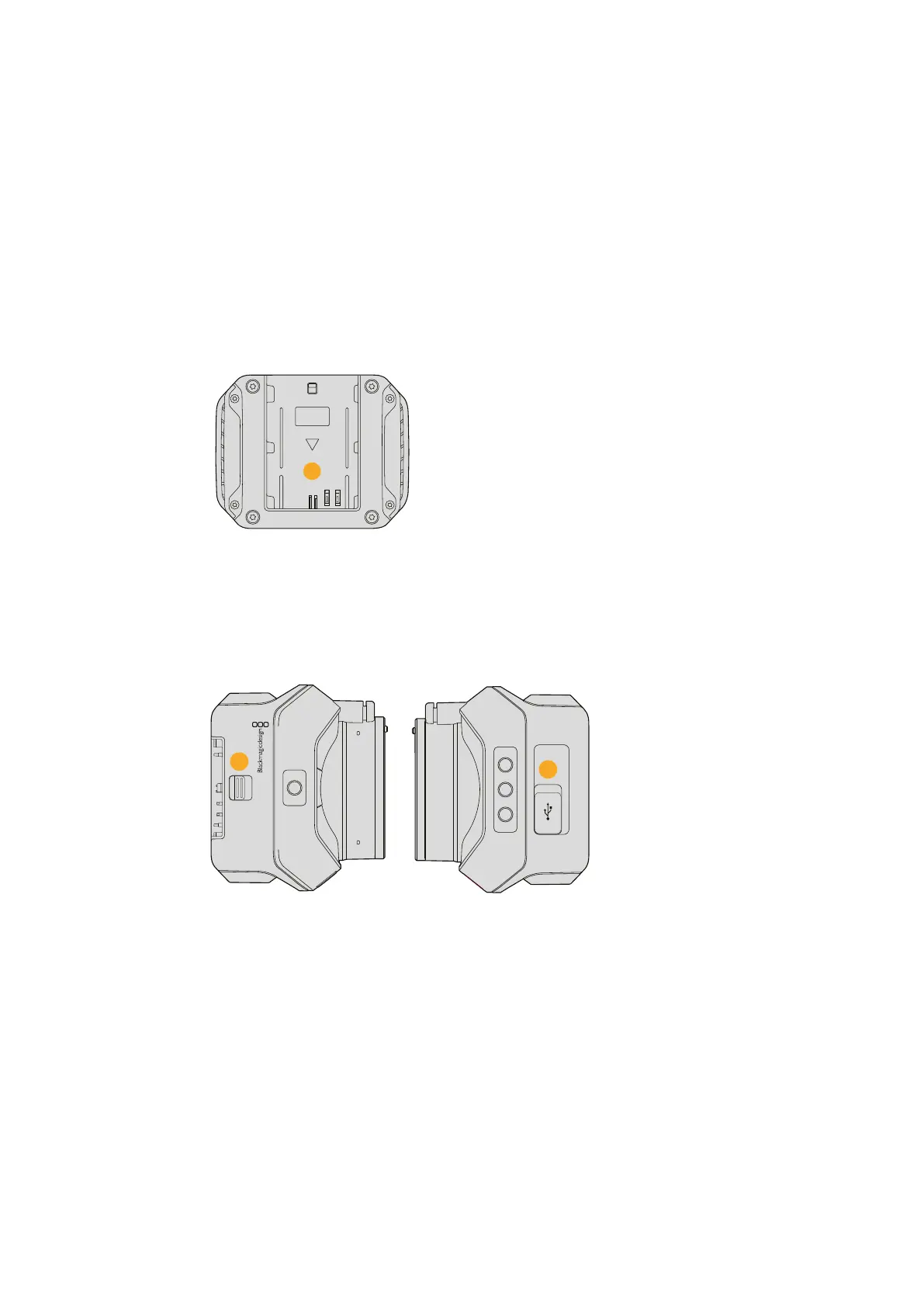

Задняя панель
13 Отсек для батареи
Blackmagic Micro Studio Camera 4K поставляется содной батареей LP-E6, которая
устанавливается ваккумуляторный отсек. При подключении камеры кисточнику
питания через порт расширения выполняется компенсационная зарядка
аккумулятора.
Верхняя панель
14 Извлечение батареи
Сдвиньте вперед, чтобы извлечь аккумуляторную батарею.
Нижняя панель
15 USB
Порт USB для обновления прошивки. См. раздел "Blackmagic Camera Setup".
13
14
15
425425Функции камеры
