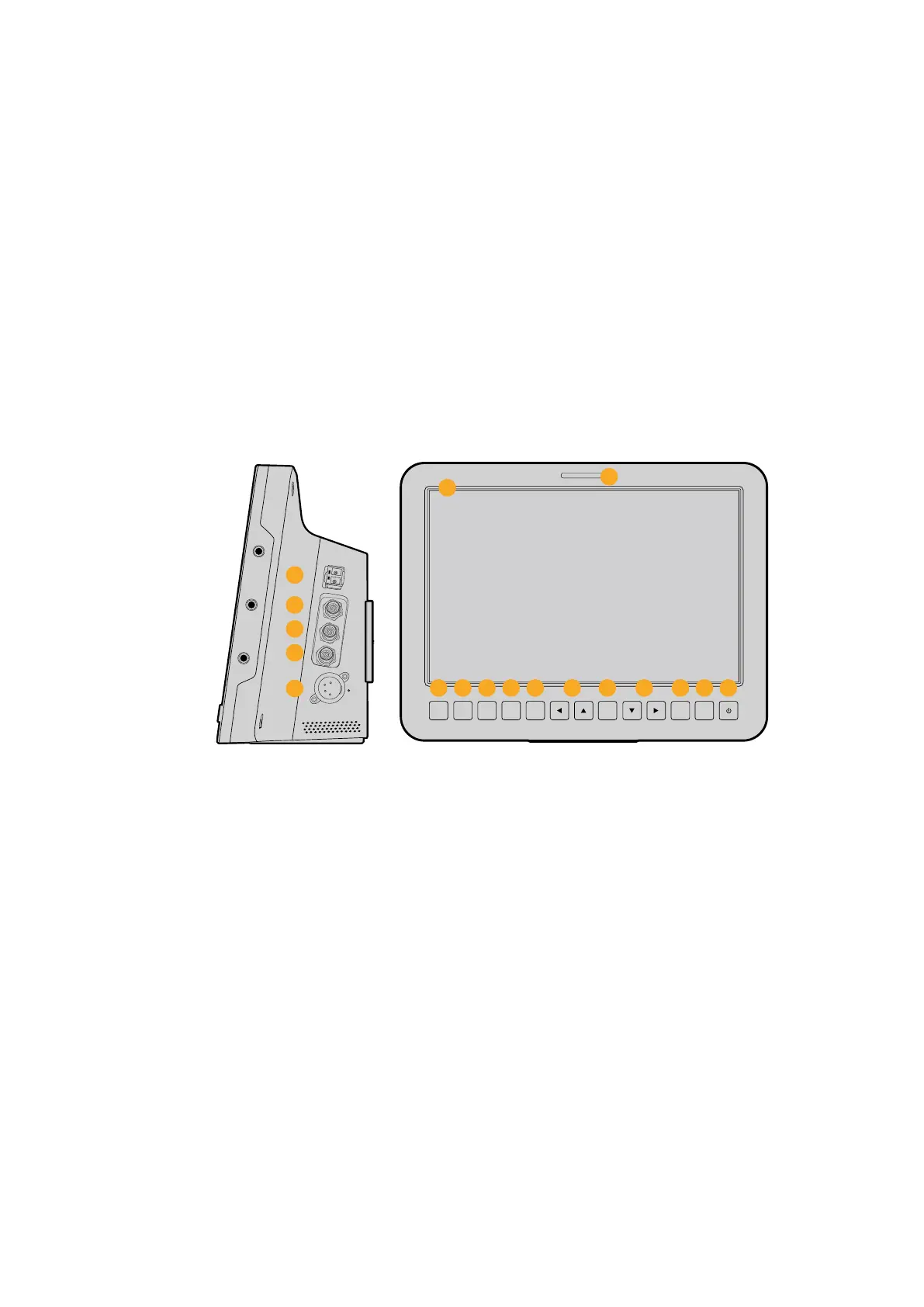

Lateral Direita do Painel
6 Entrada/Saída Óptica
A entrada e a saída óptica permitem que um cabo percorra até 45 quilômetros quando o
módulo óptico SFP opcional é encaixado.
7 Saída SDI
Saída SDI para conexão a um switcher ou outros dispositivos.
8 Entrada SDI
Permite que o operador de câmera visualize a saída de programa (PGM).
9 Entrada de Sincronização
Permite que múltiplas câmeras sejam “genlocadas” a um sinal de referência Black Burst ou
de três níveis.
10 Alimentação
Entrada de alimentação de 12 – 24 V para fonte de alimentação e carregamento de bateria,
quando aplicável. Consulte a seção ‘Blackmagic Studio Camera - Lateral Direita’ neste
manual para mais detalhes.
Painel Traseiro
11 LCD de 10”
Monitore a saída de câmera ao vivo ou a saída de programa ou visualize o menu. Consulte
a seção ‘Configurações de Monitoramento’ neste manual para mais detalhes.
12 Luz de Sinalização Traseira
Quando acesa, indica ao operador de câmera que sua câmera está ao vivo no momento.
13 Botão Focus
Pressione uma vez para obter foco automático ou duas vezes para exibir o nível de
saliência na tela LCD.
14 Botão Iris
Pressione uma vez para exposição automática.
15 Botão Push To Talk (PTT)
Pressione e segure para falar. Pressione duas vezes em rápida sucessão para comunicação
com as mãos livres. Pressione novamente para retornar ao comportamento padrão.
16 Botão Program (PGM)
Pressione para alternar entre a saída de câmera ao vivo e a saída de programa a partir de
uma sala de controle.
17 Botão Look Up Table (LUT)
Não implementado no momento.
18 Botões para Navegação de Menu
Navegue pelo menu na tela LCD.
SDI OUT
OPTICAL OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
6
7
8
9
10
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
11
12
13 14
15
2016 21
17
221918 18
540540Recursos de Câmera
