Alinhamento Bayer

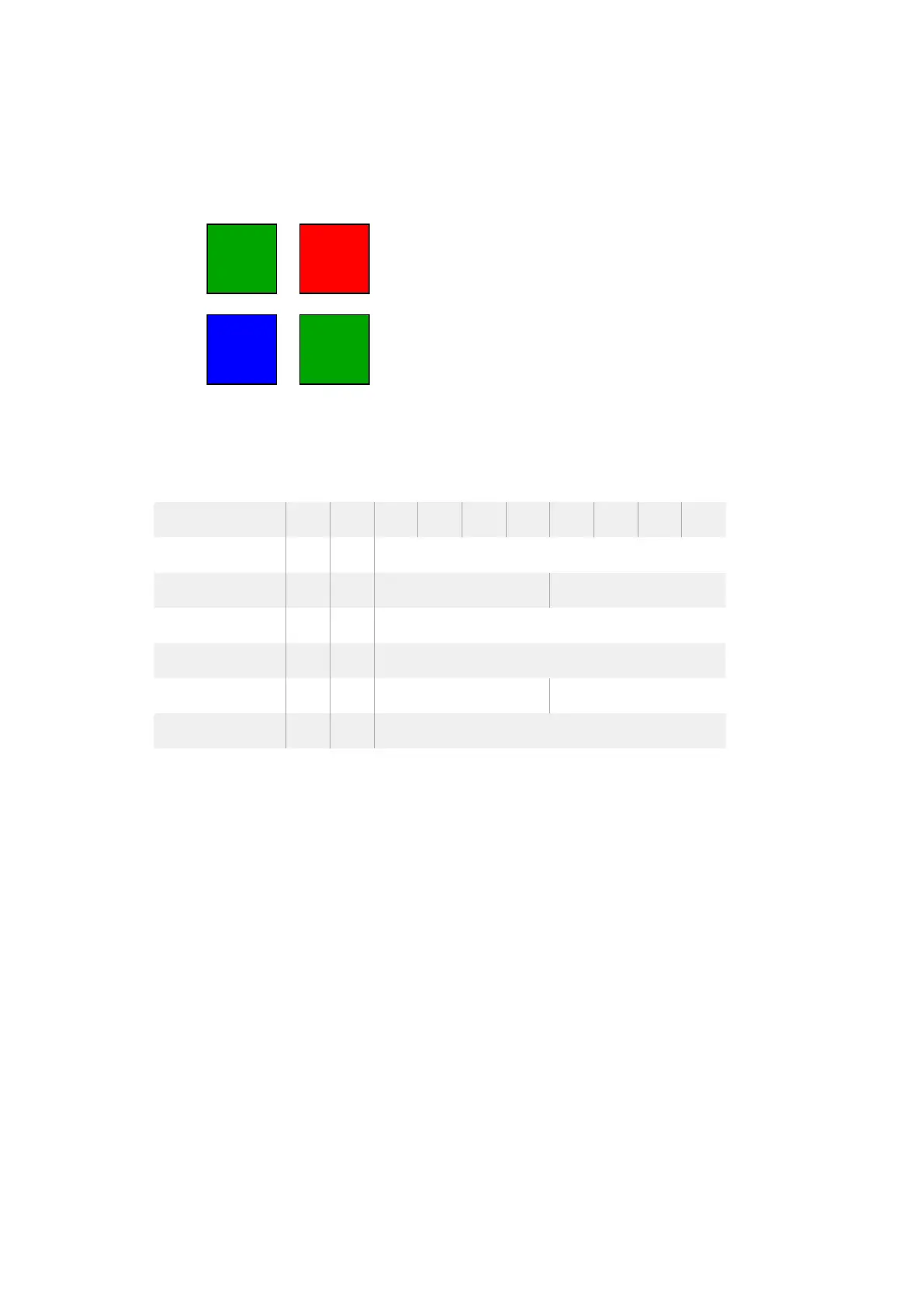

O padrão Bayer do quadro RAW fornece as informações necessárias para a interpolação da saída
dos dados brutos pela Blackmagic Micro Studio Camera 4K. O alinhamento Bayer do quadro RAW é
GRBG ou verde, vermelho, azul, verde.
Empacotamento
O empacotamento descreve a maneira como os dados brutos são empacotados e organizados.
Éimportante entender como os dados foram empacotados para que possam ser desempacotados
adequadamente. O quadro RAW será empacotado na área ativa da imagem de um quadro UHD 422
SDI padrão, usando o seguinte esquema de empacotamento repetido:
9 8 7 6 5 4 3 2 1 0
SDI(0,0) CB 0 1 RAW (0,0)[7:0]
SDI(0,0)Y 0 1 RAW(1,0)[3:0] RAW(0,0)[11:8]
SDI(1,0) CR 0 1 RAW(1,0)[11:4]
SDI(1,0) Y 0 1 RAW (2,0)[7:0]
SDI(2,0) CB 0 1 RAW(3,0)[3:0] RAW(2,0)[11:8]
SDI(2,0) Y 0 1 RAW(3,0)[11:4]
Os apagamentos horizontal e vertical não serão alterados do modo de saída SDI comum.
Como mostrado acima, quatro pixels RAW serão empacotados em três pixels SDI, assim cada linha
Ultra HD terá 3840 x 4/3 = 5120 pixels RAW e todo o quadro RAW será transportado nas primeiras
1658 linhas das 2160 linhas SDI ativas. O restante dos pixels no quadro SDI será configurado como
0x100 para ambos Y e C.
O quadro SDI RAW deve ser capturado como dados 422 sem compressão e desempacotado
conforme a tabela acima.
Gravação do Sinal RAW
Você pode gravar o sinal RAW como um arquivo QuickTime sem compressão com o Blackmagic
HyperDeck Studio Pro ou qualquer outro dispositivo capaz de gravar ou captar
10 bits sem compressão.
Como desempacotar dados RAW:
Depois de obter uma gravação em QuickTime dos dados RAW, você precisará desempacotar o sinal
para desempenhar a sua própria interpolação dos dados da imagem a partir do sensor.
0,0 1,0
0,1 1,1
589589Informações para Desenvolvedores
