que el ensamblaje del protector esté
conectado de manera segura (Fig. 8).
INSTALACIÓN DEL DISPOSITIVO
ANTIRRETROCESO

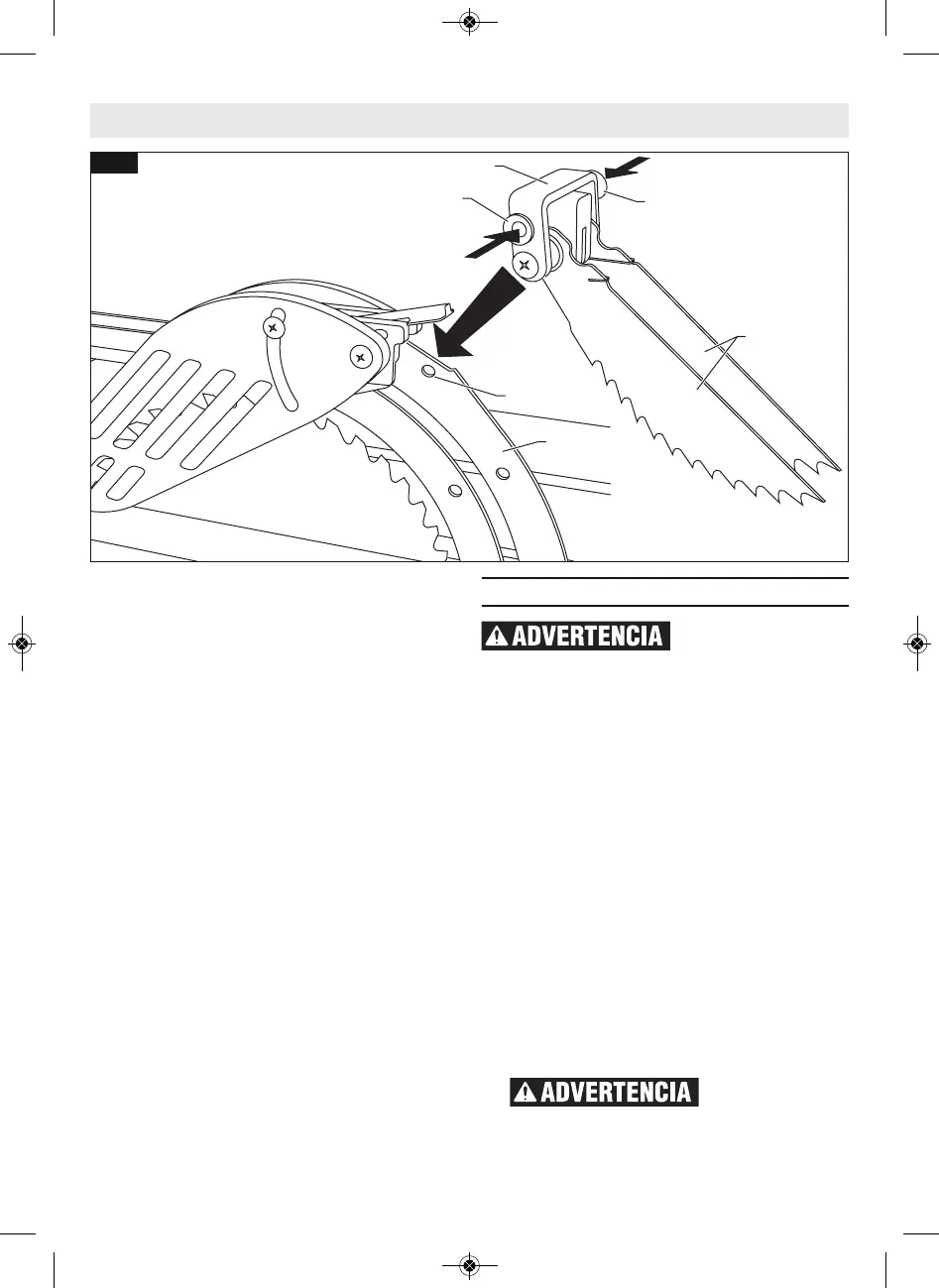

13. Instale el dispositivo antirretroceso 7 en
el área rebajada plana 8 de la cuchilla
separadora 2 (Fig. 9).
14. Oprima los pasadores de compresión 9
mientras acomoda el dispositivo en el
área plana (Fig. 9).
15. Suelte los pasadores de compresión
para que el dispositivo antirretroceso se
bloquee sobre la cuchilla separadora in-
mediatamente detrás del ensamblaje
del protector. Asegúrese de que la es-
piga de sujeción esté conectada de
manera segura en el agujero de fijación.
Suba y baje cuidadosamente los trin-
quetes 10. Cuando los suelte, los trin-
quetes accionados por resorte deben
bajar y entrar en contacto con el acce-
sorio de inserción de la mesa (Fig. 9).
Consejo: Posicione el dispositivo antirretro-
ceso detrás del área rebajada plana y
deslícelo hacia la parte delantera hasta que
caiga en el área rebajada. Luego, suelte las
espigas de compresión.
Nota: Las dos instalaciones son independi-
entes una de la otra, por lo que el dispositivo
antirretroceso se puede instalar antes que el
ensamblaje del protector.
Selección y cambio de la hoja
Para prevenir lesiones
corporales, des -
conecte siempre el enchufe de la fuente de ali-
mentación antes de cambiar las hojas.
UTILIZACIÓN DE LA HOJA CORRECTA
IMPORTANTE: La hoja de sierra suministrada
en esta herramienta tiene una anchura de
sección de corte de 0,102 pulgadas (2,6mm)
en las puntas de carburo y un grosor de placa
(cuerpo) de 0,071 pulgadas (1,8mm).
Cuando busque una hoja de repuesto, selec-
cione una que tenga dimensiones próximas a
las de la hoja original. Es posible que esta in-
formación no esté impresa en el paquete de
la hoja. Si no lo está, consulte el catálogo o
el sitio Web del fabricante. Bosch ofrece una
extensa línea de hojas de sierra profesionales
de alta calidad que cumplen con los requisi-
tos de esta herramienta. Usted debe selec-
cionar una hoja con una anchura de sección
de corte de 0,092 pulgadas (2,3mm) o más y
un grosor de placa (cuerpo) de 0,088 pul-
gadas (2,2mm) o menos.
Para reducir el
riesgo de lesiones,
no utilice hojas de sierra con sección de
corte extradelgada. La sección de corte de
la hoja debe ser más ancha que 0,092 pul-
gadas (2,3mm). Las hojas de sierra con sec-
