79
Utilisation du système Smart
Guard
Le système Smart Guard de Bosch a été
conçu de façon modulaire, afin de permettre
l'utilisation de multiples combinaisons des
principaux composants du système – 1
couteau diviseur / séparateur, 2 barrière de
protection principale, et 3 taquets anti-re-
bond (Fig. 36). Par ailleurs, le couteau di-
viseur peut être ajusté rapidement dans trois
positions en fonction des besoins de l'appli-
cation : coupe de bout en bout (haut), coupe
partielle (intermédiaire) et coupe de rainures
(bas). Les trois principaux composants du
système de protection de la lame Smart
Guard sont conçus pour pouvoir être montés,
ajustés et/ou démontés rapidement, sans né-
cessiter l'emploi d'outils additionnels. Tous
Réglages
par rapport à la table, desserrez la
poignée de verrouillage de l'inclinaison
de la lame 1, desserrez la vis de réglage
à 45 degrés 8, desserrez la came de
butée de biseau à 45 degrés 9 et
poussez le volant de réglage de la hau-
teur jusqu'à ce que la lame soit à 45 de-
grés par rapport à la table.
8. Serrez la poignée de verrouillage de l'in-
clinaison de la lame 1, tournez la came
de butée de biseau à 45 degrés 9
jusqu'à ce qu'elle entre en contact avec
le logement de la butée de biseau 7,
puis serrez la vis de réglage à 45 de-
grés 8.

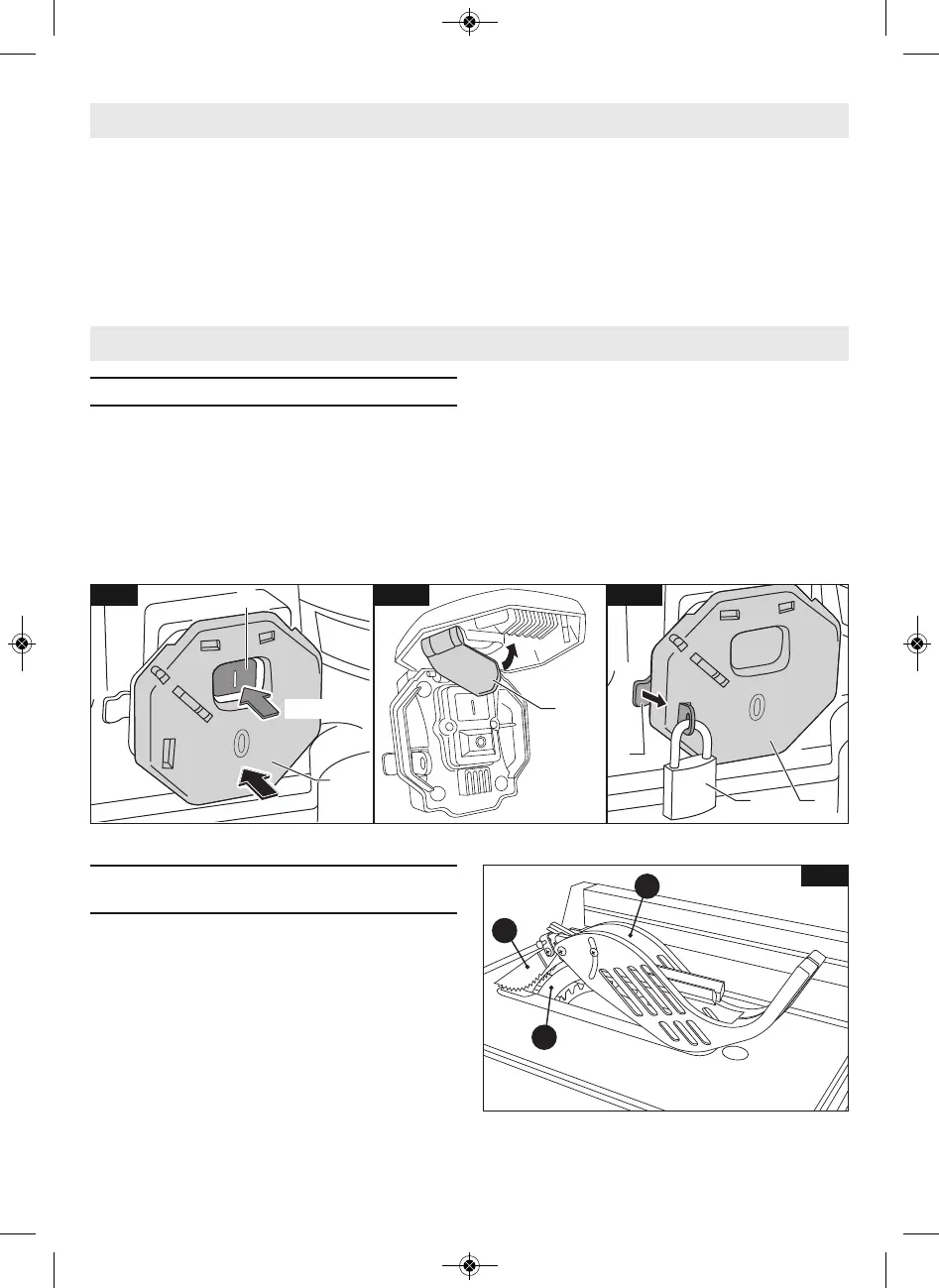

Fonctionnement basique de la scie à table
Interrupteur
Pour mettre la scie en marche : appuyez sur
le bouton vert de mise sous tension (I) 1 (Fig.
34).
Pour arrêter la scie : appuyez sur la palette
d’arrêt rouge (0) 2 (Fig. 34).
Pour empêcher toute utilisation non au-
torisée, verrouillez l’interrupteur de la façon
suivante :
- Soulevez la palette d’arrêt primaire 2
(Fig. 35a).
- Faites basculer le rabat de verrouillage
en position désactivée 3 et (Fig. 35a).
- Fermez la palette d’arrêt 2, tirez sur le
fermoir 4 et sécurisez l’interrupteur
avec un cadenas 5 (Fig. 35b). Le cade-
nas (non fourni avec la scie à table) doit
avoir une manille de diamètre de 4,5 ou
6 mm / 3/16 po ou 1/4 po.
