Bosch 4100XC - Réglages du Guide de Refente; Alignement du Guide de Refente

74

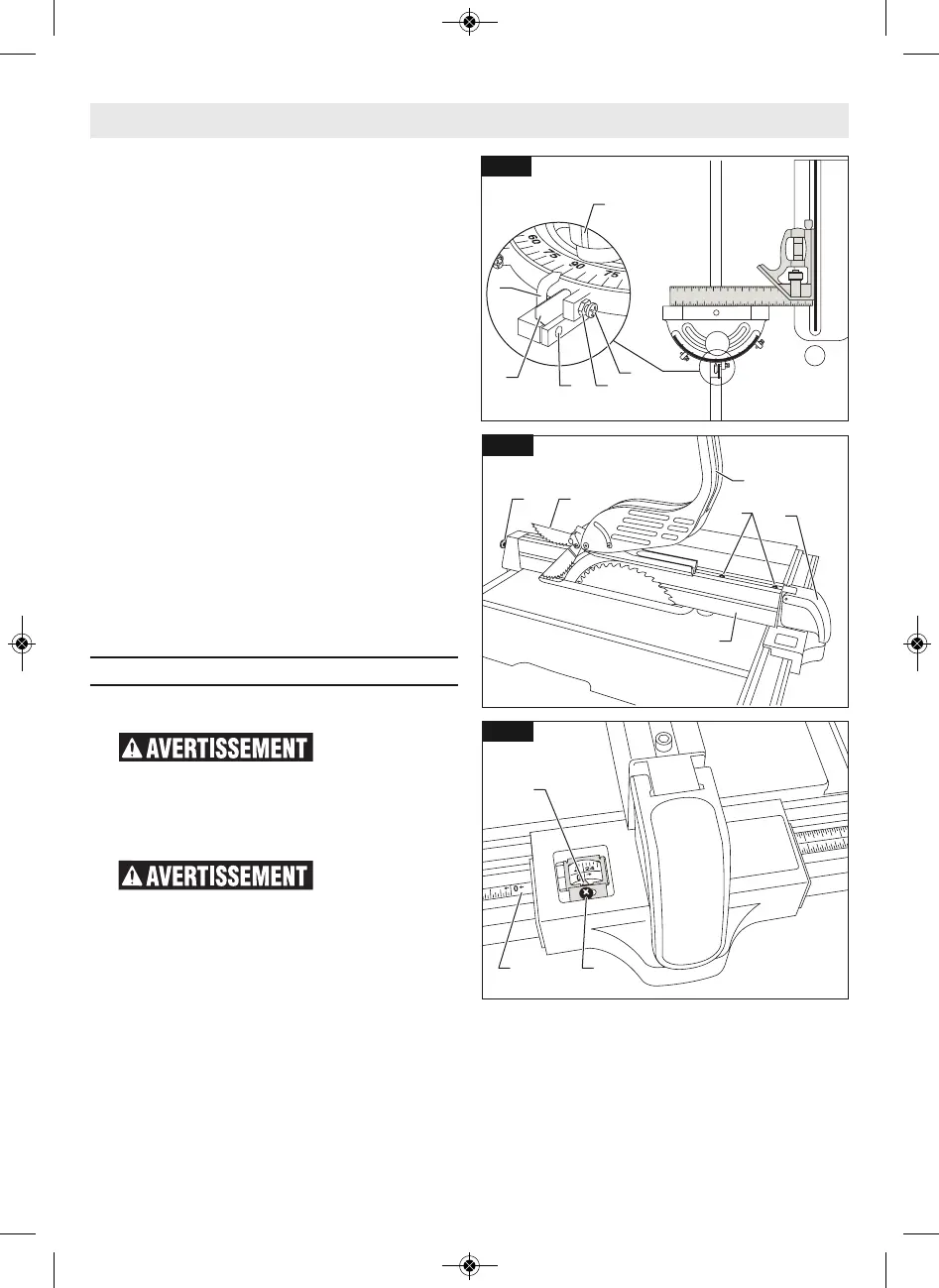

Pour régler le guide de coupe angulaire à 90
degrés :
1. Desserrez le contre-écrou 3, l'écrou de
réglage 4 et le bouton de verrouillage 5.
2. Faites basculer la plaque 6 vers le bas.
3. Tournez le corps du guide de coupe an-
gulaire jusqu'à ce qu'il soit à 90 degrés
par rapport à la lame.
4. Serrez le bouton de verrouillage 5.
5. Faites basculer la plaque 6 vers le haut
et serrez la vis de réglage 4 jusqu'à ce
qu'elle entre en contact avec la plaque
de butée 6.
6. Serrez le contre-écrou 3.
7. Si l'indicateur 7 ne montre pas une lec-
ture de 90 degrés, desserrez la vis de
serrage 8 sur le côté de la barre du
guide de coupe angulaire et tournez
l'indicateur 7 jusqu'à la marque 90 de-
grés. Serrez la vis de serrage 8.
8. Pour régler le guide de coupe angulaire
sur 45 degrés à gauche et à droite,
recommencez les étapes 1–6, mais
utilisez des butées à 45 degrés.
Réglages du guide de refente
ALIGNEMENT DU GUIDE DE REFENTE
Pour éviter de
subir des blessur -
es, dé bran chez toujours le cordon d’ali men -
ta tion avant de procéder à des réglages. Le
guide de refente doit être parallèle à la LAME
afin de prévenir les REBONDS lors des opéra-
tions de coupe en long.
Pour éviter toute
blessure cor-
porelle, assurez-vous toujours que le guide
de refente est verrouillé avant de refendre
une pièce.
Votre scie est équipée d’un guide de refente
à auto-alignement de ré glage rapide. Une fois
les réglages ci-dessous sont effectués, le
guide d’alignera automatiquement au mo-
ment de son verrouillage en posi tion.
Remarque : La lame doit être parallèle aux
rainures du guide de coupe angulaire (se
référer à la section « Réglage de la lame par-
allèlement aux fentes du guide d’onglet »,
page 73) et perpendiculaire à la table avant
de tenter d’aligner le guide de refente.
1. Soulevez les deux barrières de protec-
tion 2 pour les mettre dans leur position
haute verrouillée.
2. Soulevez la poignée de verrouillage 1 et
le guide de refente à glissière 3 jusqu'à
ce qu'il soit placé le long de la lame de
la scie, en soulevant le cliquet du côté
droit 4 au-dessus du guide de refente
(Fig. 24).
Le guide de refente doit être en contact avec
Réglages
9
0
3
0
4
5
6
0
7
5
7
5
6
0
4
5
3
0
5
4
38
7
6
Fig. 23
3
1
2
46
5
7
98
Fig. 24
Fig. 25
