125
Almacenamiento, transporte y montaje
ALMACENAMIENTO DEL SISTEMA DE
PROTECTOR INTELIGENTE SMART
GUARD
Se recomienda en-
fáticamente uti-
lizar todos los componentes del sistema
Smart Guard, incluyendo el protector de
barrera principal, el dispositivo antirretro-
ceso y la cuchilla separadora, para propor-
cionar protección contra accidentes y
lesiones.
Cuando no se estén utilizando, el protector
de barrera principal y el dispositivo antir-
retroceso se pueden almacenar debajo de la
extensión de la mesa del lado derecho.

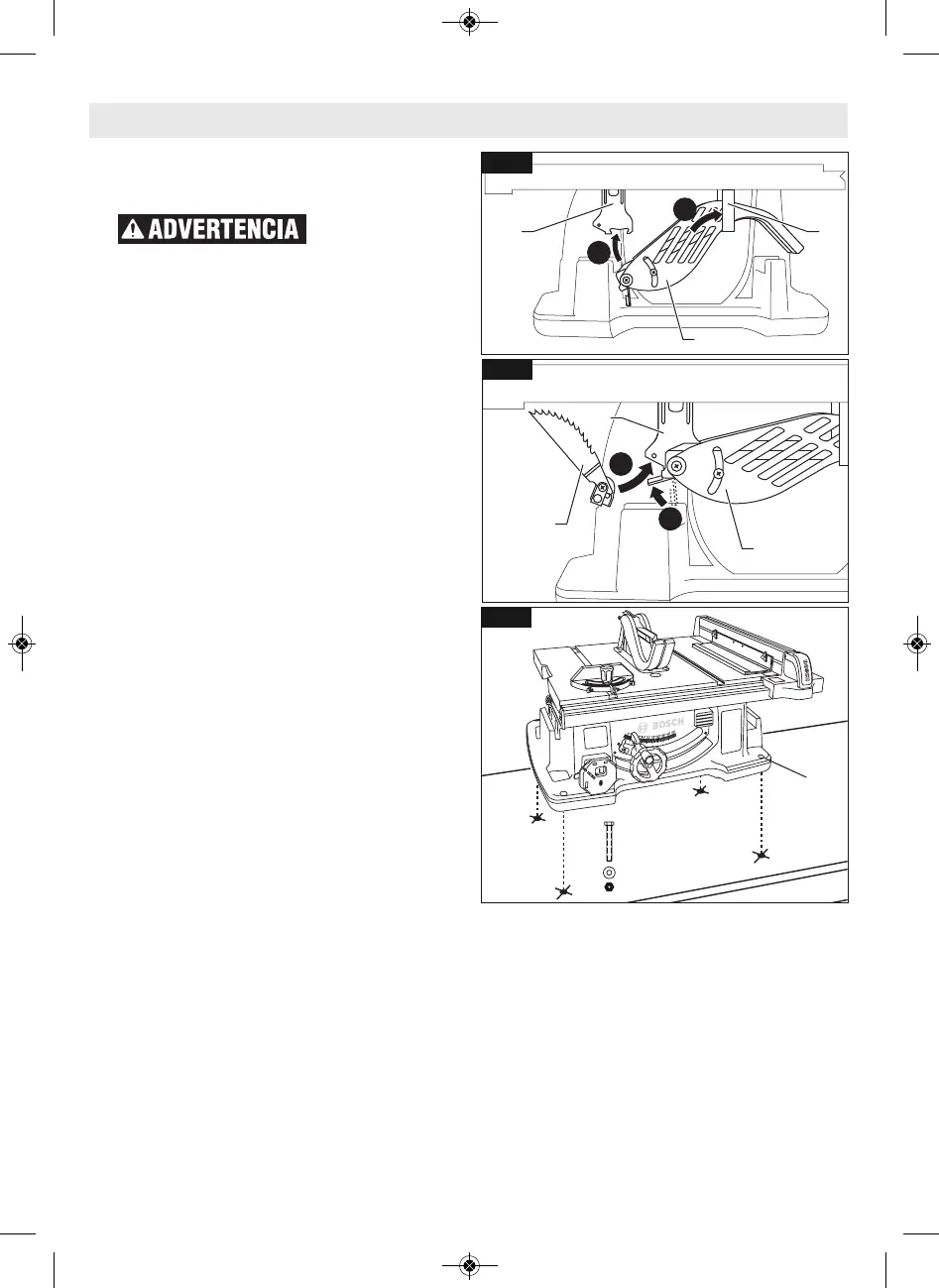

A. Deslice el ensamblaje del protector de
barrera principal 19a (en posición inver-
tida) hacia arriba y hacia atrás, hacia el
interior del soporte de correa 20b ubi-
cado en el lado trasero derecho de la
sierra (Fig. 17).
B. Pivote la parte trasera del protector
hacia arriba y al interior del soporte de
montaje delantero 20a (Fig. 17).
C. Bloquee el ensamblaje del protector de
barrera principal 19a en esa posición de
la misma manera en que lo sujetaría a la
cuchilla separadora (Fig. 18).
D. Sujete el dispositivo antirretroceso 19b
al soporte de montaje delantero de la
misma manera en que se sujeta a la
cuchilla separadora (Fig. 18).
MONTAJE DE LA SIERRA DE MESA
Si la sierra de mesa se va a utilizar en un lugar
permanente, se debe sujetar firmemente a
una superficie de soporte firme tal como una
base o un banco de trabajo utilizando los cu-
atro agujeros de montaje 24, dos de los
cuales se muestran (Fig. 19).
1. Si va a montar la sierra de mesa en un
banco de trabajo, la base se debe em-
pernar firmemente utilizando pernos
hexagonales de 5/16" o M8 (no inclui-
dos) a través de los agujeros de montaje
provistos.
Consejo: Si el banco de trabajo mide
3/4" de grosor, los pernos tendrán que
medir al menos 3-1/2" (90mm) de lon-
gitud. Si el banco de trabajo mide 1-1/2"
(38mm) de grosor, los pernos deberán
medir al menos 4–1/2" (114mm) de lon-
gitud.
2. Localice y marque la ubicación en la que
se va a montar la sierra, relativa a los
agujeros de la base de la herramienta.
3. Taladre cuatro (4) agujeros de 3/8"
(9,5mm de diámetro que atraviesen el
banco de trabajo.
4. Coloque la sierra de mesa sobre el
banco de trabajo, alineando los agu-
jeros de la base con los agujeros tal-
adrados en el banco de trabajo.
5. Inserte cuatro (4) pernos de 5/16" de
diámetro a través de los agujeros de la
base y la superficie de soporte; luego,
24
PERNO HEXAGO-
NAL DE 5/16 DE
PULGADA, ARAN-
DELA Y TUERCA
HEXAGONAL X4
Fig. 19
