RANGEMENT DU SYSTÈME SMART
GUARD
L'utilisation de
tous les com-
posants du système Smart Guard, y compris
la barrière de sécurité principale, le disposi-
tif de protection contre les chocs en retour
et le couteau diviseur, est vivement recom-
mandée afin de fournir une protection con-
tre les risques d'accidents et de blessures.
Quand ils ne sont pas utilisés, la barrière de
sécurité principale et le dispositif de protec-
tion contre les chocs en retour peuvent être
rangés au-dessous de la rallonge de droite de
la table.

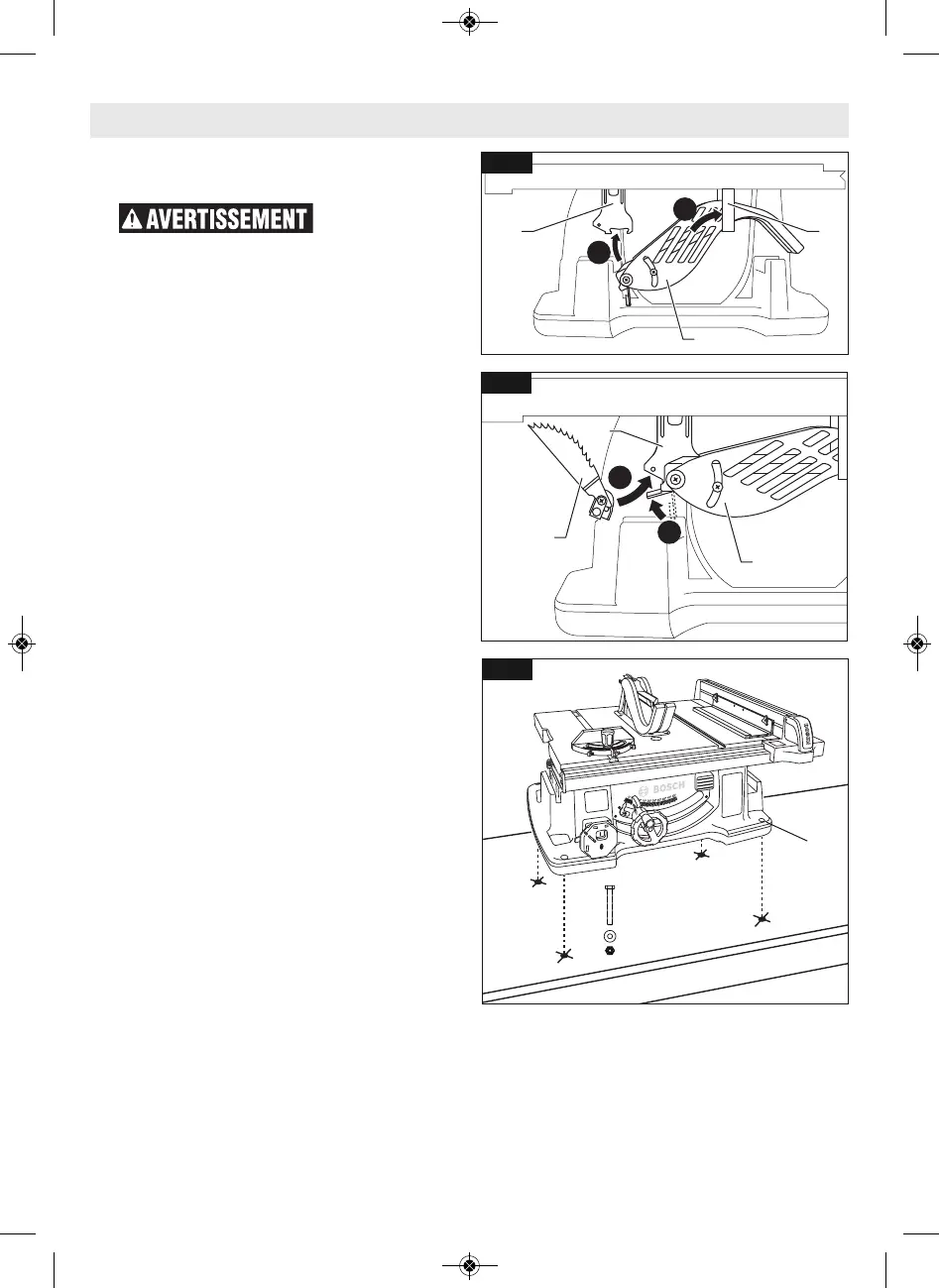

A. Faites glisser l'ensemble de barrière de
protection principale 19a (sens dessus
dessous) vers le haut et vers l'arrière
dans le support à courroie 20b du côté
arrière droit de la scie (Fig. 17).
B. Faites pivoter l'arrière de la barrière vers
le haut et à l'intérieur du support de
montage avant 20a (Fig. 17).
C. Verrouillez l'ensemble de barrière de
sécurité principale 19a en place de la
même manière que vous l'attacheriez au
couteau principal (Fig. 18).
D. Attachez le dispositif de protection con-
tre les chocs en retour 19b au support
de montage avant de la même manière
qu'il s'attache au couteau diviseur (Fig.
18).
INSTALLATION DE LA SCIE DE TABLE
Si vous voulez installer la scie de façon per-
manente, il vous faut la fixer solidement sur
une surface robuste, telle qu’un support ou
un établi, à l’aide des quatres orifices 24
prévus à cet effet (deux de ces orifices sont
visibles sur la fig. 19).
1. En cas de montage sur un établi, l'em-
base doit être boulonnée solidement
avec des boulons hexagonaux de 5/16
po (M8) (non inclus) en utilisant les ori-
fices de montage fournis.
Suggestion : si l'établi a une épaisseur
de 3/4 po (19mm), les boulons devront
avoir une longueur d'au moins 3 1/2 po
(90mm) – si l'établi a une épaisseur de
1 1/2 po (38mm), les boulons devront
avoir une longueur d'au moins 4 1/2 po
(114mm).
2. Localisez et marquez les points de mon-
tage de la scie par rapport aux orifices
dans l'embase de l'outil.
3. Percez quatre (4) orifices de 3/8 po
(9,5mm) de diamètre à travers l'établi.
4. Placez la scie de table sur l'établi en
alignant les orifices de l'embase avec les
orifices qui ont été percés dans l'établi.
72
24
BOULON À TÊTE
HEXAGONALE DE
5/16 po RON-
DELLE ET ÉCROU
HEXAGONAL x4
Fig. 19
Rangement, transport et montage
