129
Ajustes
esté en esta posición.
Ejemplo: Si el indicador del tope-guía para
cortar al hilo está a 13-9/16", entonces el in-
dicador de la mesa también se debe ajustar
a 13-9/16".
Alineación de la cuchilla
separadora
Para evitar le-
siones corporales,
desconecte siempre el enchufe de la fuente
de alimentación antes de hacer cualquier
ajuste y cuando instale o retire el sistema
de protector inteligente Smart Guard.

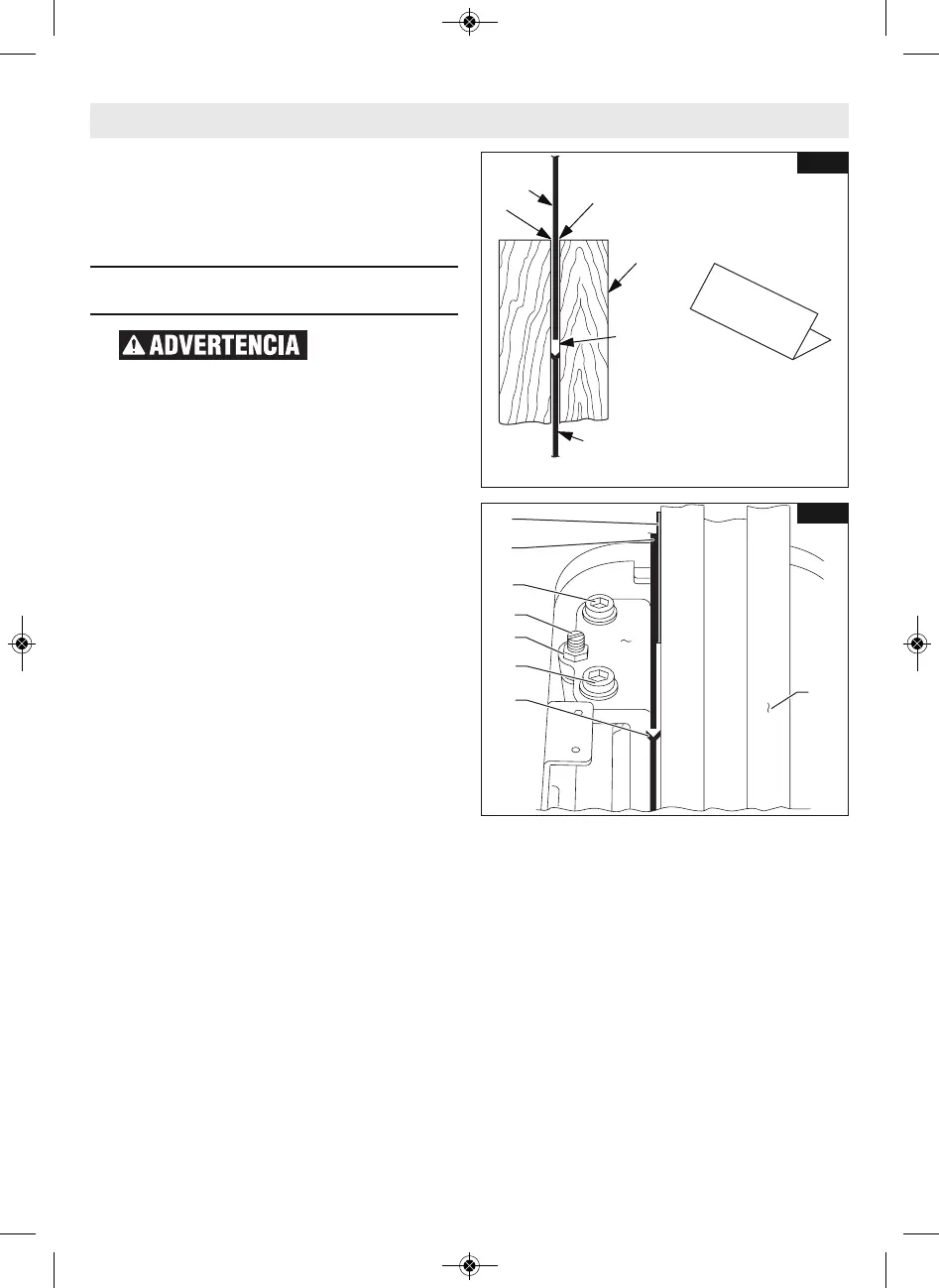

IMPORTANTE: La cuchilla separadora 1 debe
estar siempre en línea con la hoja de sierra 2.
La cuchilla separadora 1 es más delgada que
la anchura de la sección de corte 4 en aprox-
imadamente dos grosores de papel de copia
de 20 lb (75 gmc) estándar 5 a cada lado
(Fig. 27). Nota: La sección de corte es la an-
chura del corte hecho por los dientes de la
hoja de sierra.
COMPROBACIÓN DE LA ALINEACIÓN
DE LA CUCHILLA SEPARADORA
NOTA: La cuchilla separadora ha sido alin-
eada apropiadamente en la fábrica. Com-
pruebe la alineación antes de realizar
cualquier ajuste.
1. Gire la rueda de elevación 7 (Fig. 1) en
el sentido de las agujas del reloj para
subir la hoja hasta la altura máxima y
ajuste el ángulo de bisel a 0°.
2. Retire el ensamblaje del protector de
barrera y el dispositivo antirretroceso
(consulte el manual).
3. Coloque el tope-guía para cortar al hilo
3 en el lado derecho y deslícelo hasta
que toque las puntas de la hoja de la
sierra 2. Bloquee el tope-guía para cor-
tar al hilo
(Fig. 28).
4. Compruebe la alineación:
A. Desde la parte de arriba, mire hacia
abajo sobre el tope-guía para cortar al
hilo y asegúrese de que la cuchilla
separadora esté en línea (de delante
atrás) con la hoja y paralela al tope-
guía para cortar al hilo.
B. Deslice el tope-guía para cortar al hilo
alejándolo de la hoja. Mire sobre la
parte delantera de la hoja y com-
pruebe que la cuchilla separadora
esté en línea con la hoja.
C. Si los pasos A o B muestran desalin-
eación, vaya a “Ajuste de la cuchilla
separadora”.
AJUSTE DE LA CUCHILLA SEPARADORA
1. Suba la hoja de la sierra 2 hasta la altura
máxima y ajuste el ángulo de bisel a 0°.
2. Retire el ensamblaje del protector de
barrera y el dispositivo antirretroceso
(consulte el manual).
3. Retire el inserto de la mesa.
4. Coloque el tope-guía para cortar al hilo
3 en el lado derecho y deslícelo hasta
que toque las puntas de la hoja de sierra
2. Bloquee el tope-guía para cortar al
hilo.
