Réglages
Réglage des butées positives à
0 et 45 degrés
Pour éviter les
b l e s s u r e s ,
débranchez tou jours le cordon d’alimenta-
tion avant de procéder à des réglages.
Votre scie est dotée de butées fixes permet-
tant de positionner la lame à 90° et à 45° de
la table avec rapidité et précision.
1. Tournant le volant de réglage de la hau-
teur 2 dans le sens des aiguilles d'une
montre et élevez la lame à la hauteur

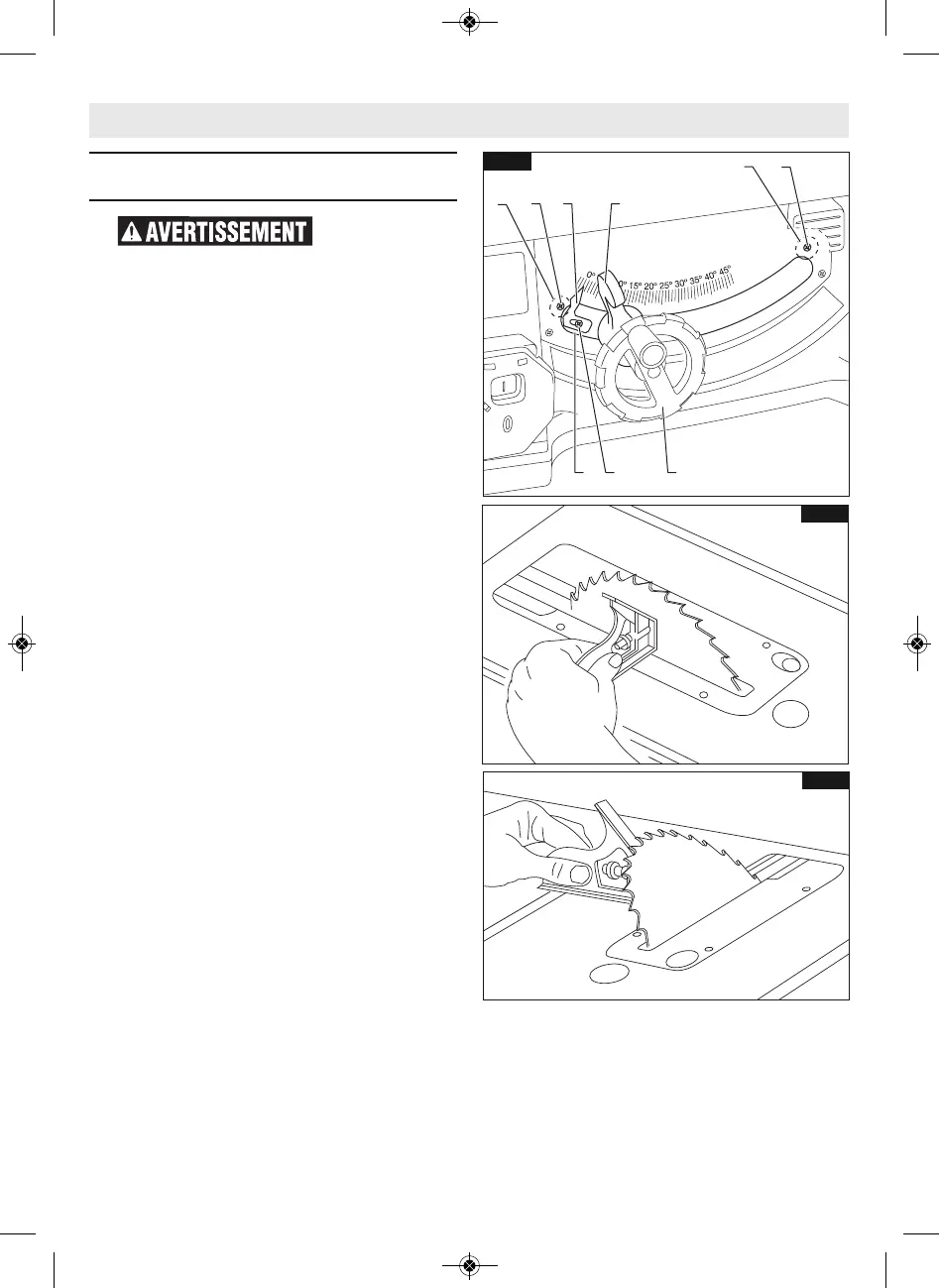

maximum (Fig. 31).
RÉGLAGE DE LA BUTÉE FIXE À 0
DEGRÉ :
2. Desserrez la poignée de verrouillage de
l'inclinaison de la lame 1 et poussez le
volant de réglage de la hauteur 2 aussi
loin que possible vers la gauche, puis
serrez la poignée de verrouillage de l'in-
clinaison de la lame 1 (Fig. 31).
3. Placez une équerre à combinaison sur
la table avec un bout de l'équerre contre
la lame comme illustré (Fig. 32) et véri-
fiez si la lame est à 90° par rapport à la
table. Si la lame n'est pas à 90 degrés
par rapport à la table, desserrez la
poignée de verrouillage de l'inclinaison
de la lame 1, desserrez la vis de réglage
à 90 degrés 4, desserrez la came de
butée de biseau à 90 degrés 5 et
poussez le volant de réglage de la hau-
teur jusqu'à ce que la lame soit à 90 de-
grés par rapport à la table.
4. Serrez la poignée de verrouillage de l'in-
clinaison de la lame 1, tournez la came
de butée de biseau 5 jusqu'à ce qu'elle
entre en contact avec le logement de la
butée de biseau 7, puis serrez la vis de
réglage à 90 degrés 4.
5. Desserrez la vis de réglage 6 et ajustez
l'indicateur 3 pour produire une lecture
de 0 degré sur l'échelle graduée des
biseaux.
RÉGLAGE DE LA BUTÉE FIXE À 45
DEGRÉS :
6. Desserrez la poignée de verrouillage de
l'inclinaison de la lame 1 et poussez le
volant de réglage de la hauteur 2 aussi
loin que possible vers la droite, puis ser-
rez la poignée de verrouillage de l'incli-
naison de la lame 1.
7. Placez une équerre à combinaison sur
la table avec un bout de l'équerre contre
la lame comme illustré (Fig. 33) et véri-
fiez si la lame est à 45° par rapport à la
table. Si la lame n'est pas à 45 degrés
