126
Almacenamiento, transporte y montaje
sujételos firmemente con (4) arandelas
planas de 5/16" y (4) tuercas hexago-
nales de 5/16" (herrajes no incluidos).
Ajustes
Ajuste de la hoja paralela a las
ranuras del calibre de ingletes
Para evitar le-
siones personales,
desconecte siempre el enchufe de la fuente
de energía an tes de realizar cualquier
ajuste.
La hoja se ajustó en fábrica paralela a las ra-
nuras del calibre de ingletes. Para asegurarse
de que se realizan cortes precisos y para ayu-
dar a evitar el retroceso, este ajuste se debe
volver a comprobar. Si se necesita realizar un
ajuste, siga los pasos que se indican a contin-
uación.

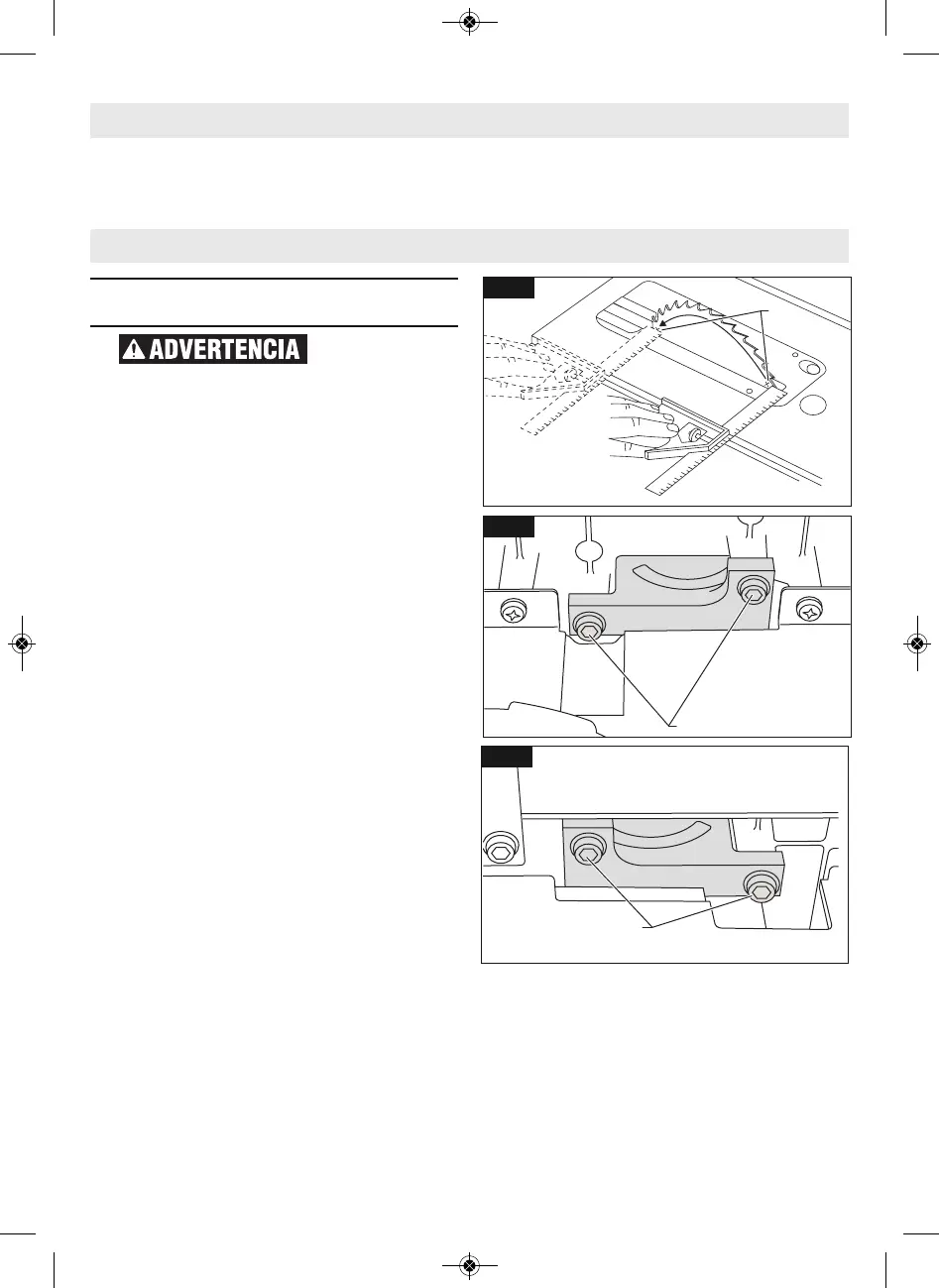

1. Gire la rueda de elevación 7 (Fig. 1) y
suba la hoja tan alto como se pueda.
2. Seleccione un diente en la parte poste-
rior de la hoja de sierra que se encuen-
tre triscado hacia la izquierda según se
mira a la hoja desde la parte delantera
de la sierra y marque 1 este diente con
un lápiz (Fig. 20).
3. Coloque la base de una escuadra de
combinación contra el borde de la ra-
nura del calibre de ingletes y extienda la
regla corrediza de la escuadra de man-
era que apenas toque el diente marcado
1.
4. Gire la hoja y compruebe el mismo di-
ente marcado 1 de la hoja en la parte
delantera de la mesa de sierra (Fig. 20).
5. Si las medidas delantera y trasera, que
se muestran en la Figura 22, no son
idénticas, afloje los cuatro pernos de
alineación 2, ubicados en el lado inferior
de la mesa, en la parte delantera y
trasera de la sierra, con la llave hexago-
nal suministrada con la sierra (Fig. 21 y
22). Mueva cuidadosamente la hoja de
sierra hasta que esté paralela a la ranura
del calibre de ingletes y apriete firme-
mente los cuatro pernos.
AJUSTE DEL CALIBRE DE INGLETES
Para comprobar la precisión del calibre de in-
gletes, mueva el calibre de ingletes en línea
con la hoja y use una escuadra de combi-
nación para asegurarse de que el cuerpo del
calibre de ingletes esté a 90 grados respecto
a la hoja (Fig. 23).
Para ajustar el calibre de ingletes a 90 gra-
dos:
1. Afloje la tuerca de fijación 3, el tornillo
de ajuste 4 y el pomo de fijación 5.
2. Voltee la placa de tope 6 hacia abajo.
