127
Ajustes

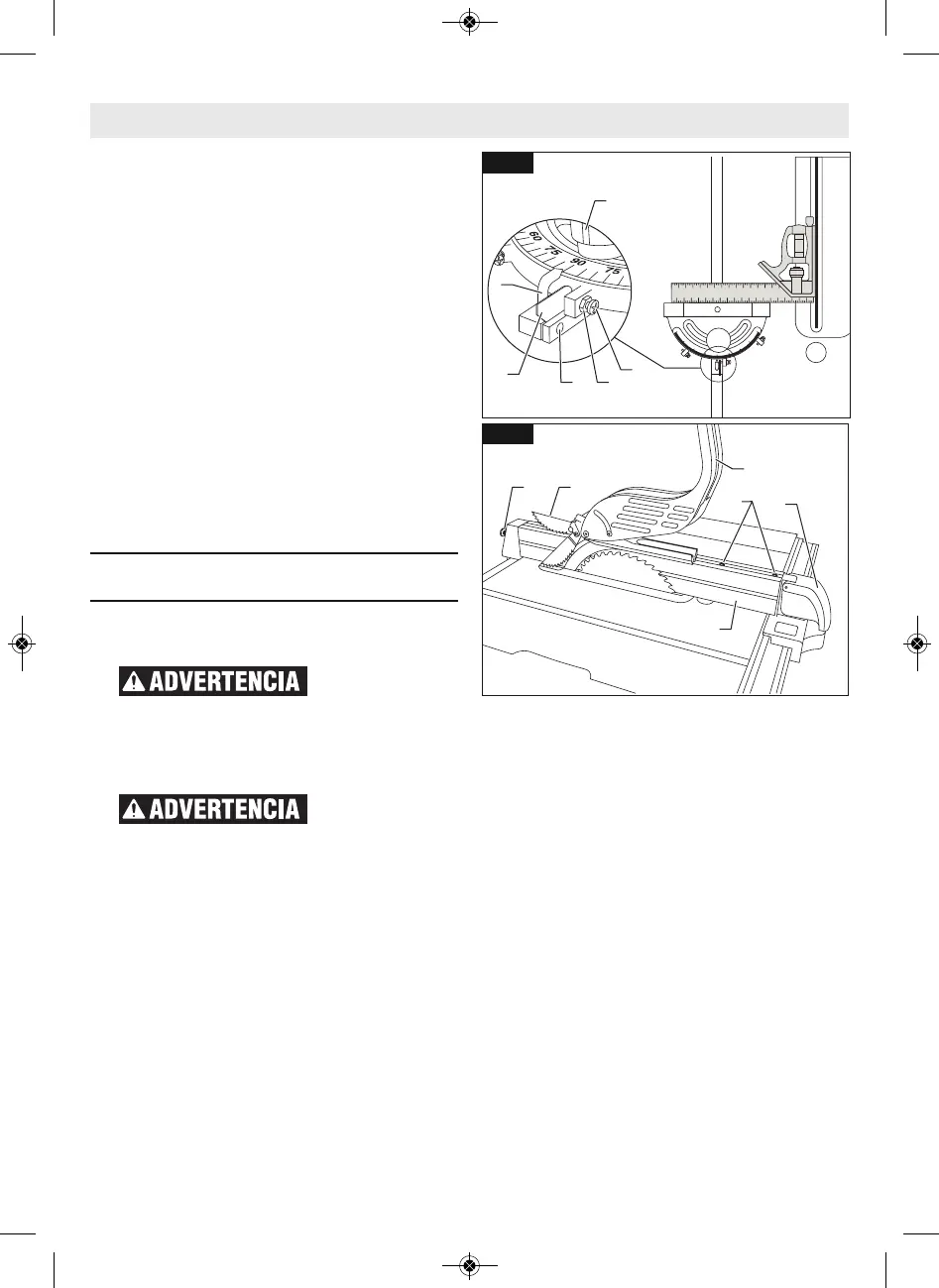

3. Gire el cuerpo del calibre de ingletes
hasta que esté a 90 grados respecto a
la hoja.
4. Apriete el pomo de fijación 5.
5. Voltee la placa de tope 6 hacia arriba y
apriete el tornillo de ajuste 4 hasta que
entre en contacto con la placa de tope
6.
6. Apriete la tuerca de fijación 3.
7. Si el indicador 7 no está señalando 90
grados, afloje el tornillo de ajuste 8 ubi-
cado en el lado de la barra del calibre
de ingletes y gire el indicador 7 hasta la
marca de 90 grados. Apriete el tornillo
de ajuste 8.
8. Para ajustar el calibre de ingletes a 45
grados a la izquierda y a la derecha,
repita los pasos 1-6, pero use los topes
de 45 grados.
Ajustes del tope-guía para
cortar al hilo
ALINEACIÓN DEL TOPE-GUÍA PARA
CORTAR AL HILO
Para evitar le-
siones personales,
desconecte siem pre el enchufe de la fuente
de energía antes de realizar cualquier
ajuste. El tope-guía para cortar al hilo debe
estar paralelo a la HOJA DE SIERRA para evi-
tar el RETROCESO al cortar al hilo.
Para evitar le-
siones personales,
asegúrese siempre de que el tope-guía para
cortar al hilo esté fijo antes de utilizarlo
cuando vaya a hacer cortes al hilo.
La sierra de mesa está equipada con un tope-
guía para cortar al hilo de alineación au-
tomática y colocación rápida. Una vez que se
han realizado los ajustes que se describen a
continuación, el tope-guía para cortar al hilo
se autoalineará cuando el tope-guía se en-
cuentre fijo en su posición.
NOTA: La hoja debe estar paralela a las ra-
nuras del calibre de ingletes (consulte la sec-
ción "Ajuste de la hoja paralela a las ranuras
del calibre de ingletes", página 126) y perpen-
dicular a la mesa antes de proceder a realizar
la alineación del tope-guía para cortar al hilo.
1. Levante ambas barreras del protector 2
hasta su posición bloqueada hacia ar-
riba.
2. Suba el mango de fijación 1 y deslice el
tope-guía para cortar al hilo 3 hasta que
esté junto a la hoja de sierra, levantando
el trinquete del lado derecho 4 por
encima del tope-guía (Fig. 24).
El tope-guía para cortar al hilo debe tocar los
dientes de la hoja en la parte delantera y en
la parte trasera de la hoja. Si el tope-guía
para cortar al hilo no toca los dientes en la
parte delantera y en la parte trasera de la
hoja, continúe con los pasos siguientes:
3. Afloje los dos tornillos 5 ubicados en la
sección delantera superior del tope-guía
para cortar al hilo utilizando la llave
hexagonal de 5 mm incluida.
4. Mueva el tope-guía para cortar al hilo 3
hasta que toque los dientes y esté para-
lelo a la hoja.
5. Sujete el tope-guía para cortar al hilo en
su sitio, baje el mango de fijación,
asegúrese de que el tope-guía para cor-
