83
Fonctionnement basique de la scie à table
une planche d'appoint compatible avec cette
scie.
Pièces requises :
- Planche en bois de 3/4 po (19mm) d'é-
paisseur (bois à l'état naturel ou contre-
plaqué) coupée à la taille voulue
- Trois (3) vis mécaniques à tête hexago-
nale de 1/4 x 20 x 3/4 po de long
- Trois (3) rondelles de 1/4 po
- Trois écrous mécaniques de 1/4 x 20
La planche d'appoint est fabriquée à la même
hauteur (2 3/4 po [70mm]) que le guide de
refente et peut être utilisée avec le système
de protège-lame en place lorsque le guide est
déplacé pour entrer en contact avec la lame.
Le modèle de planche d'appoint plus haut
(4-1/4 po [108mm]) est facultatif, et il peut
être utilisé pour cramponner d'autres acces-
soires. Coupez la planche à la taille illustrée,
percez des trous de 9/32 po, (7mm) puis
fraisez chaque trou (jusqu'à 3/8 po [9.5mm])
en utilisant un embout foret de 3/4 po
(19mm).
Assemblage :
A. Placez la tête hexagonale 1 de chaque
vis mécanique dans l'encastrement 2
dans le logement du guide de refente ar-
rière puis faites glisser chaque vis vers
l'avant jusqu'aux endroits illusts.
B. Placez la planche d'appoint 3 au-dessus
des vis.
C. Placez les rondelles au-dessus des filets
de vis.
D. Enfilez et serrez les écrous autour des vis.
FABRICATION D’UN SUPPORT
AUXILIAIRE POUR LE GUIDE D’ONGLET
Vous trouverez à la page 155 un gabarit de
perçage pour percer des trous dans le guide
de coupe angulaire afin d’y attacher un
GUIDE AUXILIAIRE 5 permettant de mieux
supporter les longues pièces. Choisissez une
planche lisse et droite ayant les dimensions
voulues, percez-y deux trous et fixez-la à
l’aide de deux vis 6 (Fig. 44).
Exemple :
A. Percez des trous de 1/4 po (6,35mm)
dans le guide de coupe angulaire.
B. Percez des trous de 4 mm / 5/32 po de
diamètre à travers la planche de sup-
port auxiliaire. Taille recommandée pour
une telle planche : 19 mm / 3/4 po d’é-
paisseur, 76 mm / 3 po de hauteur et
longueursie.
C. Fixez la planche avec deux vis à bois à
tête ronde 12x1-1/2 po ou
M6x35mm 6, non incluses (Fig. 44).
Assurez-vous que les vis ne dépassent jamais
au-dessus de la surface externe de la planche
de guidage auxiliaire.
Assurez-vous que la planche de guidage aux-
iliaire ne gêne pas le fonctionnement du pro-
tège-lame.
REMARQUE : Lorsque vous exécutez des
coupes transversales biseautées, fixez le
guide auxiliaire de façon à ce qu’il dépasse
du côté droit du guide de coupe angulaire et
installez ce dernier dans la rainure située à
droite de la lame.
⌀3/4"
(19mm)
⌀9/32"
(7mm)
HOLE
1/4 X 20 X 3/4 LONG
STANDARD HEX. HEAD
1/4" X 20
HEX. NUT
WASHER
TALLER
AUXILIARY FACING
1
23
2
-
3
/
4
"
(
7
0
m
m
)
4
-
1
/
4
"
(
1
0
8
m
m
)
2
2
"
(
5
5
9
m
m
)
3
"
(
7
6
m
m
)
6
"
(
1
5
2
m
m
)
2
"
(
5
1
m
m
)
1
-
3
/
8"
(
3
5
m
m
)
3/8" (9.5mm)
3
/
4
"
(
1
9
m
m
)

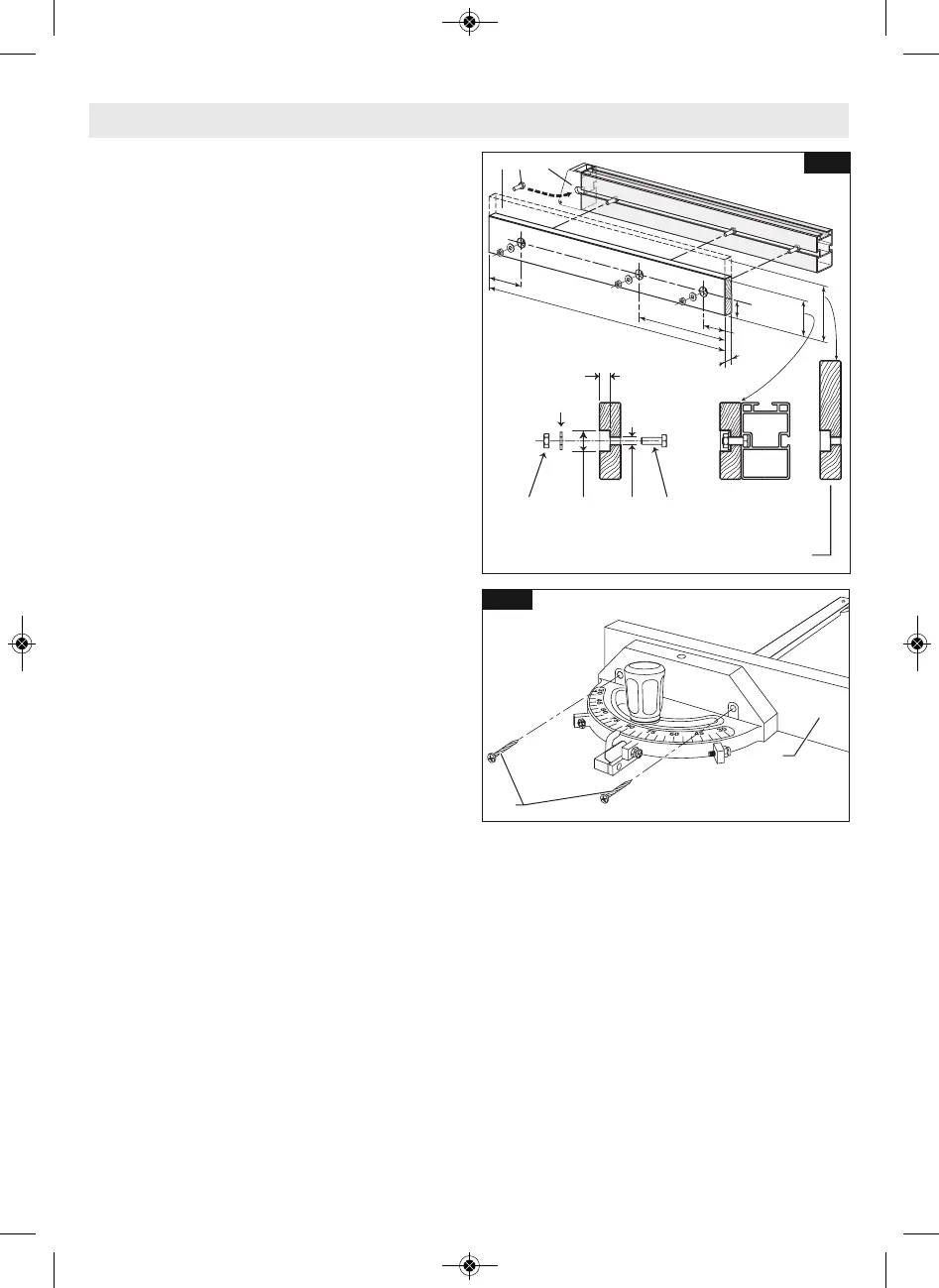

Fig. 43
TÊTE SIX
PANS 1/4
PO X 20
RONDELLE
TÊTE SIX PANS STANDARD
LONGUE 1/4 PO X 20 X 3/4 PO
SURFACE DE PORTÉE
AUXILIAIRE PLUS HAUTE
TROU
5
6
Fig. 44
