70
REMARQUE : Les lames ne sont pas toujours
imprimées du même côté.

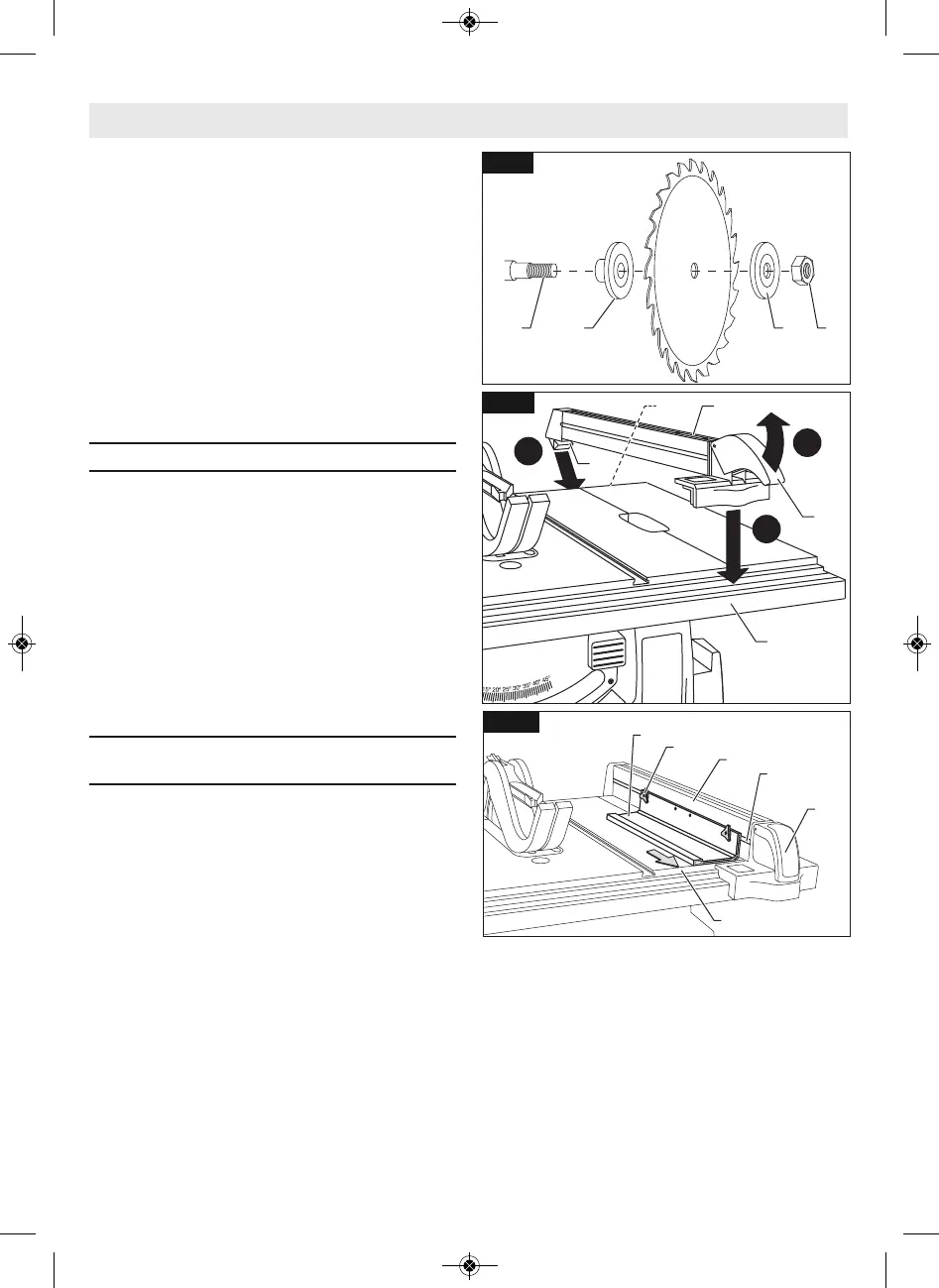

4. Remontez la rondelle extérieure 5 et
l’écrou de l’arbre 3 comme indiqué à la
figure 13. Serrez fermement celui-ci en
sens horaire à l’aide de la clé 4 fournie
tout en levant le levier de verrouillage de
l’arbre 2 (Fig. 12).
5. Remettez l’élément amovible 1 dans le
logement de la table de manière à ce
que ses ergots 8 pénètrent dans les
fentes de l’évidement de la table. Ap-
puyez sur l’élément amovible et fixez-le
à sa place.
Montage du guide de refente
A. Levez la poignée 1 du guide de refente
comme indiqué (Fig. 14) de manière à
ce que la mâchoire 2 soit sortie suff-
isamment pour se monter sur la table 3
et dans la rainure en Vé située au dos
du rail arrière.
B. Placez le guide de refente 4 sur la table
3 en tenant son extrémité avant, en-
clenchez d’abord la mâchoire arrière 2
dans le rail arrière.
C. Ensuite abaissez la partie avant sur le
rail avant 5.
Attachement du guide de
refente pour matériaux fins
Assurez-vous que les dispositifs de fixation 25a
sont placés dans les deux trous extérieurs.
Faites glisser le guide de refente 18 de façon à
l’éloigner de la lame. Placez le guide de refente
pour les matériaux fins sur la table et tournez
les dispositifs de fixation de telle sorte que les
têtes soient alignées sur la fente 18a sur le
guide de refente.
Faites glisser le guide de refente pour matéri-
aux fins vers la poignée du guide de refente
18b et alignez le bord avant du guide de
refente pour matériaux fins sur le bord de la
table 2. Serrez les dispositifs de fixation (Fig.
14a).
Placez le guide de refente pour matériaux fins
à la distance désirée par rapport à la lame. RE-
MARQUE : le guide de refente pour matériaux
fins a une largeur de 76 mm / 3 po. Lorsque
vous utilisez l’échelle de distance du guide de
refente, soustrayez 76 mm / 3 po de la valeur
lue sur l’échelle pour obtenir la distance
désirée. Par exemple, une lecture sur l’échelle
de 114 mm / 4-1/2 po positionne le guide de
refente pour matériaux fins à 38 mm / 1-1/2 po
de la lame.
Pour retirer le guide de refente pour matériaux
fins, desserrez les dispositifs de fixation et
suivez les étapes de l’installation en sens in-
verse. Après le retrait, serrez à nouveau les dis-
positifs de fixation pour ne pas risquer de les
perdre. Rangez le guide de refente pour matéri-
aux fins tel que cela est illustré à la page 71.
Assemblage
