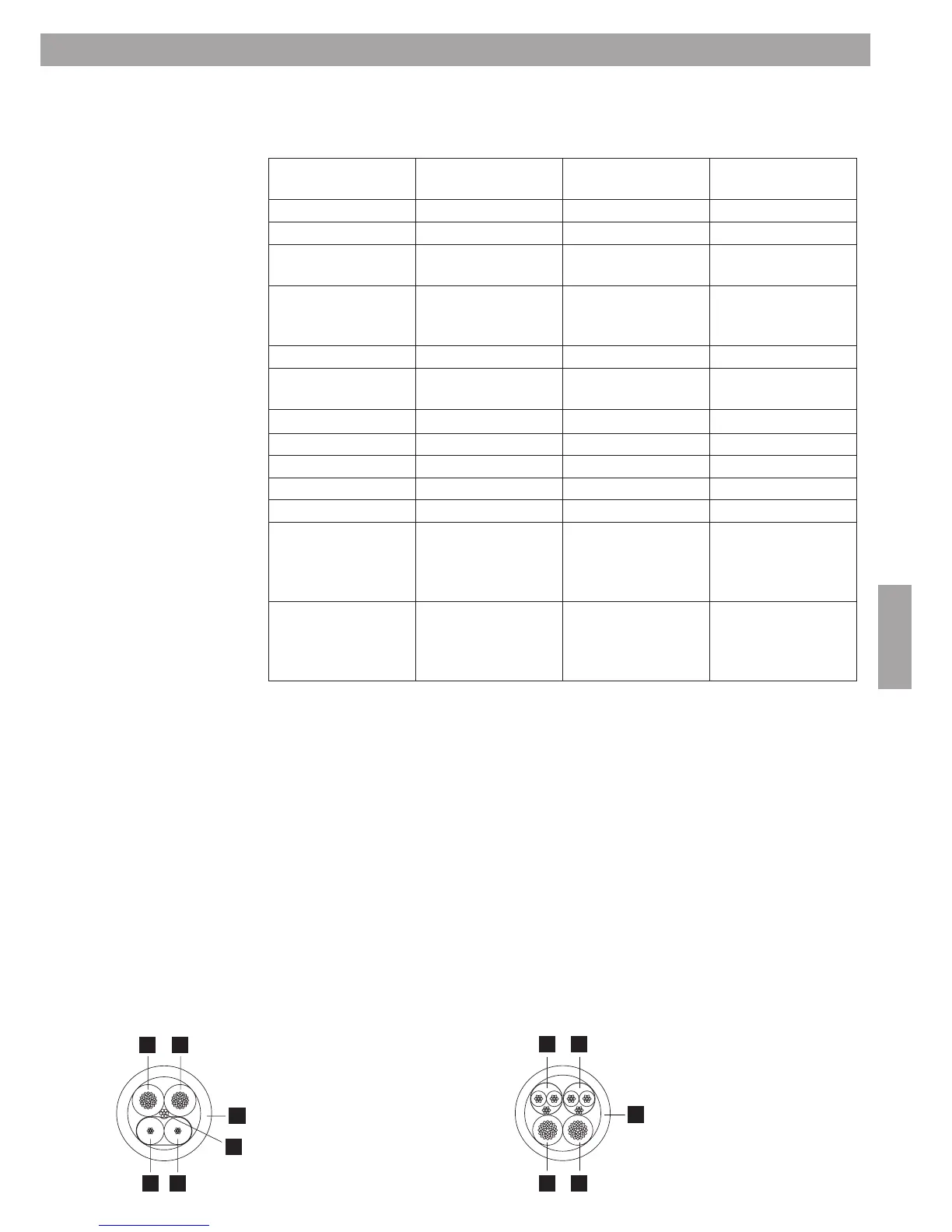

3.4 Connexion des interfaces utilisateur
Clavier mural
ControlSpace
®
AMS-8
Pupitre d’appel
ControlSpace
®
AMS-8
Plaque murale d’entrée
ControlSpace
®
AMS-8
Alimentation électrique
Tension 12-24 VDC, +/-20 % 12-24 VDC, +/-10 % 24 VDC, +5 %/-10 %
Courant @ 12 VDC 50 mA typ.
@ 24 VDC 30 mA typ.
@ 12 VDC 140 mA typ.
@ 24 VDC 70 mA typ.
@ 24 VDC 60 mA typ.
Alimentation électrique
recommandée*
Alimentation
BOSE CS AMS-8
24 VDC, 2,7 A stabilisés
Alimentation
BOSE CS AMS-8
24 VDC, 2,7 A stabilisés
Alimentation
BOSE CS AMS-8
24 VDC, 2,7 A stabilisés
Câblage RS485**
Distance maximale
(/avec CS-HUB)
600 m
(1200m)
600 m
(1200m)
Non applicable
Terminaison*** 120 Ohm 120 Ohm Non applicable
Type de câble 1 paire torsadée blindée 1 paire torsadée blindée Non applicable
Cap. nom. 40 pF/m Cap. nom. 40 pF/m Non applicable
Imp. nom. 124 Ohm Imp. nom. 124 Ohm Non applicable
Att. nom. 2 dB @ 1 MHz Att. nom. 2 dB @ 1 MHz Non applicable
Câble recommandé Câble de communication/
d’alimentation (bleu)
BOSE CS AMS-8
pour CS-WC/CS-PP
Câble de communication/
d’alimentation (bleu)
BOSE CS AMS-8
pour CS-WC/CS-PP
Non applicable
Câblage audio Non applicable Câble microphone/ligne
standard, 1 paire avec
blindage
Câble audio/
d’alimentation (jaune)
Bose CS AMS-8
pour CS-LIM
* Remarque : si l’alimentation mentionnée ci-dessus n’est pas utilisée, toute alimentation utilisée en Europe doit
être conforme à la norme EN/IEC 60950.
** Câblage RS485 requis
Connectez toujours les composants en chaîne (plutôt qu’en étoile ou toute autre configuration). Le câblage en
étoile est autorisé uniquement avec lutilisation du CS-HUB. Veillez à séparer le câble de données des câbles de
puissance (>50 V) dans le chemin de câbles ou toute autre solution de câblage.
*** Terminaison
Le cavalier de terminaison doit être placé sur la dernière interface utilisateur (CS-WC ou CS-PP),
située à lextrémité de chaque ligne de communication RS485.
Câble de communication/d’alimentation
CS AMS-8
1. Bleu = communication RS485 ‘+
2. Transparent = communication RS485 ‘–’
3. Drain de masse = communication RS485 ‘GND’
4. Rouge = alimentation ‘+ 24 V
5. Noir = alimentation ‘- 24 V’
6. Gaine bleue
Câble audio/alimentation
CS AMS-8
1. Jaune = câble ligne symétrique (blindé)
2. Vert = câble ligne symétrique (blindé)
3. Rouge = alimentation ‘+ 24 V’
4. Noir = alimentation ‘- 24 V
5. Gaine jaune
