Bose ControlSpace AMS-8 - Architecture du Système

124
English
124
Français
600 m
600 m
600 m600 m
600 m
RS485
HUB
*
*
*
*
Deux lignes de communication RS485 et une alimentation centrale :
Deux lignes de communication RS485 et alimentations locales :
RS485 la distance maximale :
Ou
REMARQUE:
* Le cavalier de terminaison doit être placé sur la dernière interface utilisateur (CS-WC ou CS-PP), située à l’extrémité de
chaque ligne de communication RS485.
D’autres exemples de systèmes se trouvent en Annexe A.

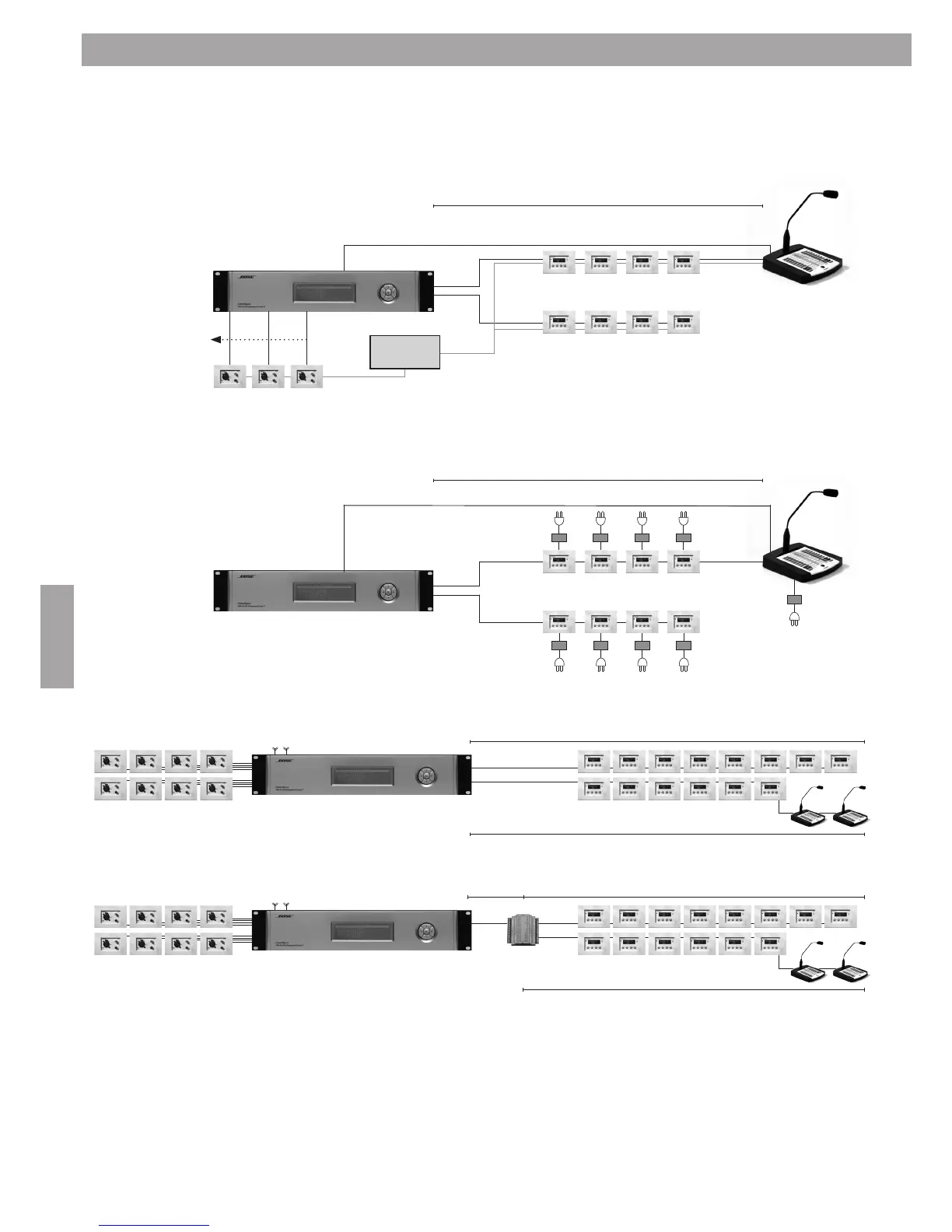

3.5 Architecture du système
Câble audio/microphone
Alimentation
24VDC 2,7A
Câble audio/microphone
RS-485
RS-485
Entrée
24 VDC
RS-485
RS-485
Bloc d’alimentation
Bloc d’alimentation
Bloc
d’alimen-
tation
600 m max. (longueur totale)
Câble audio/microphone
600 m max. (longueur totale)
