185
Nederlands
185
1..8
10
24 Vdc
CS-AMS-8
+
-
24 Vdc
9
10
Open collector
Max. 50mA
CS-AMS-8
+
-
3. Systeeminstallatie
ControlSpace
®
AMS-8 bevat 1 GPIO/RS232-kaart(zie ook hoofdstuk 3.2). Men kan maximaal 40 GPIO contacten (8 per
rack, maximaal 5 racken in totaal) gebruiken voor het activeren van maximaal 40 berichten,
maximaal 40 ruimte koppelingen of de ruimte Standby functie(mute) voor verschillende of alle uitgangen.
De contacten worden geactiveerd bij een spanning van 24 volt gelijkspanning tussen het betreffende contact en de
gemeenschappelijke massa.
OPMERKING: Een ‘Pulse’ contact zal een bericht eenmalig afspelen. Een ‘Hold’ contact zal het bericht afspelen
en blijven herhalen tot hetzelfde contact afvalt. Gebruik voor de activatie van roomcombining of standby modus
een houd contact (ontkoppel dit contact voor het de-activeren van deze twee functies).
Kenmerken
•8geïsoleerdeingangen
•1geïsoleerdeuitgang
•Ingangenkunnenwordengebruiktvoorberichtrouting,ruimtekoppelingofomeenuitgangofeengroepvan
uitgangen in standby modus te zetten (de uitgangen zullen bij het verbreken van het contact terug vallen naar
de beginwaarden).
•Uitgangvooropencollectorwordtgeactiveerdalseenvandeachtingangenwordtgeactiveerd

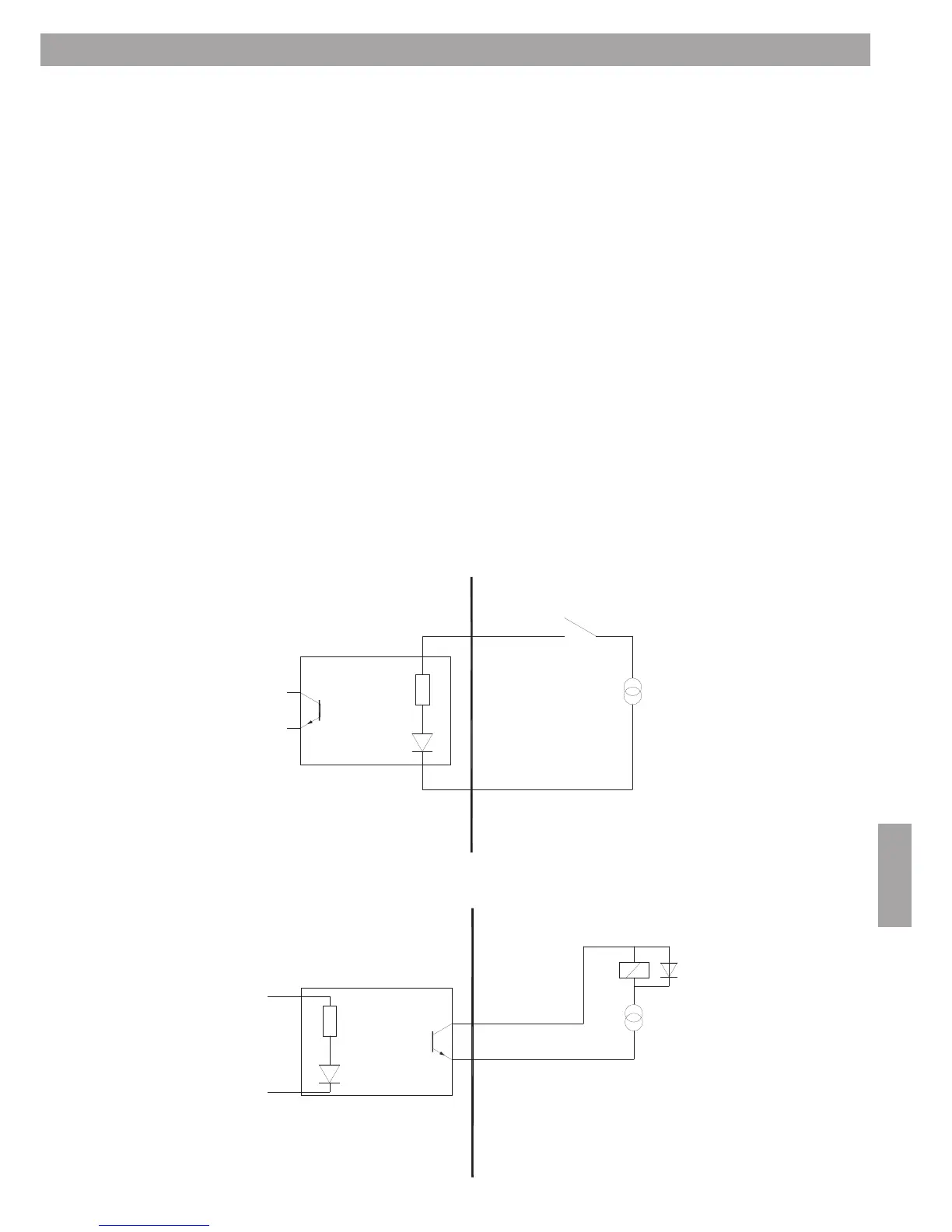

Elektrisch schema voor de 8 ingangscontacten
Elektrisch schema voor uitgang open collector
CS-AMS-8
CS-AMS-8
