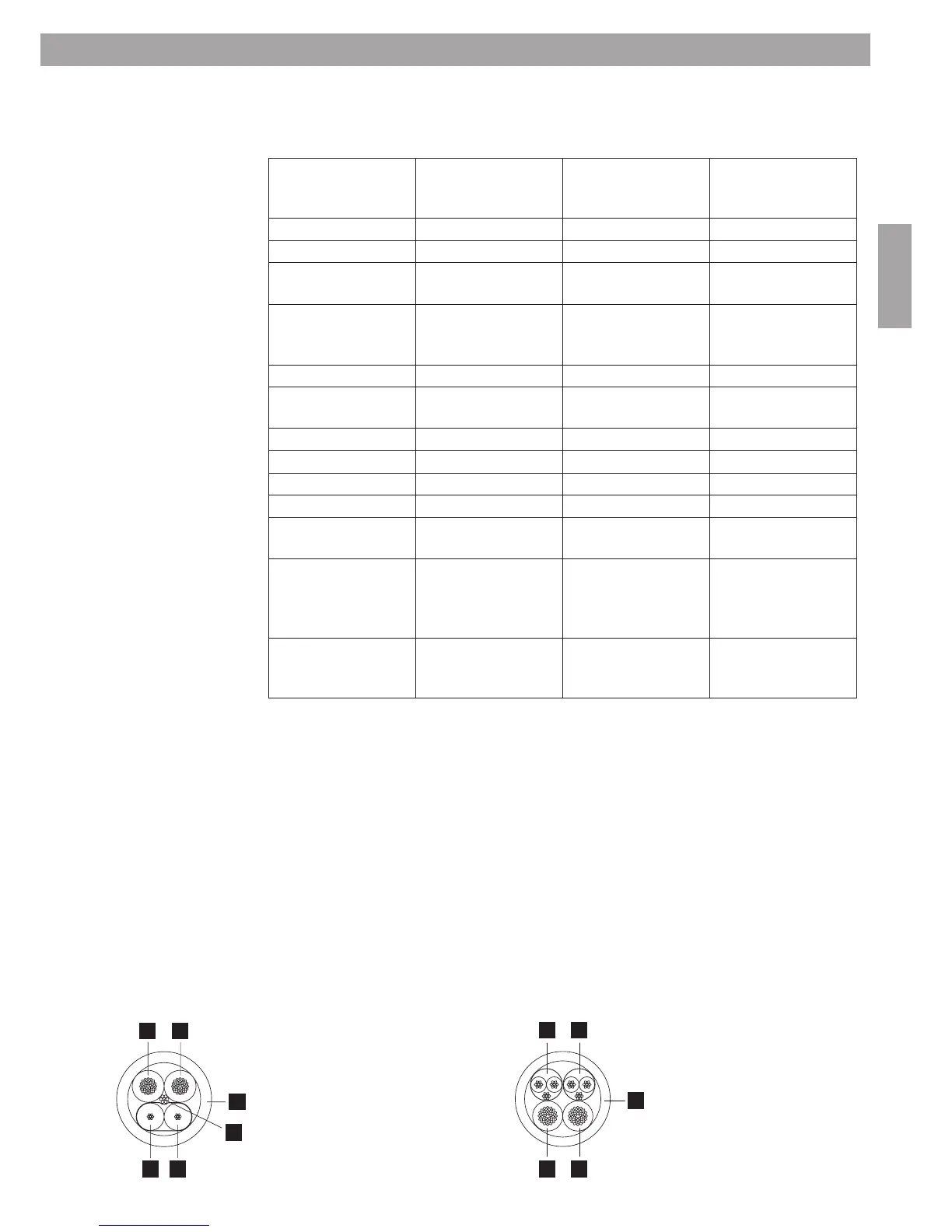

3.4 Tilslutning af betjeningspaneler
ControlSpace
®
AMS-8
vægmonteret
betjeningspanel
ControlSpace
®
AMS-8
opkaldspanel
ControlSpace
®
AMS-8
lokalt inputmodul
Strømforsyning
Spænding 12-24 V DC, +/-20 % 12-24 V DC, +/-10 % 24 V DC, +5 %/-10 %
Strømstyrke @ 12 V DC 50 mA typ
@ 24 V DC 30 mA typ
@ 12 V DC 140 mA typ
@ 24 V DC 70 mA typ
@ 24 V DC 60 mA typ
Anbefalet
strømforsyning*
BOSE CS AMS-8
24 V DC, 2,7 A stabiliseret
strømforsyning
BOSE CS AMS-8
24 V DC, 2,7 A stabiliseret
strømforsyning
BOSE CS AMS-8
24 V DC, 2,7 A stabiliseret
strømforsyning
RS485-kabler**
Maks. afstand
(med HUB
600 m
(1200m)
600 m
(1200m)
Ikke muligt
Afbryder *** 120 ohm 120 ohm Ikke muligt
Kabeltype 1 parsnoet og afskærmet 1 parsnoet og afskærmet Ikke muligt
Nom. kap. 40 pF/m Nom. kap. 40 pF/m Ikke muligt
Nom. imp. 124 ohm Nom. imp. 124 ohm Ikke muligt
Nom. att. 2 dB ved
1 MHz
Nom. att. 2 dB ved
1 MHz
Ikke muligt
Anbefalet kabel BOSE CS AMS-8
kommunikations-/
strømkabel (blåt) til
CS-WC/CS-PP
BOSE CS AMS-8
kommunikations-/
strømkabel (blåt) til
CS-WC/CS-PP
Ikke muligt
Lydkabler - Standard Mic/Line-
kabel, 1 parsnoet med
afskærmning
Bose CS AMS-8
lyd-/strømkabel (gult) til
CS-LIM
* Bemærk! Hvis der ikke anvendes en af ovennævnte strømforsyninger, skal en anden type strøm-forsyning, der
anvendes i Europa, være i overensstemmelse med EN/IEC 60950.
** Nødvendig RS485 wiring
Forbind altid komponenterne i en seriel konfiguration (frem for en stjerneformet eller anden form for
konfiguration). Stjerne forbindelse kan kun benyttes sammen med CS-HUB. Sørg for at adskille datakablet fra
strømkablerne (>50 V), hvis du anvender kabelbakke eller andet udstyr til kabelstyring.
*** Afbryder/jumper
Slutjumperen skal placeres på det sidste betjeningspanel (CS-WC eller CS-PP), der sidder sidst på hver af RS485-
kommunikationslinjerne.
CS AMS-8 kommunikations-/strømkabel
1. Blå = RS485-kommunikation ‘+’
2. Klar = RS485-kommunikation ‘-’
3. Drainwire = RS485-kommunikation ‘JORD’
4. Rød = strøm ‘24 V DC’
5. Sort = strøm ‘-’
6. Blå kappe
CS AMS-8 lyd-/strømkabel
1. Gul = balanceret line-kabel (afskærmet)
2. Grøn = balanceret line-kabel (afskærmet)
3. Rød = strøm ‘24 V DC’
4. Sort = strøm ‘-’
5. Gul kappe
