Bose ControlSpace AMS-8 - Entrées;Sorties GPIO

129
Français
129
1..8
10
24 Vdc
CS-AMS-8
+
-
24 Vdc
9
10
Open collector
Max. 50mA
CS-AMS-8
+
-
Le ControlSpace
®
inclut une carte GPIO/RS232 (voir également le chapitre 3.2).
Jusqu’à 40 contacts GPIO (8 par rack, sur 5 rack au maximum) peuvent être utilisés pour déclenchés jusqu’à:
40 messages ou 40 presets de couplage de salles ou muter différentes ou toutes les sorties. Les contacts sont
déclenchés en appliquant 24 VDC entre le contact spécifique et la broche de masse commune.
NOTE : Un contact à Impulsion déclenchera la lecture d’un message une fois. Un contact maintenu
répétera le message jusqu’à ce que celui-ci soit relâché. Un contact maintenu est nécessaire pour
activer le couplage de salles (room combining) ou le mode de veille (le relâchement de ce contact désactivera ces
deux fonctions).
Caractéristiques
•8entréesisolées
•1sortieisolée
•Lesentréespeuventêtreutiliséespourledéclenchementdemessages,lecouplagedesalles,muterunesortie
ou un groupe de sorties (celles-ci retournent à leurs valeurs par défaut après un mute)
•Lasortiecollecteurouvertestactivéelorsqu’unedeshuitentréesestactivée

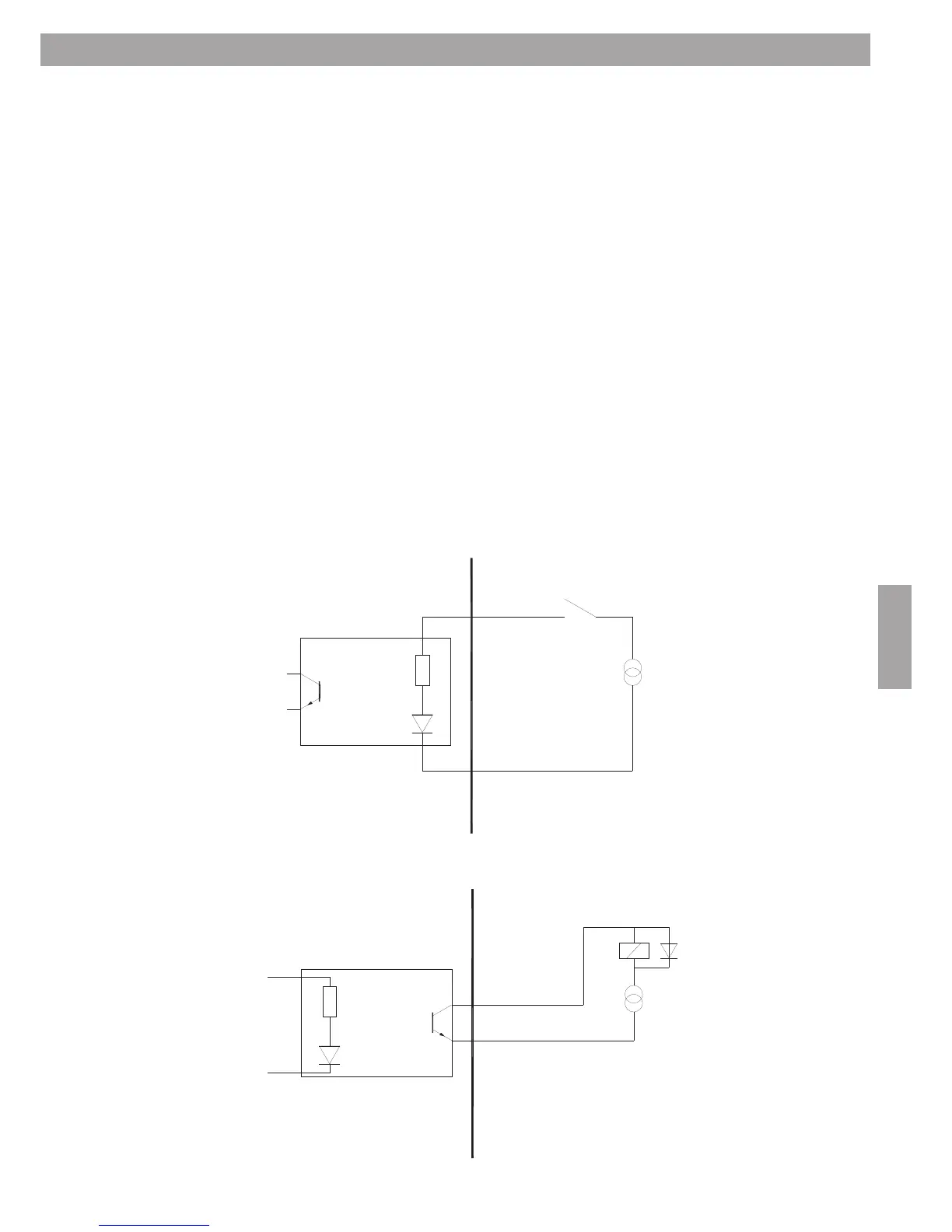

Schéma de câblage des 8 contacts d’entrée
Schéma de câblage de la sortie collecteur ouvert
3.9 Entrées/sorties GPIO à usage général
CS-AMS-8
CS-AMS-8
